Visualisation et quantification de la signalisation TGFβ/BMP/SMAD dans différentes conditions de contrainte de cisaillement du fluide à l’aide du test de proximité-ligature-assay

Ici, nous établissons un protocole pour visualiser et analyser simultanément plusieurs complexes SMAD en utilisant le test de ligature de proximité (PLA) dans les cellules endothéliales exposées à des conditions pathologiques et physiologiques de stress de cisaillement des fluides.

La signalisation du facteur de croissance transformant β (TGFβ) / protéine morphogénétique osseuse (BMP) est étroitement régulée et équilibrée pendant le développement et l’homéostasie du système vasculaire Par conséquent, la dérégulation de cette voie de signalisation entraîne des pathologies vasculaires graves, telles que l’hypertension artérielle pulmonaire, la télangiectasie hémorragique héréditaire et l’athérosclérose. Les cellules endothéliales (CE), en tant que couche la plus interne des vaisseaux sanguins, sont constamment exposées au stress de cisaillement des fluides (SS). Il a été démontré que des schémas anormaux de SS fluide améliorent la signalisation TGFβ / BMP, qui, avec d’autres stimuli, induisent l’athérogenèse. En relation avec cela, l’athéroprorone, faible SS laminaire, a amélioré la signalisation TGFβ / BMP tandis que l’athéroprotecteur, SS laminaire élevé, diminue cette signalisation. Pour analyser efficacement l’activation de ces voies, nous avons conçu un flux de travail pour étudier la formation de complexes de facteurs de transcription dans des conditions SS à faible laminaire et à SS laminaire élevé à l’aide d’un système de pompe pneumatique disponible dans le commerce et d’un test de ligature de proximité (PLA).

La signalisation TGFβ/BMP active nécessite la formation de complexes SMAD trimériques constitués de deux SMAD régulateurs (R-SMAD); SMAD2/3 et SMAD1/5/8 pour la signalisation TGFβ et BMP, respectivement) avec un médiateur commun SMAD (co-SMAD; SMAD4). En utilisant le PLA ciblant différentes sous-unités du complexe SMAD trimérique, c’est-à-dire R-SMAD/co-SMAD ou R-SMAD/R-SMAD, la formation de complexes de facteurs de transcription SMAD actifs peut être mesurée quantitativement et spatialement à l’aide de la microscopie à fluorescence.

L’utilisation de glissières d’écoulement avec 6 petits canaux parallèles, qui peuvent être connectés en série, permet d’étudier la formation complexe du facteur de transcription et d’inclure les contrôles nécessaires.

Le flux de travail expliqué ici peut être facilement adapté pour des études ciblant la proximité des SMAD à d’autres facteurs de transcription ou à des complexes de facteurs de transcription autres que les SMAD, dans différentes conditions de SS fluides. Le flux de travail présenté ici montre un moyen rapide et efficace d’étudier la signalisation TGFβ/BMP induite par les fluides SS dans les CE, à la fois quantitativement et spatialement.

Les protéines de la superfamille des facteurs de croissance transformants bêta (TGFβ) sont des cytokines pléiotropes avec une variété de membres, y compris TGFβs, protéines morphogénétiques osseuses (BMP) et ^Activins1,2. La liaison au ligand induit la formation d’oligomères récepteurs conduisant à la phosphorylation et, par conséquent, à l’activation du SMAD régulateur cytosolique (R-SMAD). Selon la sous-famille de ligands, différents R-SMAD sont ^activés1,2. Alors que les TGFβs et les Activines induisent principalement la phosphorylation de SMAD2/3, les BMP induisent une phosphorylation SMAD1/5/8. Cependant, il y a de plus en plus de preuves que les BMP et les TGFβs/Activins activent également les R-SMAD de l’autre sous-famille respective, dans un processus appelé « signalisation latérale»^3,4,5,6,7,8 et qu’il existe des complexes SMAD mixtes composés à la fois de membres SMAD1/5 et SMAD2/^333,9 . Deux R-SMAD activés forment par la suite des complexes trimériques avec le médiateur commun SMAD4. Ces complexes de facteurs de transcription sont alors capables de se transloquer dans le noyau et de réguler la transcription des gènes cibles. Les SMAD peuvent interagir avec une variété de co-activateurs et de co-répresseurs transcriptionnels différents, ce qui conduit à la diversification des possibilités de régulation des gènes ^cibles10. La déréglementation de la signalisation SMAD a de graves implications dans une variété de maladies. Dans cette optique, une signalisation TGFβ/BMP déséquilibrée peut entraîner des pathologies vasculaires graves, telles que l’hypertension artérielle pulmonaire, la télangiectasie hémorragique héréditaire ou l’athérosclérose3,11,12,13,14.

Les cellules endothéliales (CE) forment la couche la plus interne des vaisseaux sanguins et sont donc exposées au stress de cisaillement (SS), une force de friction exercée par le flux visqueux du sang. Fait intéressant, les CE résidant dans les parties du système vasculaire, qui sont exposées à des niveaux élevés de SS laminaires uniformes, sont maintenus dans un état homéostatique et au repos. En revanche, les CE qui présentent des SS faibles et non uniformes, par exemple aux bifurcations ou à la courbure moindre de l’arc aortique, sont prolifératives et activent les voies ^{inflammatoires15}. À leur tour, les sites d’EC dysfonctionnels sont enclins à développer l’athérosclérose. Fait intéressant, les CE dans ces zones d’athéroprone affichent des niveaux aberrants élevés de SMAD2/3 et SMAD1/516,17,18 activés. Dans ce contexte, l’amélioration de la signalisation TGFβ/BMP s’est avérée être un événement précoce dans le développement de lésions athérosclérotiques19 et l’interférence avec la signalisation BMP s’est avérée réduire considérablement l’inflammation vasculaire, la formation d’athérome et la calcification ^associée20.

Le test de ligature de proximité (PLA) est une technique biochimique permettant d’étudier les interactions protéine-protéine in ^situ21,22. Il repose sur la spécificité des anticorps de différentes espèces qui peuvent se lier aux protéines cibles d’intérêt, permettant une détection très spécifique des interactions protéiques endogènes au niveau d’une seule cellule. Ici, les anticorps primaires doivent se lier à leur épitope cible à une distance inférieure à 40 nm pour permettre la ^détection23. Par conséquent, le PLA est très bénéfique par rapport aux approches traditionnelles de co-immunoprécipitation, où plusieurs millions de cellules sont nécessaires pour détecter les interactions protéiques endogènes. Dans le PLA, les anticorps secondaires spécifiques à l’espèce, liés de manière covalente à des fragments d’ADN (appelés sondes Plus et Moins), se lient aux anticorps primaires et si les protéines d’intérêt interagissent, les sondes Plus et Moins sont proches. L’ADN est ligaturé à l’étape suivante et l’amplification en cercle roulant de l’ADN circulaire est rendue possible. Lors de l’amplification, des oligonucléotides complémentaires marqués par fluorescence se lient à l’ADN synthétisé, ce qui permet de visualiser ces interactions protéiques par microscopie à fluorescence conventionnelle.

Le protocole décrit ici permet aux scientifiques de comparer quantitativement le nombre de complexes de transcription SMAD actifs dans des conditions athéroprotectrices et athéroprones SS in vitro à l’aide de PLA. SS est généré via un système de pompe pneumatique programmable capable de générer un débit unidirectionnel laminaire de niveaux définis et permettant d’augmenter progressivement les débits. Cette méthode permet de détecter les interactions entre SMAD1/5 ou SMAD2/3 avec SMAD4, ainsi que les complexes mixtes R-SMAD. Il peut facilement être étendu pour analyser les interactions des SMAD avec les co-régulateurs transcriptionnels ou aux complexes de facteurs de transcription autres que les SMAD. La figure 1 montre les principales étapes du protocole présenté ci-dessous.

Figure 1 : Représentation schématique du protocole décrit. (A) Les cellules ensemencées dans des lames à 6 canaux sont exposées à une contrainte de cisaillement à l’aide d’un système de pompe pneumatique. (B) Les cellules fixes sont utilisées pour l’expérience du PLA ou pour les conditions de contrôle. (C) Les images des expériences PLA sont acquises avec un microscope à fluorescence et sont analysées à l’aide du logiciel d’analyse ImageJ. Veuillez cliquer ici pour voir une version agrandie de cette figure.

1. Exposition à la culture cellulaire et au stress de cisaillement des fluides

REMARQUE: Les CE de la veine ombilicale humaine (HUVEC) ont été utilisés comme exemple pour étudier l’interaction induite par la SS des SMAD. Le protocole décrit ci-dessous peut être appliqué à chaque type de cellule réactive SS.

1. Enduire la lame à 6 canaux avec 0,1% de gélatine pour la peau porcine dans du PBS pendant 30 min à 37 °C.
2. Ensemencez des HUVEC dans des lames pré-enduites à 6 canaux à une densité de 2,5 x ¹⁰⁶ cellules par mL dans 30 μL de milieu complet M199.
   REMARQUE : Pour plus d’informations sur la façon d’ensemencer des cellules dans la diapositive de flux, reportez-vous à la ^{référence24}.
3. Laisser les cellules adhérer pendant 1 h à 37 °C dans un incubateur humidifié.
4. Ajouter 60 μL de milieu plein M199 préchauffé à chacun des réservoirs.
5. Culture pendant 2 jours, avec un échange moyen doux une fois par jour, à 37 °C dans un incubateur humidifié.
   1. Aspirer complètement les réservoirs, ajouter 120 μL de milieu complet M199 préchauffé dans l’un des réservoirs et aspirer de l’autre côté.
   2. Ajouter 60 μL de milieu complet M199 préchauffé aux deux réservoirs.
6. Assemblez et démarrez la configuration du flux comme indiqué dans la ^{référence25}.
   1. Monter des tubes sur des unités fluidiques. Ici, des tubes en silicone d’un diamètre de 0,8 mm et 1,6 mm sont utilisés pour appliquer une contrainte de cisaillement de 1 dyn/^cm2 et 30 dyn/^cm2, respectivement.
      REMARQUE: Le matériau et la longueur du tube doivent rester constants, car les changements pourraient influencer la contrainte de cisaillement qui en résulte. En général, d’autres combinaisons de systèmes de pompe et de tubes peuvent être utilisées, à condition que la contrainte de cisaillement résultante soit connue et que la pompe crée un flux laminaire régulier.
   2. Remplir les réservoirs avec une quantité appropriée de milieu plein M199 préchauffé (minimum 10 mL).
   3. Connectez les unités fluidiques avec le tube au système de pompe et effectuez un pré-fonctionnement sans cellules pour équilibrer le fluide et éliminer tout air ^restant25.
   4. Connectez en série les canaux uniques de la glissière à 6 canaux les uns aux autres à l’aide d’un tube de connexion série. Le premier et le dernier canal de la glissière seront connectés au tube assemblé au point 1.6.1 (voir la figure 1A pour un schéma). Veillez à ne pas introduire d’air dans le système, car cela pourrait nuire gravement aux cellules. Vous trouverez de plus amples informations sur la connexion série dans la ^{référence26}.
   5. Pour l’exposition des cellules à des niveaux élevés de contrainte de cisaillement (>20 dyn/^cm2), utilisez une phase de rampe, c’est-à-dire augmentez la contrainte de cisaillement par étapes avec des phases d’adaptation. Les étapes peuvent être définies par incréments de 5 dyn/^cm2 par 30 min.

2. Fixation

1. Détachez les glissières des pompes après l’exposition au fluide SS. Utilisez des pinces sur le tube lors du détachement, pour éviter le déversement de milieu dans l’incubateur.
2. Le flux de transfert immédiat glisse sur la glace, tandis que le tube restant est détaché séquentiellement. Lors du retrait du tube des réservoirs, le réservoir de l’autre côté doit être maintenu fermé avec un doigt pour éviter de piéger les bulles d’air dans le canal. Cela peut interférer avec les étapes de fixation.
3. En gardant les cellules sur la glace, aspirez soigneusement le milieu des réservoirs, mais pas du canal où résident les cellules. Par la suite, laver les échantillons avec du PBS stérile à froid (4 °C) avec trois fois le volume du canal (90 μL). Ajouter PBS dans un réservoir et aspirer soigneusement de l’autre réservoir. Répétez cette étape dans chacun des 6 canaux par diapositive.
   REMARQUE: Pour toutes les étapes de lavage et d’incubation, la solution respective est ajoutée dans l’un des réservoirs, ce qui conduit à un échange de solutions dans le canal. Pour permettre la substitution complète des solutions dans le canal, la solution excédentaire est ensuite aspirée à partir de l’autre réservoir. La solution sur le dessus des cellules dans le canal n’est pas enlevée. Les cellules ne doivent pas sécher à tout moment. Par conséquent, il est important de laver soigneusement sans aucune insertion de bulle d’air dans les glissières.
4. Fixez les cellules en ajoutant 90 μL de solution tamponnée de PFA à 4% dans le même réservoir où le PBS a été ajouté au préalable et aspirez de la même manière le liquide de l’autre réservoir. Répétez cette étape dans chaque couche de chaque diapositive. Après l’ajout de la solution de PFA, transférer les échantillons de la glace à température ambiante (RT) et incuber pendant 20 min.
   ATTENTION : Le PFA est toxique et doit être manipulé avec précaution. Utilisez des gants et travaillez sous une hotte aspirante.
5. Lavez les cellules 3x avec PBS (RT) en l’ajoutant dans un réservoir et en aspirant soigneusement de l’autre réservoir. Videz uniquement les réservoirs, en veillant à ne pas assécher le canal. Répétez cette étape pour chacune des 6 couches par diapositive.
6. Éteindre la fixation du PFA en ajoutant 90 μL de chlorure d’ammonium ambiant de 50 mM dans le PBS dans l’un des réservoirs. Aspirer l’excès de solution de l’autre réservoir. Répétez l’opération pour chaque couche de la diapositive. Incuber les échantillons pendant 10 min à TA.
7. Laver comme décrit à l’étape 2.5.
   REMARQUE: À ce stade, les échantillons peuvent être conservés à 4 ° C pendant la nuit, ou le protocole peut être immédiatement poursuivi avec le blocage et l’incubation d’anticorps primaires (voir l’étape 3).

3. Blocage et incubation d’anticorps primaires

1. Pour perméabiliser les cellules, ajouter 90 μL de Triton-X-100 à 0,3 % dans le PBS dans un réservoir vidé et aspirer de l’autre réservoir pour chaque canal. Incuber pendant 10 min à RT.
2. Laver comme décrit à l’étape 2.5.
3. Ajouter 90 μL de solution stérile bloquant le PLA dans un réservoir d’un canal et aspirer de l’autre côté. Répétez cette étape pour chaque canal. Bloquer pendant 1 h à 37 °C dans une chambre humidifiée.
   1. Pour faire une chambre humidifiée, utilisez un plat de 10 cm avec du tissu humide scellé avec un film de cire et placez le plat dans l’incubateur. Alternativement, d’autres formats de chambre d’humidité peuvent être utilisés qui fournissent une atmosphère humide.
      REMARQUE: Alternativement, une solution de blocage auto-fabriquée peut être utilisée (par exemple, 3% (w / v) BSA dans PBS, filtré stérile).
4. Préparer des anticorps primaires (1:100) dans un diluant d’anticorps PLA. Préparer 30 μL de la solution par canal. Ajouter les deux anticorps primaires simultanément et vortex.
   REMARQUE: Alternativement, un diluant d’anticorps auto-fabriqué peut être utilisé (par exemple, 1% (p / v) BSA dans PBS). Les anticorps utilisés ici sont des combinaisons de SMAD1-SMAD2/3, SMAD2/3-SMAD4 et phospho-SMAD1/5-SMAD4. Des informations détaillées peuvent être trouvées dans la Table des matériaux.
5. Avant l’application d’anticorps primaires, aspirez la solution bloquante des réservoirs et, également, soigneusement du canal. Pipette 30 μL de la solution d’anticorps primaire immédiatement dans le canal vide en inclinant le canal tout en ajoutant la solution.
   REMARQUE: Effectuez le retrait de la solution bloquante et l’ajout de la solution d’anticorps canal par canal pour vous assurer que les cellules ne sèchent pas entre les deux.
6. Incuber des échantillons avec les anticorps primaires pendant la nuit dans des chambres humidifiées à 4 °C.
   REMARQUE: L’incubation peut également être effectuée pendant 1 h à température ambiante, si vous souhaitez poursuivre les étapes suivantes le même jour.

4. Incubation de sonde PLA

REMARQUE: Pour toutes les étapes de la section 4.1-7.3, les tampons de lavage A et B sont stockés à 4 °C et doivent être chauffés à RT avant l’utilisation.

1. Diluer les sondes PLA (+)-souris et (-)-lapin à 1:5 dans une solution de diluant diluant d’anticorps PLA (ou 1% BSA). Préparer 30 μL par canal.
2. Laver les échantillons 2x pendant 5 min en utilisant 90 μL du tampon de lavage A à RT en l’ajoutant dans l’un des réservoirs et en aspirant soigneusement de l’autre réservoir. Répétez cette étape pour chacune des 6 couches par diapositive.
3. Aspirer soigneusement le tampon de lavage A et ajouter 30 μL de solution de sonde pla (préparée à l’étape 4.1), de la même manière que l’ajout d’anticorps primaires à l’étape 3.5.
4. Incuber les échantillons pendant 1 h à 37 °C dans une chambre humidifiée.

5. Ligature

1. Laver les échantillons 2x pendant 5 min en utilisant 90 μL du tampon de lavage A à RT, comme décrit au point 4.2.
2. Préparer une dilution 1:5 du tampon de ligature dans de l’eau désionisée. Utilisez ce tampon pour diluer l’enzyme ligase à 1:40 (sur glace). Utilisez 30 μL par canal.
3. Aspirer complètement le tampon de lavage A et ajouter la solution de ligature comme décrit au point 3.5.
4. Incuber les échantillons pendant 30 min à 37 °C dans une chambre humidifiée.

6. Amplification

1. Laver les échantillons 2x pendant 2 min en utilisant 90 μL de tampon de lavage A à RT, comme décrit au point 4.2.
2. Préparez le tampon d’amplification en le diluant à 1:5 dans de l’eau désionisée et utilisez-le pour diluer l’enzyme polymérase à 1:80 (sur glace). Protéger de la lumière. Préparer 30 μL par canal.
3. Aspirer le tampon de lavage A complètement et immédiatement ajouter la solution d’amplification préparée dans le canal vide, comme décrit au point 3.5. Incuber les échantillons pendant 100 min à 37 °C dans une chambre humidifiée.

7. Montage

1. Laver les échantillons 2x pendant 10 min en utilisant 90 μL de tampon de lavage B à RT comme décrit au point 4.2. Ajouter le DAPI (1:500) à partir d’une solution mère de 1 mg/mL (dans de l’eau désionisée) dans le premier lavage pour tacher les noyaux. Ne séchez pas le canal.
2. Diluer le tampon de lavage B dans de l’eau désionisée (1:10) et laver 1x avec 90 μL de solution tampon B 0,1x comme décrit au point 4.2.
3. Aspirer complètement le tampon de lavage B et ajouter immédiatement 2-3 gouttes du milieu de montage liquide dans un réservoir. Distribuez-le dans le canal en inclinant la diapositive. Conserver les échantillons à 4 °C dans un environnement humidifié jusqu’à l’imagerie.

8. Acquisition d’images

1. Acquérir des images à l’aide d’un microscope à fluorescence. Assurez-vous que les filtres respectifs équipant les sondes PLA fluorescentes sont disponibles.
   REMARQUE: Il est avantageux d’utiliser un microscope confocal, si possible, car les taches de PLA obtenues sont plus définies. Cela prend également en charge le traitement d’images et l’analyse de données.

9. Analyse et quantification d’images à l’aide d’ImageJ/FIJI

1. Traitez les images exportées (.tiff) avec un programme de traitement d’image, tel que ^ImageJ27.
   REMARQUE: Tous les scripts utilisés dans cette étude et qui sont nécessaires pour le comptage automatique des événements cellulaires, nucléaires et de tous les événements PLA (par cellule) peuvent être trouvés dans un référentiel GitHub: https://github.com/Habacef/Proximity-Ligation-Assay-analysis. Effectuer une analyse statistique à l’aide de tout programme ou outil approprié.

Nous avons déjà utilisé le PLA pour détecter les interactions de différentes protéines ^SMAD3 et analysé les changements induits par le stress de cisaillement dans la phosphorylation ^SMAD28.

Ici, les deux méthodes ont été combinées avec le protocole décrit ci-dessus. Les HUVEC ont été soumis à une contrainte de cisaillement de 1 dyn/^cm2 et 30 dyn/^cm2 et analysés pour les interactions des facteurs de transcription SMAD. Nous montrons que, par rapport à la contrainte de cisaillement élevée (30 dyn/^cm2), la contrainte de cisaillement faible (1 dyn/^cm2) entraîne une augmentation significative des interactions SMAD1-SMAD2/3, les complexes dits mixtes-SMAD à la fois dans le cytosol et dans les noyaux des cellules analysées (Figure 2A, panneau inférieur). Les événements PLA sont visibles sous forme de taches distinctes dans les deux échantillons, et on peut distinguer les événements cytosoliques et nucléaires en référence à la coloration DAPI (Figure 2A, panneau supérieur). En revanche, les témoins d’anticorps, où un seul des deux anticorps primaires mais toujours les deux sondes PLA ont été incubés, ont montré un nombre négligeable de signaux PLA (Figure 2B). Ainsi, on peut conclure que l’expérience a été couronnée de succès.

Figure 2 : SMAD2/3-SMAD1 PLA comparant différentes concentrations d’anticorps. (A) Images de fluorescence confocale et quantification de SMAD2/3-SMAD1-PLA dans des HUVEC exposés à 24 h de niveaux de SS indiqués. Taux de dilution des anticorps: 1:100. (B) Images confocales de témoins d’anticorps uniques pour le PLA dans A. (C) Images de fluorescence confocale et quantification de SMAD2/3-SMAD1-PLA dans des HUVEC exposés à 24 h de niveaux de SS indiqués. Taux de dilution des anticorps: 1:50. Barres d’échelle pour A-C: 20 μm et 10 μm en zoom avant. Dyne est égal à dyn/^cm2. Les anticorps utilisés étaient des anticorps anti-SMAD2/3 de lapin et des anti-SMAD1 de souris (voir tableau des matériaux). Pour chaque condition, 5 zones aléatoires le long du centre du canal d’écoulement ont été utilisées pour l’acquisition d’images. N=1 réplication biologique. Veuillez cliquer ici pour voir une version agrandie de cette figure.

Pour montrer comment différentes concentrations d’anticorps modifient les résultats du PLA, la même expérience a été réalisée avec une dilution des anticorps de 1:50 au lieu de 1:100. Dans ces conditions, deux fois plus d’anticorps entraînent des signaux PLA plus de quatre fois plus élevés par cellule (comparer la figure 2A et la figure 2C). La différence de signaux entre 1 dyn/^cm2 et 30 dyn/^cm2 diminue lorsqu’une concentration d’anticorps plus élevée est utilisée et que la signification statistique est perdue pour les événements PLA total et cytosolique (Figure 2A, panneau inférieur; Figure 2C, panneau inférieur). Cela pourrait être dû à la coalescence du signal et aux problèmes de distinction des événements PLA. Si une telle accumulation de signaux se produit, les concentrations d’anticorps doivent être diminuées.

En outre, nous avons montré que les tampons auto-fabriqués pour le blocage et la dilution des anticorps peuvent être utilisés comme alternative aux tampons commerciaux inclus dans les kits PLA in situ. Les événements PLA par cellule ont été comparés pour les complexes SMAD1-SMAD2/3 (Figure 3A par rapport à la Figure 3D), SMAD2/3-SMAD4 (Figure 3B par rapport à la Figure 3E) et pSMAD1/5-SMAD4 (Figure 3C contre Figure 3F) sous 1 dyn/^cm2 et 30 dyn/^cm2 en utilisant soit des solutions commerciales (Figure 3A-C), soit des solutions basées sur BSA/PBS auto-fabriquées (Figure 3D-F). ). Les quantifications pour les solutions de diluant/blocage commerciales et auto-fabriquées montrent la même tendance des signaux PLA dans les zones cytosoliques et nucléaires. Cependant, le nombre total d’événements PLA par cellule est plus élevé lors de l’utilisation de solutions commerciales (Figure 3A-C, panneaux inférieurs par rapport à figure 3D-F, panneaux inférieurs).

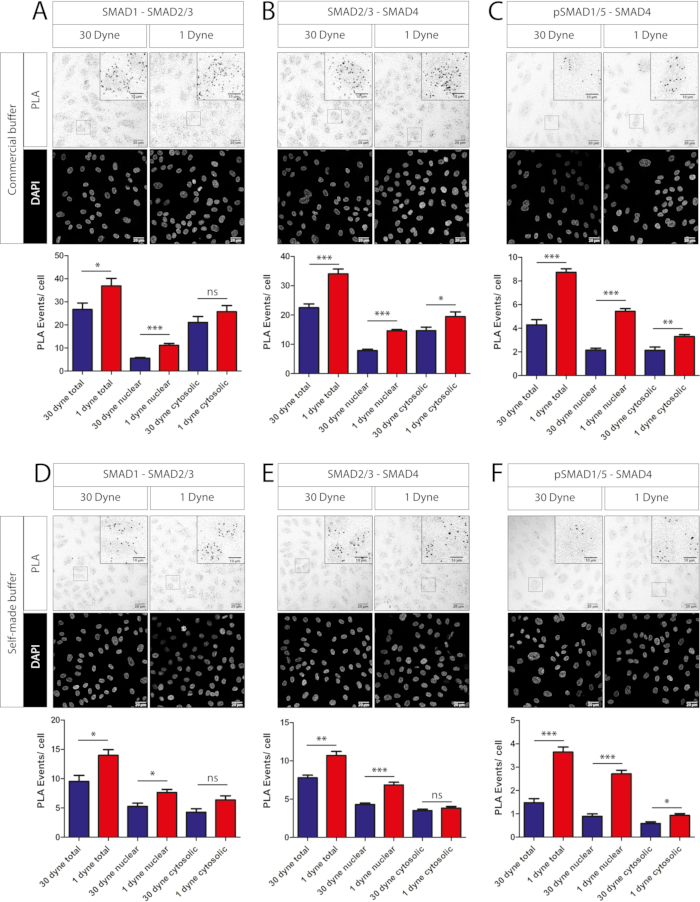

Figure 3 : Expérience pla comparant des tampons d’anticorps commerciaux et auto-fabriqués. Images confocales (partie supérieure de chaque panneau) et quantification (partie inférieure de chaque panneau) de différents APL SMAD-SMAD dans les HUVEC exposés à 24 heures de niveaux de contrainte de cisaillement indiqués. (A-C) Tampons commerciaux (voir tableau des matériaux). (D-F) Tampons auto-fabriqués (3% de BSA dans le PBS pour le blocage, 1% de BSA dans le PBS pour la dilution des anticorps). Tous les anticorps primaires ont été dilués à 1:100. Barre d’échelle, 20 μM (10 μM pour le zoom avant). La signification statistique a été calculée à l’aide d’un test t bilatéral. ns - non significatif, *P<0,05, **P<0,01, ***P<0,001. Les valeurs sont représentées sous forme moyenne + MEB. Dyne est égal à dyn/^cm2. Les anticorps utilisés étaient les anti-SMAD2/3 du lapin, les anti-SMAD1 de souris, les anti-phospho de lapin SMAD1/5 et les anti-SMAD4 de souris (voir tableau des matériaux). Pour chaque condition, 5 zones aléatoires le long du centre du canal d’écoulement ont été utilisées pour l’acquisition d’images. N=1 réplication biologique. Veuillez cliquer ici pour voir une version agrandie de cette figure.

Nous avons également inclus un exemple d’expérience PLA ratée. Ici, une combinaison d’anticorps SMAD2/3-SMAD4 a été utilisée lorsque l’anticorps SMAD4 n’était pas adapté à la réalisation d’expériences d’immunofluorescence. Par rapport aux témoins à anticorps uniques, aucune augmentation des taches dans les échantillons de 1 dyn/^cm2 ou de 30 dyn/^cm2 n’a été observée (figure 4A par rapport à la figure 4B). Comme la formation de complexes SMAD2/3-SMAD4 est induite par une contrainte de cisaillement (voir Figure 3B,E), on peut conclure que cette expérience PLA a échoué. Cela souligne l’importance de choisir les bonnes combinaisons d’anticorps pour détecter les événements PLA, car l’orientation et la distance des anticorps liés pourraient être cruciales pour un recuit réussi des sondes oligonucléotidiques.

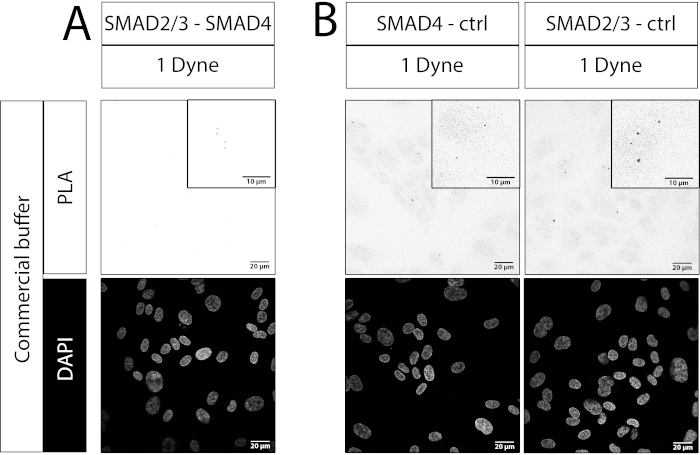

Figure 4 : Exemple d’expérience PLA échouée. Images confocales, barre d’échelle : 20 μm et 10 μm en zoom avant. (A) SMAD2/3-SMAD4 PLA. (B) Contrôles d’anticorps uniques. Les anticorps utilisés étaient anti-SMAD2/3 de souris et anti-SMAD4 de lapin (voir tableau des matériaux). Dyne est égal à dyn/^cm2. Pour chaque condition, 5 zones aléatoires le long du centre du canal d’écoulement ont été utilisées pour l’acquisition d’images. N=1 réplication biologique. Veuillez cliquer ici pour voir une version agrandie de cette figure.

Le protocole basé sur le PLA décrit ici offre un moyen efficace de déterminer la proximité de deux protéines (par exemple, leur interaction directe) dans les CE exposés à une contrainte de cisaillement avec une résolution quantitative et spatiale. En utilisant des lames d’écoulement avec plusieurs canaux parallèles, plusieurs interactions protéiques différentes peuvent être examinées en même temps dans des cellules dans des conditions mécaniques identiques. En revanche, les systèmes de chambre d’écoulement sur mesure utilisent souvent un seul canal construit autour d’un couvercle en verre, ce qui ne permettrait qu’une seule expérience pla sans les commandes nécessaires par glissière et pompe. Bien que ce protocole se concentre sur la détection des interactions SMAD, il peut être adapté pour détecter toute autre interaction protéique. Cependant, l’analyse des résultats doit être effectuée avec soin car deux protéines peuvent également résider à proximité sans former de complexes. Si des déclarations précises sur les interactions des protéines sont souhaitées, les expériences pla doivent être complétées par des méthodes supplémentaires telles que les co-immunoprécipitations. De plus, le PLA ne peut pas être utilisé pour détecter l’interaction protéine-protéine dans les cellules vivantes, car les échantillons doivent être fixés pour les étapes ultérieures de liaison aux anticorps et d’amplification de l’ADN.

Pour réussir la détection des interactions protéiques par le PLA, l’étape la plus critique consiste à choisir une combinaison d’anticorps primaires qui répondent à plusieurs critères : (1) Les anticorps détectant les protéines-partenaires individuels doivent être générés chez différentes espèces (p. ex., souris ou lapin) car les anticorps secondaires sont spécifiques à l’espèce; idéalement, les anticorps ont déjà été testés avec succès par microscopie d’immunofluorescence conventionnelle; 2° la distance entre les anticorps liés à l’épitope doit être <40 ^nm23; (3) comme les affinités pour la liaison anticorps-épitope peuvent différer, la concentration finale des anticorps utilisés doit être ajustée pour chaque contexte expérimental, comme illustré ici (Figure 2A, panneau inférieur par rapport à la Figure 2C, panneau inférieur). Par conséquent, si très peu d’événements PLA mais spécifiques sont détectés, il peut être utile d’augmenter la quantité d’anticorps utilisés. Cependant, cela doit être soigneusement titré pour éviter la sursaturation et les événements contraignants non spécifiques. De plus, la concentration d’anticorps utilisés dans les échantillons témoins doit correspondre à la concentration utilisée dans les échantillons de PLA.

Comme pour tout autre test biochimique, des contrôles appropriés sont indispensables dans le PLA. Une liaison non spécifique des anticorps utilisés pourrait, par exemple, conduire à des signaux PLA provenant d’un seul anticorps primaire. Par conséquent, les contrôles d’anticorps essentiels pour les expériences de PLA devraient inclure l’ajout d’un seul des deux anticorps primaires, mais des deux sondes de PLA (Plus et Moins). De plus, des témoins sans anticorps ajoutés peuvent être utilisés pour déterminer la liaison non spécifique des sondes PLA à l’échantillon. En général, ces contrôles techniques ne devraient pas donner à très peu de signaux PLA. Si plusieurs signaux sont observés, la concentration de l’anticorps primaire utilisé et sa spécificité doivent être reconsidérées. En outre, il est utile d’inclure un contrôle biologique positif, si possible. Dans le protocole décrit ci-dessus, il pourrait s’agir d’une stimulation avec un ligand BMP connu pour induire la phosphorylation des SMAD et, par conséquent, la formation de complexes trimériques avec SMAD4.

Pour les expériences pla, il est normalement recommandé d’utiliser des cellules confluentes à 50-70%, car cela simplifie la pénétration des réactifs. Cependant, lors de la réalisation d’expériences avec des CE, nous nous y opposerions strictement, sauf si la semi-confluence fait partie de la configuration expérimentale. In vivo Les CE forment des monocouches avec des jonctions étroites de cellule à cellule, qui sont essentielles à l’homéostasie ec et à la mécano-transduction29. Par conséquent, les expériences sur les CE non confluents pourraient donner lieu à de faux résultats. De plus, les cellules non confluentes sont plus susceptibles de se détacher des lames des canaux d’écoulement si des niveaux élevés de contrainte de cisaillement sont utilisés pendant l’expérience. Nous conseillons d’ensemencer des cellules (2-2,5 x ¹⁰⁶ cellules / mL, voir l’étape 1.2 du protocole) deux à trois jours avant le début de l’expérimentation, car les monocouches EC ont besoin de temps pour former et développer des jonctions matures. Par conséquent, nous ne recommandons pas d’ensemencer un plus grand nombre de cellules (>2,5 x ¹⁰⁶ cellules / mL) dans les canaux d’écoulement juste un jour avant l’expérience pour obtenir une monocouche confluente.

Bien qu’il existe divers supports de montage liquide contenant du DAPI, il vaut la peine d’inclure une étape de coloration DAPI séparée et de monter les cellules avec un support de montage liquide sans DAPI, du moins si des glissières d’écoulement à base de polymère sont utilisées. Cela évite les signaux d’arrière-plan lourds lors de l’acquisition d’images. Les images doivent être acquises à partir de positions au centre du canal plutôt que sur les bords, car la contrainte de cisaillement est inhomogène au niveau des parois du canal. Nous recommandons de prendre au moins 5 à 10 images par réplique biologique et par état des zones aléatoires le long de la région centrale. 3 répliques biologiques ou plus sont normalement utilisées pour gagner en pertinence statistique. Pour l’analyse d’images, nous vous conseillons d’utiliser la fonction macro ImageJ/FIJI. Dans le protocole ci-dessus, nous avons mentionné une macro ImageJ qui convient pour compter les événements cytosoliques et nucléaires pla en fonction de la coloration DAPI. Les utilisateurs doivent savoir que des paramètres tels que la taille des particules doivent être ajustés en fonction de la taille nucléaire ou des points PLA plus grands / plus petits. La macro enregistre les images et les masques PLA de seuil qui doivent être comparés aux images brutes pour évaluer la spécificité de la détection du signal PLA.

En conclusion, la méthode présentée ici permet une analyse spatiale et quantitative rapide et efficace de la formation complexe du facteur de transcription dans des conditions athéroprotectrices et athéroprones SS. Il permettra aux scientifiques de déchiffrer davantage l’impact de la formation du complexe SMAD dans l’athérogenèse et les maladies vasculaires en général. Il peut, en outre, être adapté pour étudier les conséquences de la proximité de différentes protéines dans ces pathologies vasculaires.
