Method Article
Ölçeklenebilir mühendislik kan damarları klinik uygulanabilirliğini artıracaktır. Kolayca büyükçe 3D baskılı kılavuzları kullanarak, damar düz kas halkaları oluşturulan ve bir damar grefti oluşturan, boru şeklinde bir forma yığılmış. Greftler sadece 3D baskılı kılavuz boyutunu değiştirerek insan koroner arter boyutları aralığını karşılamak için büyüklükte olabilir.
Koroner arter hastalığı milyonlarca Amerikalıya etki, ölüm önde gelen nedenidir. Mevcut otolog vasküler greft eksikliği ile mühendislik greftler hasta tedavisi için büyük bir potansiyel sunmaktadır. Ancak, mühendislik vasküler greftler genellikle kolayca ölçeklenebilir değildir, bir zaman alıcı ve masraflı uygulama oluşturan, farklı boyutlarda özelleştirmek için özel kalıplar veya polimer tüplerin imalatını gerektirir. İnsan arterler yaklaşık 2,0-38 mm ve yaklaşık 0.5-2.5 mm et kalınlığında lümen çapı değişir. Biz bir yöntem yarattık, istenilen hücre tipi doku değişken boyutu yüzük, damar düz kas hücreleri ile Burada gösterilen hangi "Halka İstifleme Metodu," (SMC'lere) olarak adlandırılan, lümen çapı kontrol etmek için merkez mesajların kılavuzları kullanılarak oluşturulabilir ve dış kabukları damar duvar kalınlığı dikte etmek. Bu doku halkaları, sonra bir kan damarının doğal formunu taklit eden, boru şeklinde bir yapı oluşturmak için dizilir. damar uzunluğu olabilir be sadece gerekli uzunlukta teşkil gereken çalma sayısını istifleme uyarlanmış. Bu teknik ile, bir kan damarı benzer boru şeklinde, dokular kolaylıkla klinik ve hastanın gereksinimlerini karşılamak için boyut ve uzunlukları çeşitli imal edilebilir.
koroner arter hastalığının (CAD) tedavisinde, hastanın kendi kan damarları bypass greft malzeme olarak toplanır. Ancak, çoğu zaman, hastalar kendilerine bağış uygulanabilir damarları yoktur ve yaptıkları durumlarda, donör saha hatırı sayılır ek zarar ve enfeksiyon için ciddi bir risk vardır. 1 Engineered vasküler greft bu ihtiyacı doldurmak olabilir. Ölçeklenebilirlik hasta damar boyutu gereksinimleri geniş karşılamak amacıyla mühendislik gemiler için büyük önem taşımaktadır. Ancak, mühendislik gemiler için mevcut yöntemler kolayca ölçeklenebilir değildir ve genellikle karmaşık kalıp ya da polimer iskelelerinin yeniden üretmeyin gerektirir. En greft vasküler fibroblastlar, düz kas, veya endotelyal hücre tohumlanır bir polimer boru şekilli iskele kullanılması da tasarlanmıştır; veya bir mandrel etrafında bir hücre tabakasını haddeleme bir doku tüpü oluşturmak için. Klinik çalışmalarda iki tasarlanmış vasküler greftler decellularize dayanmaktadırd polimer ECM platformu. Vasküler tedavisinde kullanılmak için uygun, 2, 3, 4 Polimer greft önce sürekli bir polimer mevcudiyetinde, bir aşı uzun süreli uygulaması ile önemli bir sorun olarak ortaya çıkabilecek açıklık ile ilgili sorunlar, sahip oldukları bilinmektedir. Boru kalıplar işlemleri çeşitli boyutlarda gemileri üretmek için özel kalıplar için ek bir tasarım ve takım imalat gerektirmektedir 13 olan tam hücresel damarları, 5, 6, 7, 8, 9, 10, 11, 12, imal etmek için kullanılmıştır .
Burada açıklanan yöntem kolayca ölçeklenebilir mühendislik vasküler oluşturmak için yeni bir teknik kapsarözelleştirilebilir 3D baskılı ekler ve geleneksel kültür plakaları kullanılarak greft. 14 Hücreler merkezi bir mesaj ve dış kabuk ekler ile levhaları içerisine ekilirler. son kontroller çapı lümen ve hücre tek tabaka dokusunun bir halka içine kendini monte sağlar. dış halka kabuk kontrolleri kalınlığı ve son geminin böylece duvar kalınlığı. Tamamlanan doku halkaları daha sonra bir boru şeklinde, damar greft oluşturmak üzere dizilir. Bu yöntemin avantajı, "halkası İstifleme Yöntemi" olarak adlandırılan bir yapışık hücre tipi, basit değiştirme kılavuzu uçlar ile üretilebilir bir plaka ortamında ve doku halkaları ya da arzu edilen bir uygulama için gerekli olan herhangi bir boyut tüplere tohumlanır edilebilmesidir. Doku doku mühendisliği yaratma halkaları Karşılaştırmalı teknikler istenen her boyutu için kalıpların yeniden üretmeyin gerektiren ölçek, 15, 16 zor kalır. Buna ek olarak, vasküler greft elde edilebilir, bu yöntem kullanılarak yapılabilecek2-3 hafta içinde d birkaç hafta daha hızlı diğer mühendislik gemilere oranla. 6 klinikte için, bu kez fark bir kötüleşen hastanın tedavisinde önemli bir fark yaratabilir.
1. Hücre kültürü preparasyonu
2. 3D Baskılı Ekler ve Özel Silikon hazırlanması kalıplı Tabaklar
Düz kas hücreleri ve Plakaların Bakım ile tohumlama Fibrin Hidrojel 3. hazırlanması,
Vasküler Construct ve Bakım 4. Meclis
Burada gösterilen Halka İstifleme Yöntemi (RSM) ölçeklenebilir olduğunu gösteren, 3 farklı mühendislik damar greft boyutları (Şekil 1) uydurma. Uygulanabilirliğini ispat etmek için, 3 farklı damar boyutları sol ön inen arter için gerçek insan damar boyutuna korelasyonu seçilmiş (küçük; çaplı lümen = 4 mm) 17 (orta; çap lümen = 10 mm) inen aorta ve çıkan aort (büyük; lümen çapı = 20 mm) 18. Duvar kalınlığı yaklaşık 500 mikron küçük halkalar için, hem de orta ve büyük halkalar için yaklaşık 1.500 mikron olduğunu. Uygulanan her kap küçük bir gemi için, yaklaşık 6 mm ve orta ve büyük gemiler için 9 mm'lik bir uzunluğa denk, 6 yüzük istifleme ile yapılmıştır. Uzunluk, her bir halka duvar kalınlığına bağlıdır.
ortaya histolojik analiztüm halkaları boyutlarda yüksek sellüler (Şekil 2). Kırmızı Malzeme Fibrin jel çizmektedir. Küçük halkalardaki tortusal fibrin jel bir miktar halkanın dış kenarında görülür. Daha büyük halkalar, bazı fibrin jel hücresel içeriği ile serpiştirilmiş edildi. Masson trikrom boyası olarak, (mavi ile işaretlenmiş) kollajen üretiminin endikasyonlar, orta ve büyük halkalar görülebilir.
Antikorlar a-düz için kas aktini (SMA) ve tropomiyozin (Şekil 3) halka oluşumu aşağıdaki hücre fenotipi belirlemek için, doku halkaları immünofloresan kullanılarak analiz edildi. Tüm halka boyutları düz kas fenotip devam edildi doğrulayarak, her iki antikor pozitiftir.
Çekme testi mekanik özellikleri (Şekil 4) tespit için farklı boyutlu halkaları üzerinde gerçekleştirilmiştir. U-streç, bir mekanizmalbir Instron çekme deneyi, büyük halkalar ve kaplara kullanılırken CAL test cihazı, test Küçük ve orta halka ve damarları gerilme için kullanılmıştır. Elastik modülü (E), nihai çekme mukavemeti (UTS) ve kırılma direnci (FS) verileri elde edilmiştir. Istikrarlı bir trend artan halka ve damar boyutuna korele gücünü artırmak gözlenmiştir.
Çeşitli büyüklükteki halkaları oluşturmak için gerekli sayı tohum hücre tohumlama yüzey alanı (Şekil 5) ile yaklaşık doğrusal olarak artmıştır. Daha büyük halkalar oluşturmak için, en az 14 milyon hücre abdominal aorta büyüklüğünde halkaları oluşturmak için gerekli bulundu.
Altı halkalı yığınları ya da kaplar, akış dayanma kabiliyetleri açısından test edildi. Konstruktlar özel yapılmış bir perfüzyon sistemine (Şekil 6) içine yüklenmekte ve 100 417 ml / dakika akış hızlarında en fazla 5 dakika akış tabi tutuldu. Gemiler vardıakışını dayanabilmesi. Küçük sızıntı perfüzyon sistemine konnektör, gemi uçlarında gözlenmiştir.

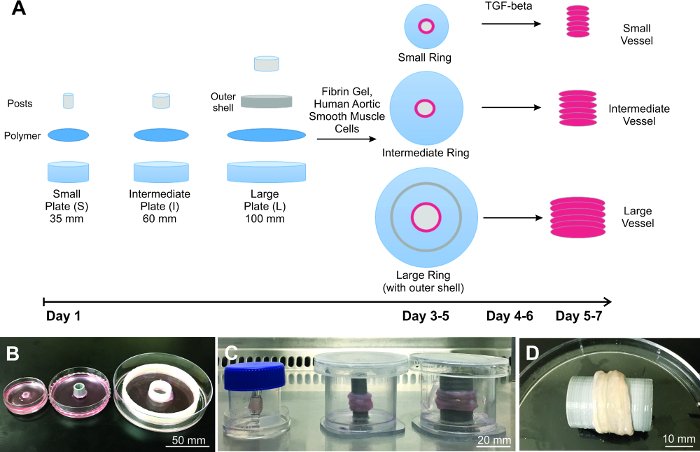

Şekil 1: ölçekli mühendislik gemilerin inşaatı. , Işlenmiş damarları ölçekleme plaka hazırlanması, hücre tohumlama ve kap yapı ile başlangıç sürecinin A) diyagramı. Üç farklı boyutta B) halkaları ve C) gemiler gösterdi vardır. D) Temsilci büyük damar tamamen biyolojik ve doğal dokusunu andırmaktadır. Bu rakamın büyük halini görmek için lütfen buraya tıklayınız.
Şekil 2: Histolojik analiz. Rong> H & E ve Masson Trikrom lekeler tüm halka boyutları için halka kalınlığı boyunca canlı selülarite göstermektedir. Trikrom lekeleri mavi (mavi oklar) ile belirtilen kollajen üretiminin alanlarını ortaya koymaktadır. Büyük halkalar fibrin jel nedeniyle hücre tabakasının nispeten daha büyük yüzey alanının katlanmasının, muhtemel serpiştirilmiş gösterdi. Ölçek çubukları: küçük halkalar = 200 mikron; ara halkalar = 200 mikron; ve büyük halkalar = 0.5 mm. Bu rakamın büyük halini görmek için lütfen buraya tıklayınız.
Şekil 3: düz kas belirteçleri için Immunoflorasan analizi. Tüm halka boyutları düz kas kontraktil proteinlerin α-düz kas aktini (SMA) ve tropomiyozin (Tm) pozitif bulunmuştur. Ölçek çubukları 200 mikron =.yük / 55322 / 55322fig3large.jpg "target =" _ blank "> bu rakamın daha büyük bir versiyonunu görmek için lütfen buraya tıklayınız.

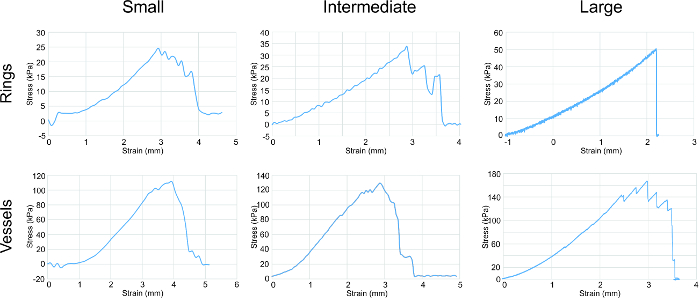

Şekil 4: Çekme deneyi analizi. yüzük ve gemilerin tüm boyutları için gerilme-uzama eğrileri, halka / damar boyutu artışla ilişkilendirerek direncinde artışa genel eğilim gösterdi. Halkalar ve gemiler çevresel gerildi. Grafiklerden değerlendirilen parametreler elastik modülü, nihai çekme dayanımı ve kırılma mukavemeti (Tablo 1 'de listelenmiştir) idi. Bu rakamın büyük halini görmek için lütfen buraya tıklayınız.
Şekil 5: Hücre ekim sörf sayı korelasyon tohumlamaace alanı. İnsan aortik yumuşak kas hücrelerinde dayanmaktadır. yüzey alanı merkezi mesaj ve plaka duvarı veya dış kabuk arasındaki halka oluşumu plakalarda alan olarak tanımlanır. Bu rakamın büyük halini görmek için lütfen buraya tıklayınız.

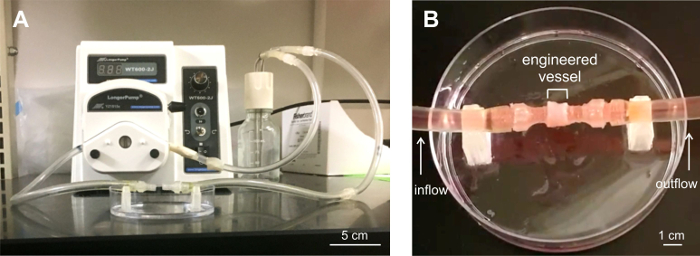

Şekil 6: perfüzyon analizine tabi Altı halka gemi. Akış testi için A) Özel oluşturulmuş perfüzyon sistemi. Perfüzyon sistemine yüklenen B) Engineered gemi. Üç gemi perfüzyon akış koşulları altında en fazla 5 dakika boyunca sızıntı olup olmadığı kontrol edilmiştir. gemiler sistem tüp takılı damar uç konnektörleri minör sızıntı ile, akış altında stabil kaldı. Görmek için buraya tıklayınızBu rakamın daha büyük bir versiyonu.
Hareketli Resim 1: Bir mühendislik damar yoluyla perfüzyon akışının gösterilmesi. Bu videoyu görmek için lütfen buraya tıklayınız. (Indirmek için sağ tıklatın.)
Küçük | Orta düzey | Geniş | |||||
Yüzükler | Esneme modülü (kPa) | 13.6 ± 2.25 | (N = 6) | 14.5 ± 1.2 | (N = 3) | 17.2 ± 2.2 | (N = 4) |
Nihai Çekme Dayanımı (kPa) | 34.5 ± 10.2 | 39.6 ± 2.98 | 50.9 ± 10.6 | ||||
Başarısızlık Gücü (kPa) | 34.5 ± 10.2 | 39.6 ± 2.98 | 50.9 ± 10.6 | ||||
Gemiler | Esneme modülü (kPa) | 49.7 ± 2.80 | (N = 3) | 59.8 ± 3.90 | (N = 2) | 79.8 ± 10.1 | (N = 2) |
Nihai Çekme Mukavemeti (kPa) | 115 ± 6.90 | 137 ± 12.0 | 192 ± 86.9 | ||||
Başarısızlık Gücü (kPa) | 96.2 ± 12.2 | 60.7 ± 12.1 | 173 ± 92,2 |
Tablo 1: ölçekli halkalar ve gemilerin çekme özellikleri.
Halka İstifleme Metodu mevcut vasküler doku mühendisliği yapı teknikleri üzerinde birden fazla avantaj sunuyor. RSM sadece yazılan ve dış kabuk boyutları özelleştirerek her boyutta insan damarları oluşturmak için adapte edilebilir. Bizim yöntemi, yalnızca insan hücreleri ve hızla vücudun doğal yara iyileşme sürecine bulundu destek malzemesi aşağılayıcı oluşan polimer serbest mühendislik damarların gelişimi için izin verir. Polimer greft klinikte restenoz neden olduğu bilinmektedir ve mühendislik greft içerdiği takdirde sorun haline gelebilir. Hücre tohumlama sayısı her farklı boyut doku halkası için değiştirilmesi gerekiyor. Tohumlama yüzey alanı, hücre sayısını içeren bir grafik Şekil 5'te gösterilen edildiği tohumlama sayısı yaklaşık olarak ve / veya tahmin edilebilir. Burada kullanılan hücre tipi, insan aortik düz kas hücreleri olduğu not edilmelidir. Farklı hücre tipleri için RSM uyum için, hücre boyutunu ve proliferasyon hızı alınması gerekirgöz ve optimal tohum yoğunluğu belirlendi. Örneğin, daha da RSM kullanılarak insan fibroblast halkaları oluşturduk ve en az hücrelerin sayısı SMC'leri göre gerekli olan 2x bulmuşlardır. teknenin istenen herhangi bir uzunlukta halkaları eklenmesiyle oluşturulabilir. Halka yığınları kadar 2 ay boyunca kültüre ve sabit kalmıştır edilmiştir. Orta ve büyük halkalar her ikisi de, her 100 mm levha bir dış kabuğun yerleştirilmesi ile, sırası ile, 60 mm ve 100 mm tabak içinde inşa edilir halde uygun 1.500 mikron duvar kalınlığına tutulur. Bu kontrol ve belirli bir kap için uygun duvar kalınlığı elde etmek için dış kabuğun yarar göstermektedir. Kolajen üretimini stimüle ettiği bilinen 19 ve halka sıkma gözlenen etkiye sahip olduğu için Aşama 3.3.1, TGF-β1 ilave edilir. halkaları, haddelenmiş sonra, TGF-ß1 bir doz son aşamada eklenmektedir, ve halkalar, daha sonra kullanımdan önce 1 gün için hazırdır. TGF-β1 Trichrome görüntüleri (Şekil 2) görüldüğü gibi, halkalar kollajen üretimini artırmak yapar.
2 büyük boyutlarda, dış kenarları boyunca hücreler doku kenarı ile ve diğer uyumlu hücreleri ile birlikte uyum derecesi görüntüler ise küçük halkalarda hücreler, daha yuvarlak ve kompakt. ikincisi daha büyük halkalar yüksek hücre içeriği gelişti hücre olgunluk sonraki bir aşamaya işaret edebilir ve bu nedenle içi sinyalizasyon daha büyük bir derecesi olgunluk teşvik etmek. Büyük halkalar fibrin jel sülün büyük hücre sayfaları onlar rulo hafifçe kat eğiliminde olduğunu gösteriyor olabilir. Bu olguyu gösteren histolojik görüntüleri yukarı böylece tam bir halka rulo o kültürde düşmeye 2 hafta sürer fibrin jel, hala mevcut olacağını anlaşılabilir aşağıdaki 1 gün alındı. en az 2 hafta boyunca halkalar Kültürleme tamamen hücresel yapı geride bırakarak, fibrin jel aşağılamak gerekir.
nt "> Alfa-düz kas aktini (SMA) daralma ve tropomiyozin bir kasılma protein kolaylaştırmak ince filamentleri oluşturmaktadır. 20, 21 SMA ve tropomiyozin Hem orta güçlü, en dağılmış sinyali ile, tüm boyut halkaları mevcuttu yüzük. Bu olgu kasılma operandi gelişiminde bir artış uyarıcı, hücre yoğunluğu ve organizasyon daha yüksek bir derecede bağlı olabilir.Elastik modülü halkaların esnekliğinin belirtir ve büyük halkalar küçük artan e kolajen ve elastin üretiminde bir artış göstermektedir. Nihai çekme mukavemeti bozmadan halkalar katlandığı yüksek gücüdür. Başarısızlık gücü doku başarısızlık noktasıdır. halkalar için, UTS FS eşittir. gemiler için, UTS geminin nihai dayanım tüm halkaları mekanik katkı kombinasyonu atfedilen olduğunu gösteren, FS büyüktürbir kap içinde, ve arıza noktası en zayıf halka kaynaklanmaktadır.
doğal insan gemiler MPa aralığında güçlü sahipken bizim mühendislik gemilerin gücü, kPa aralığında yatıyordu. yerli gemilerin bu doğru bizim gemileri güçlendirmek amacıyla, biz hücre dışı matriks üretimini, yani o kolajen ve elastin artırmak için teknikleri araştırıyoruz. kolajen ve elastin üretimini teşvik Büyüme faktörleri şu anda gerilme özellikleri artacak olup olmadığını araştırmak için halkalara uygulanmaktadır.
Mekanik özelliklere ek olarak, kas kasılması fonksiyonel taşıma aracı performans ile ilgili bulunmaktadır. asetilkolin ve epinefrin gibi faktörlerden kas uyarımı ve daralma kas kasılma kuvveti test etmek için de kullanılabilir. Bu tür deneyler gelecekteki çalışmalar için kabul edilmektedir.
Genel olarak, bizim sonuçlarımız Halka İstifleme Metodu kolayca ölçeklendirilebilir göstermektedirmühendislik vasküler doku boyutları bir dizi elde etmek. Böyle çap aort lümen 40 mm olarak en büyük insan damarları, ölçekleme, büyük olasılıkla laboratuar şu anda gelişmekte olan bir Vasa vasorum'daki, büyük boyutlu gemiler içinde doğal olarak bulunan mikrovasküler, geliştirilmesi gerekir. Buna ek olarak, medya tabakasının lümen bir kap içinde uygun hemodinaminin kurulması için önemli olan, tipik çizgiler endotel hücre tabakası (yani, intima). Bizim laboratuvar şu anda insan vasküler endotelyal hücreler kullanarak SMC halka yığınında intima oluşturulması üzerinde çalışıyor. Bu kombine teknolojiler sayesinde, mühendislik gemiler kliniğe daha uygulanabilirliği olurdu.
Yazarlar ifşa hiçbir şey yok.
Yazarlar histoloji ve hücre kültürü ile bazı kendi tür yardım için adam Lam laboratuvar meslektaşları Ammar Çişti ve Bijal Patel teşekkür etmek istiyorum. Fonlama Wayne State University Nanotıp Bursu (CBP) tarafından sağlandı, Start-Up Fonlar ve Kardiyovasküler Araştırma Enstitüsü Tohum Hibe (MTL).
Name | Company | Catalog Number | Comments |
Human Aortic Smooth Muscle Cells | ATCC | PCS-100-012 | vascular smooth muscle cells |
Medium 231 | Gibco (Life Technologies | M-231-500 | media specific to vascular smooth muscle cells |
Human Aortic Smooth Muscle Cell Growth Kit | ATCC | PSC-100-042 | growth factors for maintaining vascular smooth muscle cell viability |
Replicator Mini 3D printer | MakerBot | N/A | 3D printer |
Poly(lactic acid) 3D ink (PLA) | MakerBot | N/A | 3D printer filament |
Poly(dimethlysiloxane) (PDMS) | Ellworth Adhesives | 3097358-1004 | polymer for gluing plate parts |
Fibrinogen | Hyclone Labratories, Inc. | SH30256.01 | fibrin gel component |
Thrombin | Sigma Life Sciences | F3879-5G | fibrin gel component |
Tranforming Growth Factor-Beta 1 | PeproTech | 100-21 | growth factor for stimulating collagen production |
Hemocytometer | Hausser Scientific Co. | 3200 | for cell counting |
Polycarbonate tubing | US Plastics | PCTUB1.750X1.625 | material for making tall, ring stacking plates |
Polycarbonate sheet | Home Depot | 409497 | material for making tall, ring stacking plates |
Adhesive polymer solvent | SCIGRIP | 10799 | material for making tall, ring stacking plates |
Instron 5940 | Instron | N/A | tensile testing machine |
U-Stretch | Cell Scale | N/A | tensile testing machine |
Smooth Muscle Actin | MA5-11547 | Thermo Fisher | antibody |
Tropomyosin | MA5-11783 | Thermo Fisher | antibody |
