Method Article
L'ecografia Doppler transcraniale funzionale integra altre modalità di imaging funzionale, con la sua misurazione ad alta risoluzione temporale dei cambiamenti indotti dallo stimolo nel flusso sanguigno cerebrale all'interno delle arterie cerebrali basali. Questo documento sui metodi fornisce istruzioni dettagliate per l'utilizzo di ultrasuoni Doppler transcranici funzionali per eseguire un esperimento di imaging funzionale.
L'ecografia Doppler transcraniale funzionale (fTCD) è l'uso dell'ecografia Doppler transcranico (TCD) per studiare l'attivazione neurale che si verifica durante stimoli come il movimento fisico, l'attivazione di sensori tattili nella pelle e la visualizzazione di immagini. L'attivazione neurale è dedotta da un aumento della velocità del flusso sanguigno cerebrale (CBFV) che fornisce la regione del cervello coinvolta nell'elaborazione dell'input sensoriale. Ad esempio, la visualizzazione di luce intensa provoca un aumento dell'attività neurale nel lobo occipitale della corteccia cerebrale, portando ad un aumento del flusso sanguigno nell'arteria cerebrale posteriore, che fornisce il lobo occipitale. In fTCD, i cambiamenti in CBFV sono utilizzati per stimare i cambiamenti nel flusso sanguigno cerebrale (CBF).
Con la sua misurazione ad alta risoluzione temporale delle velocità del flusso sanguigno nelle principali arterie cerebrali, fTCD integra altre tecniche di imaging funzionale consolidate. L'obiettivo di questo documento sui metodi è fornire istruzioni dettagliate per l'utilizzo di fTCD per eseguire un esperimento di imaging funzionale. In primo luogo, verranno descritti i passaggi di base per identificare l'arteria cerebrale media (MCA) e ottimizzare il segnale. Successivamente, verrà descritto il posizionamento di un dispositivo di fissazione per tenere la sonda TCD in posizione durante l'esperimento. Infine, verrà dimostrato l'esperimento di mantenimento del respiro, che è un esempio specifico di un esperimento di imaging funzionale che utilizza fTCD.
Nella ricerca neuroscientifica, è spesso auspicabile monitorare l'attività cerebrale in tempo reale in modo non invasivo in una varietà di ambienti. Tuttavia, le modalità di neuroimaging funzionale convenzionali hanno limitazioni che impediscono la capacità di catturare cambiamenti di attività localizzati e / o rapidi. La vera risoluzione temporale (non nervosa, non retrospettiva) della risonanza magnetica funzionale (fMRI) è attualmente dell'ordine di pochi secondi1, che potrebbe non catturare cambiamenti emodinamici transitori legati all'attivazione neurale transitoria. In un altro esempio, sebbene la spettroscopia funzionale nel vicino infrarosso (fNIRS) abbia un'alta risoluzione temporale (millisecondi) e una ragionevole risoluzione spaziale, può solo sondare i cambiamenti emodinamici all'interno della corteccia cerebrale e non può fornire informazioni sui cambiamenti che si verificano nelle arterie più grandi che alimentano il cervello.
Al contrario, fTCD – classificato come una modalità di neuroimaging – "imaging" si riferisce alle dimensioni del tempo e dello spazio, piuttosto che a due direzioni spaziali ortogonali che sono più familiari in una "immagine". fTCD fornisce informazioni complementari ad altre modalità di neuroimaging misurando cambiamenti emodinamici ad alta risoluzione temporale (tipicamente 10 ms) in posizioni precise all'interno dei vasi della circolazione cerebrale basale. Come con altre modalità di neuroimaging, fTCD può essere utilizzato per una varietà di esperimenti come lo studio della lateralizzazione dell'attivazione cerebrale durante i compiti legati al linguaggio2,3,4, lo studio dell'attivazione neurale in risposta a vari stimoli somatosensoriali5e l'esplorazione dell'attivazione neurale in vari stimoli cognitivi come compiti visivi6, compiti mentali7e persino produzione di strumenti8.
Sebbene fTCD offra diversi vantaggi per l'uso nell'imaging funzionale, tra cui basso costo delle apparecchiature, portabilità e maggiore sicurezza (rispetto al test Wada3 o alle scansioni di tomografia a emissione di positroni [PET]), il funzionamento di una macchina TCD richiede competenze ottenute con la pratica. Alcune di queste abilità, che devono essere apprese da un operatore TCD, includono la capacità di identificare varie arterie cerebrali e le capacità motorie necessarie per manipolare con precisione la sonda ad ultrasuoni durante la ricerca dell'arteria pertinente. L'obiettivo di questo documento sui metodi è quello di presentare una tecnica per l'utilizzo di fTCD per eseguire un esperimento di imaging funzionale. In primo luogo, verranno elencati i passaggi di base per identificare e ottimizzare il segnale dall'MCA, che perfonde l'80% dell'emisfero cerebrale9. Successivamente, verrà descritto il posizionamento di un dispositivo di fissazione per tenere la sonda TCD in posizione durante l'esperimento. Infine, verrà descritto l'esperimento di mantenimento del respiro, che è un esempio di un esperimento di imaging funzionale che utilizza fTCD, e verranno mostrati risultati rappresentativi.
Tutte le ricerche su soggetti umani sono state eseguite in conformità con l'Institutional Review Board dell'Università del Nebraska-Lincoln e il consenso informato è stato ottenuto da tutti i soggetti.
1. Localizzazione del segnale MCA tramite TCD a mano libera
NOTA: "Freehand" TCD si riferisce al funzionamento di TCD con un trasduttore portatile per trovare un segnale CBFV prima di iniziare un esperimento fTCD.
Figura 1: Rappresentazione del cerchio di Willis e delle principali arterie del sistema circolatorio cerebrale. La biforcazione dell'ICA in ACA e MCA è contrassegnata da un cerchio nero. Viene mostrato il segmento M1 dell'MCA. Questa cifra è stata modificata da24. Abbreviazioni: ACA = arteria cerebrale anteriore; Bif. = biforcazione; ICA = arteria carotide interna; MCA = arteria cerebrale media. Fare clic qui per visualizzare una versione più grande di questa figura.
Figura 2: La finestra transtemporale (contrassegnata dall'ellisse tratteggiata), l'arco zigomatico (freccia) e le sottofinistre11. (A) Sottofinetola frontale. (B) Sottofinetola anteriore. (C) Sottofinetola centrale. (D) Sottofinetola posteriore. Fare clic qui per visualizzare una versione più grande di questa figura.
Figura 3: Esempi di spettri Doppler e immagini in modalità M dal punto medio del segmento M1 dell'MCA. (A) Spettro preso subito dopo aver applicato il trasduttore alla finestra temporale, proprio di fronte all'orecchio. (B) Spettro Doppler campione nella stessa posizione e profondità di (A). L'unico cambiamento è che il trasduttore è stato inclinato verso l'alto (superiormente) leggermente. In entrambi (A) e (B), profondità = 50 mm, guadagno = 50, volume del campione = 12 mm, potenza = 420 mW/cm2e filtro = 100 Hz. Fare clic qui per visualizzare una versione più grande di questa figura.

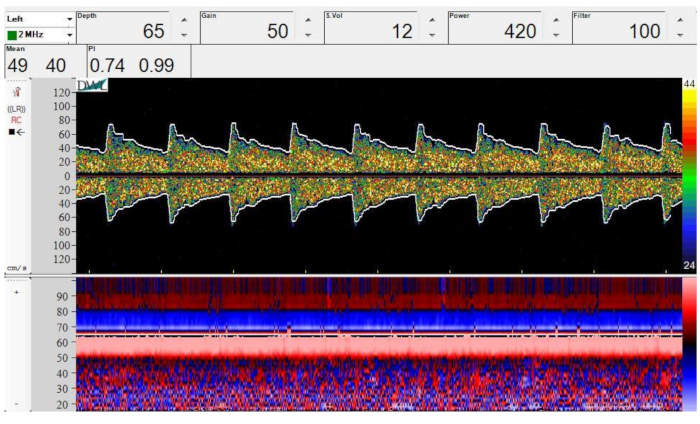

Figura 4: Immagine spettrale Doppler (in alto) e in modalità M (in basso) della biforcazione dell'ICA nell'MCA e nell'ACA. Profondità = 65 mm, guadagno = 50, volume del campione = 12 mm, potenza = 420 mW/cm2e filtro = 100 Hz. Fare clic qui per visualizzare una versione più grande di questa figura.
2. Riposizionamento dell'MCA dopo aver posizionato un dispositivo di fissaggio
NOTA: per gli esperimenti fTCD, è necessario monitorare CBFV per 10-90 minuti o più. Pertanto, un dispositivo di fissaggio (Figura 5) è fondamentale per fornire stabilità.

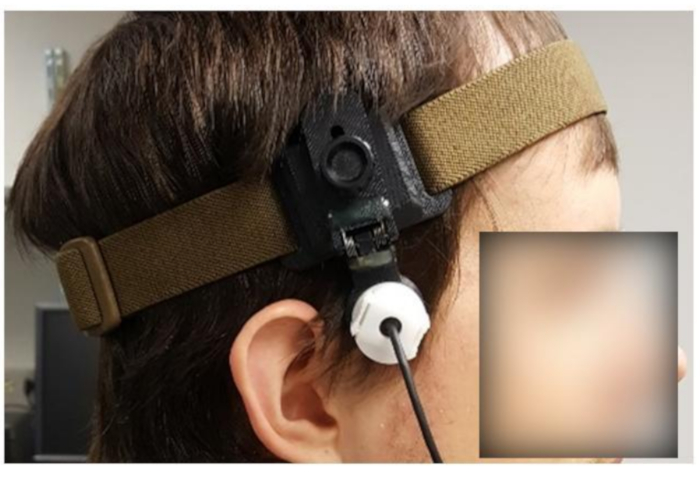

Figura 5: Soggetto che indossa un dispositivo di fissaggio personalizzato. Fare clic qui per visualizzare una versione più grande di questa figura.
3. Esecuzione di una manovra di tenuta del respiro
NOTA: questa sezione è fornita come esempio di un esperimento funzionale che può essere eseguito utilizzando la configurazione sperimentale descritta nella sezione 1 e nella sezione 2.
La Figura 3 mostra gli spettri Doppler di esempio e le modalità M di colore dal punto medio del segmento M1 dell'MCA. Figura 3A,B sono stati presi nella stessa posizione sul cuoio capelluto, ma ad angoli diversi. Si noti come un piccolissimo cambiamento di angolo, senza modificare la posizione di contatto sul cuoio capelluto,possa migliorare notevolmente la potenza del segnale Doppler, come mostrato dalla colorazione gialla ad alta intensità dello spettrogramma in Figura 3B. Si noti inoltre che la modalità M nella Figura 3B mostra due arterie (blu e rosso, corrispondenti rispettivamente all'ACA e all'MCA).
La Figura 4 mostra uno spettro Doppler campione e la modalità M dalla biforcazione dell'ICA nell'ACA e nell'MCA. Si notino le regioni ombreggiate in rosso e blu sovrapposte nell'immagine in modalità M che denotano rispettivamente MCA e ACA. Si noti anche la simmetria della forma d'onda spettrale Doppler quando si confronta il flusso verso il trasduttore (positivo) con il flusso lontano dal trasduttore (negativo).
La Figura 6 mostra spettri campione e immagini in modalità M da diversi punti temporali nella manovra di tenuta del respiro. La Figura 6A mostra lo spettro TCD basale e la modalità M all'inizio del trattenimento del respiro. Si noti la velocità media di 56 cm/s. La Figura 6B mostra lo spettro TCD e la modalità M alla fine della presa del respiro. Si noti che la velocità media è ora aumentata a 70 cm / s. La Figura 6C mostra lo spettro TCD e la modalità M dopo la fine della presa di respiro. Si noti il sottosegremento della velocità al di sotto dei valori basali, con la media che scende a 47 cm / s. Si noti che l'ACA è visibile come flusso lontano dal trasduttore negli spettri Doppler.
La Figura 7 mostra l'intero esperimento di mantenimento del respiro. Si noti che l'inviluppo rimane elevato per circa 15 s dopo le estremità di trattenimento del respiro, scende a valori inferiori a quelli all'inizio del respiro per ~ 20 s e quindi infine si riprende ai valori basali. Si noti che l'ACA è visibile come flusso lontano dal trasduttore nello spettro Doppler.
La Figura 6 e la Figura 7 mostrano una buona intensità del segnale nella porzione MCA dello spettro TCD (l'MCA è rappresentato dalle velocità positive); si noti come la linea bianca che rappresenta l'inviluppo segue lo spettro TCD in modo molto accurato quando lo spettro è luminoso. Gli spettri della Figura 6 e della Figura 7 potrebbero essere migliorati diminuendo la profondità di monitoraggio di 5-10 mm in modo che la porzione ACA dello spettro TCD non sia visibile (l'ACA è rappresentata da velocità negative) e modificando la scala dell'asse verticale nello spettro TCD per andare da circa -100 cm/s a 100 cm/s, che consentirebbe il campionamento della massima velocità dello spettro TCD in direzione verticale.
La Figura 8 mostra esempi di spettri TCD bilaterali e modalità M adatte per fTCD bilaterale. La Figura 8A e la Figura 8B dimostrano spettri bilaterali e modalità M accettabili, ma non ottimali. Si noti come il guadagno sia più alto nella Figura 8A (MCA sinistro) che nella Figura 8B (MCA destro) per compensare il segnale più debole e come la qualità dell'inviluppo nella Figura 8A sia leggermente inferiore rispetto alla Figura 8B. Si noti inoltre come la velocità massima alla sistole nella Figura 8A sia leggermente inferiore rispetto alla Figura 8B. Al contrario, si noti come i due spettri nella Figura 8C e nella Figura 8D siano molto simili in termini di impostazioni, tra cui profondità, guadagno, potenza e volume del campione, e come le forme d'onda spettrali su entrambi i lati abbiano velocità e forme massime simili. Per risolvere questo problema, si raccomanda che lo spettro dall'MCA sinistro sia costantemente posizionato nella finestra di sinistra e lo spettro dall'MCA destro nella finestra di destra, specialmente per gli esperimenti che comportano la lateralizzazione del flusso sanguigno.
Figura 6: Esempi di spettri Doppler e immagini in modalità M dall'MCA durante le diverse fasi della manovra di mantenimento del respiro. (A) Spettro e modalità M all'inizio della tenuta del respiro. La linea gialla verticale al centro denota l'inizio del respiro. (B) Spettro e modalità M alla fine del trattenimento del respiro. La linea gialla verticale al centro denota la fine del respiro quando il soggetto inspira. (C) Spettro e modalità M dopo la fine della presa del respiro, che mostra la diminuzione della velocità del flusso che persiste per circa 30 s dopo la presa del respiro. In tutti gli spettri, profondità = 56 mm, guadagno = 50, volume del campione = 8 mm, potenza = 420 mW/cm2e filtro = 100 Hz. Fare clic qui per visualizzare una versione più grande di questa figura.
Figura 7: Spettro e modalità M dall'MCA durante la presa del respiro. Profondità = 56 mm, guadagno = 50, volume del campione = 8 mm, potenza = 420 mW/cm2e filtro = 100 Hz. Fare clic qui per visualizzare una versione più grande di questa figura.
Figura 8: Esempi di spettri bilaterali e immagini in modalità M dall'MCA. (A) Spettro e modalità M accettabili, ma non ottimali, dell'MCA sinistro, con profondità = 62 mm, guadagno = 69, volume del campione = 12 mm, potenza = 420 mW/cm2e filtro = 100 Hz. (B) Buon spettro e modalità M dell'MCA destro, con profondità = 62 mm, guadagno = 56, volume del campione = 12 mm, potenza = 420 mW/cm2e filtro = 100 Hz. (C) Buon spettro e modalità M dell'MCA sinistro. (D) Buon spettro e modalità M dell'MCA giusto. Per entrambi (C) e (D), profondità = 62 mm, guadagno = 56, volume del campione = 12, potenza = 420 mW/cm2e filtro = 100 Hz. Fare clic qui per visualizzare una versione più grande di questa figura.
Età | Profondità dell'arteria cerebrale media (mm) |
0-3 mesia | 25 |
3-12 mesia | 30 |
1-3 annia | 35–45 |
3-6 annia | 40–45 |
6–10 annia | 45–50 |
10–18 annia | 45–50 |
>18 annib | 50 |
Tabella 1: Profondità MCA a varie età. Fonti: a = Bode25, b = Alexandrov et al.10
I passaggi critici nel protocollo includono 1) trovare l'MCA, 2) posizionare l'archetto e 3) eseguire la manovra di mantenimento del respiro.
Possono essere necessarie modifiche a seconda dei soggetti dello studio. Ad esempio, i soggetti con malattia di Alzheimer possono avere difficoltà a seguire le istruzioni, rendendo necessario l'uso di un capnografo per garantire la conformità con le istruzioni di mantenimento del respiro15. I bambini piccoli possono avere difficoltà a seguire le istruzioni e possono essere timidi dello sperimentatore; quindi, potrebbe essere necessario semplificare i protocolli sperimentali per tale popolazione (vedi Lohmann et al.2). Alcune impostazioni sulla macchina TCD potrebbero anche dover essere modificate a seconda della popolazione di interesse. Ad esempio, quando si insonano i bambini, che hanno ossa craniche sottili, ridurre il più possibile la potenza, soprattutto se il monitoraggio TCD avverrà per un periodo della durata di diverse ore16.
La risoluzione dei problemi spesso si concentra sulla difficoltà di trovare un segnale spettrale TCD buono e stabile. Ad esempio, per le persone di età superiore ai 50 anni, la finestra acustica temporale diventa sempre più piccola man mano che l'età aumenta a causa dell'aumentata porosità dell'osso del cranio e tende a localizzarsi nella regione appena davanti all'orecchio (lo "spazio intertragale")12. In una tale popolazione, trovare un buon segnale spettrale MCA su entrambi i lati della testa può a volte essere impossibile, e lievi cambiamenti nell'angolo o nella posizione del trasduttore possono causare la perdita del segnale. Poiché un segnale di buona qualità è essenziale per gli esperimenti che dipendono dalla forma d'onda dell'inviluppo per l'analisi, è necessario fare ogni sforzo per aumentare l'intensità e la qualità del segnale spettrale MCA. Ad esempio, il guadagno può essere regolato per ottimizzare il segnale e il volume del campione può essere aumentato per ottenere un segnale più forte. Come ultima risorsa, il potere può essere aumentato. Infine, è importante notare che in circa il 10% dei pazienti, la finestra acustica temporale può essere assente11,17. La finestra acustica temporale può essere facilmente trovata nei neonati e nei bambini piccoli ed è più difficile da trovare negli adulti di età superiore ai 50 anni.
I limiti della fTCD includono l'acquisizione di informazioni CBFV in una posizione spaziale17 piuttosto che in un ampio campo visivo, anche se con una risoluzione temporale molto elevata. Pertanto, fTCD è un complemento alla fMRI, che fornisce informazioni emodinamiche cerebrali (e quindi attività neurale) con un ampio campo visivo a bassa risoluzione temporale18,19. Infatti, fTCD ha una risoluzione temporale paragonabile a quella di fNIRS20, con l'importante differenza che fTCD misura i cambiamenti emodinamici a livello delle principali arterie cerebrali, mentre fNIRS misura i cambiamenti nella corteccia. Pertanto, fTCD può inserire dettagli significativi sui cambiamenti emodinamici cerebrali in risposta all'attivazione neurale, che nessun'altra modalità di neuroimaging è attualmente in grado di misurare.
Le potenziali applicazioni del TCD includono il monitoraggio per la formazione di embolo cerebrale durante la cardiochirurgia16 e il monitoraggio per rilevare l'esito del trattamento con attivatore del plasminogeno tissutale per l'ictus21. Le potenziali applicazioni della fTCD includono qualsiasi domanda di ricerca che coinvolga la risposta neurale a stimoli interni o esterni, come lo studio dell'elaborazione lateralizzata del linguaggio nel cervello umano2,3,4,la stimolazione somatosensoriale "tattile"5o la lateralizzazione dell'elaborazione visiva6. Inoltre, fTCD può essere utilizzato per studiare le risposte fisiologiche (con o senza cambiamenti dell'attività neurale) a stimoli come l'esercizio22 e il respirotrattenuto 13,15,23. Infine, il basso costo, la portabilità e la semplicità della fTCD rendono pratica l'imaging di un gran numero di soggetti, un vantaggio rispetto alla fMRI e ad altre modalità di neuroimaging come la PET, ad esempio, durante lo screening per la malattia di Alzheimer preclinica15.
Gli autori non dichiarano conflitti di interesse.
Questo progetto si basa su una ricerca che è stata parzialmente sostenuta dalla Nebraska Agricultural Experiment Station con finanziamenti dall'Hatch Act (Numero di adesione 0223605) attraverso l'USDA National Institute of Food and Agriculture.
Name | Company | Catalog Number | Comments |
Aquasonic | Parker Laboratories, Inc., Fairfield, NJ, USA | 01-50 | Ultrasound Gel |
Doppler Box X | DWL Compumedics Gmbh, Singen, Germany | Model "BoxX" | Transcranial Doppler with 2-MHz monitoring probes |
Kimwipes | Kimberly-Clark Professional | 34256 | Delicate Task Wipers |
Transeptic | Parker Laboratories, Inc., Fairfield, NJ, USA | 09-25 | Cleaning Spray |
