Misurazione delle proprietà meccaniche di laminati compositi polimerici di rinforzo in fibra di vetro ottenuti da diversi processi di fabbricazione

Questo documento descrive un processo di fabbricazione per laminati compositi a matrice polimerica rinforzata con fibre ottenuti utilizzando il metodo del lay-up a mano bagnata/sacchetto sottovuoto.

Il tradizionale processo di laminazione a mano bagnata (WL) è stato ampiamente applicato nella produzione di laminati compositi in fibra. Tuttavia, a causa dell'insufficienza della pressione di formatura, la frazione di massa della fibra si riduce e molte bolle d'aria rimangono intrappolate all'interno, con conseguenti laminati di bassa qualità (bassa rigidità e resistenza). Il processo di laminazione a mano bagnata/sacchetto sottovuoto (WLVB) per la fabbricazione di laminati compositi si basa sul tradizionale processo di laminazione a mano bagnata, utilizzando un sacchetto sottovuoto per rimuovere le bolle d'aria e fornire pressione, quindi eseguendo il processo di riscaldamento e polimerizzazione.

Rispetto al tradizionale processo di laminazione manuale, i laminati prodotti con il processo WLVB mostrano proprietà meccaniche superiori, tra cui una migliore resistenza e rigidità, una maggiore frazione di volume delle fibre e una minore frazione di volume dei vuoti, che sono tutti vantaggi per i laminati compositi. Questo processo è completamente manuale ed è fortemente influenzato dalle competenze del personale addetto alla preparazione. Pertanto, i prodotti sono soggetti a difetti come vuoti e spessori irregolari, che portano a qualità e proprietà meccaniche instabili del laminato. Pertanto, è necessario descrivere con precisione il processo WLVB, controllare con precisione le fasi e quantificare i rapporti dei materiali, al fine di garantire le proprietà meccaniche dei laminati.

Questo documento descrive il meticoloso processo del processo WLVB per la preparazione di laminati compositi di rinforzo in fibra di vetro (GFRP) intrecciati a tinta unita. Il contenuto di volume di fibre dei laminati è stato calcolato utilizzando il metodo della formula e i risultati calcolati hanno mostrato che il contenuto di volume di fibre dei laminati WL era del 42,04%, mentre quello dei laminati WLVB era del 57,82%, con un aumento del 15,78%. Le proprietà meccaniche dei laminati sono state caratterizzate mediante prove di trazione e di impatto. I risultati sperimentali hanno rivelato che con il processo WLVB, la resistenza e il modulo dei laminati sono stati aumentati rispettivamente del 17,4% e del 16,35% e l'energia specifica assorbita è aumentata del 19,48%.

Il composito polimerico rinforzato con fibre (FRP) è un tipo di materiale ad alta resistenza prodotto mescolando il rinforzo in fibra e le matrici polimeriche ^1,2,3. È ampiamente utilizzato nei settori aerospaziale ^4,5,6, edile^7,8, automobilistico 9 e marino^10,11 grazie alla sua bassa densità, all'elevata rigidità e resistenza specifiche^, alle proprietà di fatica e all'eccellente resistenza alla corrosione. Le fibre sintetiche più comuni includono fibre di carbonio, fibre di vetro e fibre aramidiche¹². La fibra di vetro è stata scelta per l'indagine in questo articolo. Rispetto all'acciaio tradizionale, i laminati compositi di rinforzo in fibra di vetro (GFRP) sono più leggeri, con meno di un terzo della densità, ma possono raggiungere una resistenza specifica più elevata rispetto all'acciaio.

Il processo di preparazione dell'FRP include lo stampaggio a trasferimento di resina assistito dal vuoto (VARTM)¹³, l'avvolgimento del filamento (FW)14 e lo stampaggio preimpregnato, oltre a molti altri processi di fabbricazione avanzati 15,16,17,18. Rispetto ad altri processi di preparazione, il processo di laminazione a mano bagnata/sacchetto sottovuoto (WLVB) presenta diversi vantaggi, tra cui requisiti di apparecchiature semplici e tecnologia di processo semplice, e i prodotti non sono limitati da dimensioni e forma. Questo processo ha un alto grado di libertà e può essere integrato con metallo, legno, plastica o schiuma.

Il principio del processo WLVB è quello di applicare una maggiore pressione di formatura attraverso sacchi sottovuoto per migliorare le proprietà meccaniche dei laminati preparati; La tecnologia di produzione di questo processo è facile da padroneggiare, il che lo rende un processo di preparazione del materiale composito economico e semplice. Questo processo è completamente manuale ed è fortemente influenzato dalle competenze del personale addetto alla preparazione. Pertanto, i prodotti sono soggetti a difetti come vuoti e spessori irregolari, che portano a qualità e proprietà meccaniche instabili del laminato. Pertanto, è necessario descrivere in dettaglio il processo WLVB, controllare con precisione le fasi e quantificare la proporzione del materiale, al fine di ottenere un'elevata stabilità delle proprietà meccaniche dei laminati.

La maggior parte dei ricercatori ha studiato il comportamento quasi-statico 19,20,21,22,23 e dinamico 24,25,26,27,28, nonché la modifica delle proprietà ^29,30 dei materiali compositi. Il rapporto di frazione di volume tra fibra e matrice svolge un ruolo cruciale nelle proprietà meccaniche del laminato FRP. In un intervallo appropriato, una frazione di volume più elevata di fibra può migliorare la resistenza e la rigidità del laminato FRP. Andrew et ^al.31 hanno studiato l'effetto della frazione di volume delle fibre sulle proprietà meccaniche dei campioni preparati dal processo di produzione additiva di modellazione a deposizione fusa (FDM). I risultati hanno mostrato che quando la frazione di volume della fibra era del 22,5%, l'efficienza della resistenza alla trazione ha raggiunto il suo massimo ed è stato osservato un leggero miglioramento della resistenza quando la frazione di volume della fibra ha raggiunto il 33%. Khalid et al.32 hanno studiato le proprietà meccaniche dei compositi stampati in ^3D rinforzati con fibra di carbonio continua (CF) con diverse frazioni di volume delle fibre e i risultati hanno mostrato che sia la resistenza alla trazione che la rigidità sono migliorate con l'aumento del contenuto di fibre. Uzay et ^al.33 hanno studiato gli effetti di tre metodi di fabbricazione - laminazione manuale, stampaggio a compressione e insaccamento sottovuoto - sulle proprietà meccaniche del polimero rinforzato con fibra di carbonio (CFRP). Sono stati misurati la frazione di volume delle fibre e il vuoto dei laminati, sono state condotte prove di trazione e flessione. Gli esperimenti hanno dimostrato che maggiore è la frazione di volume della fibra, migliori sono le proprietà meccaniche.

I vuoti sono uno dei difetti più comuni nel laminato FRP. I vuoti riducono le proprietà meccaniche dei materiali compositi, come la resistenza, la rigidità e la resistenza alla fatica³⁴. La concentrazione delle sollecitazioni generate intorno ai vuoti favorisce la propagazione delle microfessure e riduce la resistenza dell'interfaccia tra armatura e matrice. I vuoti interni accelerano anche l'assorbimento di umidità del laminato FRP, con conseguente distacco dell'interfaccia e degrado delle prestazioni. Pertanto, l'esistenza di vuoti interni influisce sull'affidabilità del composito e ne limita l'ampia applicazione. Zhu et ^al.35 hanno studiato l'influenza del contenuto di vuoti sulle proprietà statiche di resistenza al taglio interlaminare dei laminati compositi CFRP e hanno scoperto che un aumento dell'1% del contenuto di vuoti compreso tra lo 0,4% e il 4,6% ha portato a un deterioramento del 2,4% della resistenza al taglio interlaminare. Scott et ^al.36 hanno presentato l'effetto dei vuoti sul meccanismo di danneggiamento nei laminati compositi CFRP sotto carico idrostatico utilizzando la tomografia computerizzata (CT) e hanno scoperto che il numero di vuoti è 2,6-5 volte il numero di cricche distribuite in modo casuale.

I laminati FRP di alta qualità e affidabili possono essere prodotti utilizzando un'autoclave. Abraham et ^al.37 hanno prodotto laminati a bassa porosità e ad alto contenuto di fibre posizionando un gruppo WLVB in un'autoclave con una pressione di 1,2 MPa per l'indurimento. Tuttavia, l'autoclave è un'apparecchiatura grande e costosa, che comporta costi di produzione considerevoli. Sebbene il processo di trasferimento della resina assistito dal vuoto (VARTM) sia in uso da molto tempo, ha un limite in termini di costo in termini di tempo, un processo di preparazione più complicato e un maggior numero di materiali di consumo monouso come tubi di deviazione e mezzi di deviazione. Rispetto al processo WL, il processo WLVB compensa l'insufficiente pressione di stampaggio attraverso un sacchetto sottovuoto a basso costo, assorbendo la resina in eccesso dal sistema per aumentare la frazione di volume della fibra e ridurre il contenuto di pori interni, migliorando così notevolmente le proprietà meccaniche del laminato.

Questo studio esplora le differenze tra il processo WL e il processo WLVB e descrive in dettaglio il processo meticoloso del processo WLVB. Il contenuto di volume di fibre dei laminati è stato calcolato con il metodo della formula e i risultati hanno mostrato che il contenuto di volume di fibre dei laminati WL era del 42,04%, mentre quello dei laminati WLVB era del 57,82%, con un aumento del 15,78%. Le proprietà meccaniche dei laminati sono state caratterizzate da prove di trazione e di impatto. I risultati sperimentali hanno rivelato che con il processo WLVB, la resistenza e il modulo dei laminati sono stati aumentati rispettivamente del 17,4% e del 16,35% e l'energia specifica assorbita è aumentata del 19,48%.

1. Preparazione del materiale

1. Taglia otto pezzi di tessuto in fibra di vetro intrecciato da 300 mm x 300 mm con le forbici. Fissare prima il taglio con del nastro adesivo per evitare che i filamenti di fibra cadano.
   NOTA: Indossare una maschera e guanti per evitare la puntura delle dita e l'inalazione di filamenti durante il taglio del tessuto. Non solo il tessuto in fibra di vetro intrecciato, ma anche il tessuto unidirezionale e altri tipi di fibra, come la fibra di carbonio e la fibra aramidica.
2. Pesare 260 g di resina epossidica e 78 g di indurente secondo il rapporto di massa di 10:3.
   NOTA: Si consiglia di utilizzare il rapporto tra tessuto in fibra e sistema di resina 360 g di sistema di resina epossidica per metro quadrato di tessuto in fibra monostrato.

2. Processo di fabbricazione

NOTA: La Figura 1 mostra lo schema di fabbricazione del laminato composito per il processo di laminazione manuale, mostrato nella sezione 2.

1. WLVB
   1. Mettere il tessuto in forno a 60 °C per 8 h.
   2. Incollare una pellicola isolante sul foglio acrilico per evitare che la resina si leghi.
   3. Posizionare lo stampo sull'area di posa.
   4. Mescolare lentamente la resina e l'indurente per 5 minuti, quindi metterli in una camera a vuoto per estrarre le bolle d'aria all'interno.
   5. Stendere la pellicola distaccante non porosa sullo stampo e fissarla con del nastro adesivo intorno ad essa.
   6. Stendere uno strato di peel sulla pellicola distaccante non porosa.
   7. Versare la resina epossidica e utilizzare un raschietto per distribuire uniformemente la resina su tutto il film.
   8. Piega il primo tessuto in fibra, arrotola con un rullo nudo per assicurarti che la resina si infiltri completamente nel tessuto e che le bolle siano estruse, quindi versa la resina, usando un raschietto per raschiare la resina in modo uniforme.
   9. Ripetere i passaggi 2.1.7 e 2.1.8 fino a quando tutto il tessuto non è stato utilizzato.
   10. Stendere uno strato di peel sul tessuto e spremere manualmente le bolle d'aria.
   11. Stendere successivamente una pellicola distaccante perforata e un tessuto di sfiato.
   12. Posizionare il canale di aspirazione e il cuscinetto traspirante su un lato.
   13. Incolla un cerchio di nastro resistente al calore con un foglio acrilico all'esterno dello stampo e attacca il sacchetto sottovuoto con il nastro per formare uno spazio chiuso.
   14. Accendere la pompa del vuoto per premere 1 bar di pressione per 10 h a temperatura ambiente. Quindi, chiudere la pompa del vuoto e mantenere la quiescenza per 14 ore.
   15. Mettere i laminati in forno a 80 °C per 16 ore per indurire completamente.
   16. Misurare la frazione di volume della fibra utilizzando le equazioni (1-3)^38,39.
       (1)
       (2)
       (3)
       n è il numero di strati del laminato, ρ fibra è la densità areale del tessuto in fibra dal produttore, A fibra è l'area del laminato, m _fibra è la massa del tessuto in fibra, m totale è la massa del laminato, ρ_epossidica è la densità della resina epossidica, v _epossidica e v_totale sono i volumi della resina epossidica e del laminato, rispettivamente, ed è la frazione di volume della fibra.
2. WL
   1. Mettere il tessuto in forno a 60 °C per 8 h.
   2. Mescolare lentamente la resina e l'indurente per 5 minuti e poi metterli in una camera a vuoto per estrarre le bolle d'aria all'interno.
   3. Stendere la pellicola distaccante non porosa sullo stampo e fissarla con del nastro adesivo intorno ad essa.
   4. Stendere uno strato di peel sulla pellicola distaccante non porosa.
   5. Versare la resina epossidica e utilizzare un raschietto per distribuire uniformemente la resina su tutto il film.
   6. Piega il primo tessuto in fibra, arrotola con un rullo nudo per assicurarti che la resina si infiltri completamente nel tessuto e che le bolle siano estruse, quindi versa la resina, usando un raschietto per raschiare la resina in modo uniforme.
   7. Ripetere i passaggi 2.2.5 e 2.2.6 fino a quando tutto il tessuto non è stato utilizzato.
   8. Stendere uno strato di peel sul tessuto e spremere manualmente le bolle d'aria.
   9. Stendere successivamente una pellicola distaccante perforata, un tessuto di sfiato e una pellicola distaccante non porosa.
   10. Posiziona sopra una piastra di alluminio della stessa dimensione del tessuto in fibra.
   11. Mantenere la quiescenza a temperatura ambiente per 14 ore.
   12. Mettere i laminati in forno a 80 °C per 16 ore per indurire completamente.

3. Caratterizzazione delle proprietà di impatto

NOTA: Esistono molti metodi per le prove di impatto dei laminati compositi. In condizioni di impatto a bassa velocità, il metodo comunemente usato è il test di impatto del peso di caduta, mentre in condizioni di impatto ad alta o altissima velocità, il metodo frequentemente utilizzato è il metodo di impatto del proiettile. In questo studio è stato applicato il test di impatto del peso di caduta. L'apparecchiatura è mostrata nella Figura 2.

1. Tagliare una serie di campioni di 150 mm x 100 mm da GFRP per un test di impatto, secondo ASTM D7136, utilizzando una macchina da taglio ad alta precisione.
2. Misurare il peso e le dimensioni di ciascun campione.
3. Fissare le posizioni dei campioni utilizzando chiodi di posizionamento al centro dei campioni che il dispositivo d'urto può contattare per ogni test.
4. Fissare il campione sul dispositivo di supporto dell'impatto con quattro punte in gomma.
5. Eseguire la prova d'urto utilizzando una torre d'urto a caduta al livello di energia di 10 J. Accendere la macchina di prova per martelli a caduta e fare clic su Connetti per collegare il controller al menu a discesa, quindi fare clic su Home | Prima del test. Impostare l'energia d'impatto a 10 J e la massa aggiuntiva a 2 kg. Immettere lo spessore di misurazione, 2,1 mm per i campioni WLVB e 2,5 mm per i campioni WL, per determinare l'altezza del dispositivo di simulazione e fare clic su Avvia per avviare l'esperimento.
6. Registra i dati di risposta all'impatto, tra cui forza, deflessione e cronologia dell'energia.
7. Estrarre il campione. Registrare la morfologia del campione dopo l'impatto.
8. Ripetere la prova d'urto cinque volte per garantire la ripetibilità dei risultati.
9. Calcola e confronta i dati dei campioni.

4. Caratterizzazione delle proprietà di trazione

1. Tagliare una serie di campioni di 250 mm x 25 mm dai laminati per una prova di trazione, secondo ASTM D3039, utilizzando una macchina da taglio ad alta precisione con una fresa diamantata.
2. Misurare le dimensioni di ogni campione con un calibro a corsoio.
3. Utilizzare un adesivo epossidico per incollare quattro linguette di alluminio da 50 mm x 25 mm x 2 mm su entrambe le estremità del campione per evitare la concentrazione di stress.
4. Spruzzare un sottile strato di vernice bianca sulla parte anteriore del campione, quindi spruzzare macchie nere.
5. Posizionare il campione al centro dei morsetti della macchina per prove di trazione e impostare il sistema di acquisizione delle immagini, come mostrato nella Figura 3.
6. Per garantire l'accuratezza dei dati di deformazione, variare la posizione del campione in modo che si trovi al centro dell'area di ripresa della fotocamera e in posizione verticale. Inoltre, regolare la lunghezza focale della fotocamera e la velocità di esposizione per garantire che i punti sul campione siano registrati chiaramente.
7. Eseguire la prova di trazione. Fare clic su CONFIGURA TEST. Impostare la velocità di prova su 0,5 mm/min. Fare clic su Dati campione. Immettere la larghezza e lo spessore di misurazione dei campioni. Fare clic su Start, quindi su Accetta posizione corrente. Registrare i dati relativi al tempo di caricamento.
8. Estrarre il campione. Registrare la morfologia del campione dopo la prova di trazione.
9. Ripetere la prova di trazione cinque volte per garantire la ripetibilità dei risultati.
10. Utilizzare il software di correlazione delle immagini digitali (DIC) per misurare la deformazione nominale del campione durante la prova di trazione.
11. Fare clic su Scala lunghezza immagine per calibrare la lunghezza dei pixel, fare clic su Immagine di riferimento e scegliere la prima immagine come immagine di riferimento. Fate clic su Immagine deformata (Deformed Image ) e scegliete le immagini rimanenti come immagini deformate. Fare clic su Strumenti di disegno | Selezionare rettangolo per selezionare l'area di misurazione. Fare clic su Estensimetro e impostare la lunghezza dell'estensimetro su 100 mm, quindi fare clic su Elaborazione | Avviare la correlazione.
12. Dividere il carico per l'area della sezione trasversale per ottenere la sollecitazione nominale.
13. Combinare la deformazione nominale della misurazione DIC e la sollecitazione nominale della macchina per prove di trazione.
14. Scegliete la pendenza del segmento lineare della curva deformazione-sollecitazione come modulo elastico. Scegliete il valore di picco della curva forza-tempo di trazione come resistenza.
15. Confronta il modulo elastico e la resistenza dei campioni.

La Tabella 1 mostra la frazione di volume delle fibre, lo spessore medio e il processo di fabbricazione dei campioni. Il G8-WLVB e il G8-WL rappresentano i laminati costituiti da tessuto di vetro a 8 strati prodotti rispettivamente mediante laminazione a mano bagnata con e senza il processo del sacchetto sottovuoto. Ovviamente, con l'assistenza del sacchetto sottovuoto, i laminati hanno un aumento del 15,78% della frazione volumetrica della fibra, oltre ad una riduzione del 16,27% dello spessore medio.

Le curve sforzo-sollecitazione ottenute dalla prova di trazione di campioni WLVB e WL sono mostrate nella Figura 4. L'asse verticale mostra la sollecitazione nominale, ottenuta dalla forza divisa per l'area della sezione trasversale, e l'asse orizzontale mostra la deformazione nominale, calcolata dal software DIC. Si può notare che si ottiene una perfetta ripetibilità nella curva dell'esperimento, sia che si tratti di campioni WL che di campioni WLVB. I primi due campioni e gli ultimi tre campioni non sono fabbricati nello stesso laminato, ma sono nelle stesse condizioni di fabbricazione; Pertanto, è importante controllare con precisione le fasi e quantificare la proporzione del materiale.

I risultati delle prove di trazione dei campioni WLVB e WL sono indicati rispettivamente nella Tabella 2 e nella Tabella 3. La non linearità è stata osservata nella curva di trazione. La pendenza del segmento lineare della curva sforzo-sollecitazione di trazione rappresenta il modulo elastico e il punto di valore massimo sull'asse verticale della curva sforzo-sollecitazione di trazione rappresenta la resistenza. Come mostrato nella Tabella 2, la resistenza alla trazione e il modulo medi di cinque campioni WLVB sono rispettivamente di 431,79 MPa e 19,14 GPa. Le deviazioni standard della resistenza alla trazione e del modulo di trazione sono rispettivamente 17,81 e 0,52. Come mostrato nella Tabella 3, la resistenza alla trazione media e il modulo di trazione medio di cinque campioni WL sono rispettivamente di 367,8 MPa e 16,45 GPa. Le deviazioni standard della resistenza alla trazione e del modulo di trazione sono rispettivamente 11,63 e 0,43.

La tabella 4 mostra la resistenza alla trazione e la rigidità dei laminati. I risultati indicano che la resistenza alla trazione e il modulo dei laminati sono estremamente migliorati utilizzando il processo WLVB. I laminati prodotti con il processo WLVB hanno un aumento rispettivamente del 17,4% e del 16,35% della resistenza alla trazione e del modulo. Di conseguenza, il processo WLVB ha un effetto eccellente sulla fabbricazione dei laminati, migliorando le proprietà di trazione dei laminati.

La Figura 5 mostra il modulo di trazione e la resistenza con la barra di errore dei campioni G8-WLVB e G8-WL. Il modulo di trazione e la resistenza dei laminati prodotti con il processo WLVB sono superiori a quelli prodotti con il processo WL. Più piccola è la barra di errore, maggiore è la stabilità del processo; in altre parole, il processo WLVB è più stabile del processo WL. La Figura 6 mostra la frattura dei campioni WLVB e WL dopo la prova di trazione; La posizione della frattura dei campioni è vicina al centro, il che è accettabile. La Figura 7 mostra la vista laterale dei campioni WLVB e WL dopo la prova di trazione. Indipendentemente dal fatto che i campioni siano prodotti dai processi di fabbricazione WLVB o WL, le modalità di frattura a trazione dei campioni includono la rottura delle fibre, la frattura della matrice e la delaminazione. Come mostrato nella Figura 7, la lunghezza di delaminazione del campione WL è maggiore di quella del campione WLVB. I campioni WL hanno una frazione di volume di resina più elevata rispetto ai campioni WLVB, con conseguente resina più spessa tra gli strati. Di conseguenza, nei campioni WL si può osservare una cricca di delaminazione più lunga.

Le curve della storia della forza e dell'energia assorbita ottenute dalla prova di impatto dei campioni WLVB e WL sono mostrate nella Figura 8. C'è una grande ripetibilità mostrata nella prova d'urto. La forma della curva forza-tempo dei campioni WLVB e WL è simile a un'onda sinusoidale, che è rappresentata come una tipica curva non perforante. La figura 8C,D rappresenta il valore di assorbimento dell'energia in tempo reale. Il valore dell'energia assorbita è aumentato prima e poi è diminuito nel tempo. Nella fase iniziale di risalita, il laminato ha gradualmente assorbito tutta l'energia cinetica dell'impattatore e l'ha convertita nella sua energia interna. Dietro il punto massimo, il laminato rilasciava energia elastica per far rimbalzare il dispositivo d'impatto. L'energia assorbita dai laminati è stata ottenuta dal valore finale della curva.

L'analisi statistica è stata condotta sui dati sperimentali⁴⁰. I risultati delle prove d'impatto dei campioni WLVB e WL sono riportati rispettivamente nella Tabella 5 e nella Tabella 6. Come mostrato nella Tabella 5, l'energia specifica assorbita media e la deviazione standard di cinque campioni WLVB sono rispettivamente 0,092 J/g e 0,0024. Come mostrato nella Tabella 6, l'energia specifica assorbita media e la deviazione standard di cinque campioni WL sono rispettivamente 0,077 J/g e 0,0021.

La tabella 7 mostra le proprietà di impatto dei laminati e l'aumento percentuale dell'assorbimento di energia specifica dei laminati prodotti con il processo WLVB. A parità di energia d'impatto di 10 J, si osserva la stessa modalità di danneggiamento per i laminati prodotti con i processi WLVB e WL. I risultati mostrano che i laminati prodotti con il processo WLVB hanno un aumento del 19,48% dell'assorbimento di energia specifica. Pertanto, è possibile osservare un meraviglioso effetto nella fabbricazione di laminati mediante il processo WLVB con il miglioramento delle proprietà di impatto dei laminati.

La Figura 9 mostra l'energia specifica assorbita con le barre di errore dei campioni G8-WLVB e G8-WL. A causa dei diversi valori di spessore dei laminati prodotti dai due processi, l'assorbimento di energia specifica viene utilizzato per caratterizzare le prestazioni di assorbimento di energia dei laminati. I risultati mostrano che l'energia specifica assorbita dal campione WLVB è maggiore di quella del campione WL. Le barre di errore del campione WLVB e del campione WL sono simili nella prova d'impatto. La Figura 10 mostra la superficie superiore e inferiore dei campioni WLVB e WL dopo la prova d'urto. Si può vedere chiaramente che l'area danneggiata del campione WL è più grande del campione WLVB. Ne consegue che la capacità di assorbimento dell'energia d'urto dei campioni prodotti con il processo WLVB è maggiore di quella dei campioni prodotti con il processo WL.

Figura 1: Schema semplificato del processo WLVB. (1) Pellicola sottovuoto, (2) parte superiore della valvola del vuoto, (3) mucchi di pelatura, (4) pellicola distaccante non porosa, (5) rubinetto resistente al calore, (6) piastra acrilica, (7) parte inferiore della valvola del vuoto, (8) cuscinetto traspirante, (9) canale di aspirazione, (10) stampo in alluminio, (11) tessuto, (12) pellicola distaccante perforata, (13) tessuto di sfiato. Abbreviazione: WLVB: wet hand lay-up/vacuum bag. Fare clic qui per visualizzare una versione più grande di questa figura.

Figura 2: Macchina di prova a martello a caduta. Fare clic qui per visualizzare una versione più grande di questa figura.

Figura 3: Sistema di misurazione della deformazione a correlazione di immagini digitali e macchina per prove di trazione Zwick. Fare clic qui per visualizzare una versione più grande di questa figura.

Figura 4: Curva sforzo-deformazione ottenuta dalla prova di trazione dei cinque campioni. (A) WLVB; (B) WL. Abbreviazioni: WL = wet hand lay-up; WLVB: bagnata a mano lay-up/sacchetto sottovuoto. Fare clic qui per visualizzare una versione più grande di questa figura.

Figura 5: Modulo di trazione e resistenza del campione G8-WLVB e G8-WL. Abbreviazioni: WL = wet hand lay-up; WLVB: bagnata a mano lay-up/sacchetto sottovuoto. Fare clic qui per visualizzare una versione più grande di questa figura.

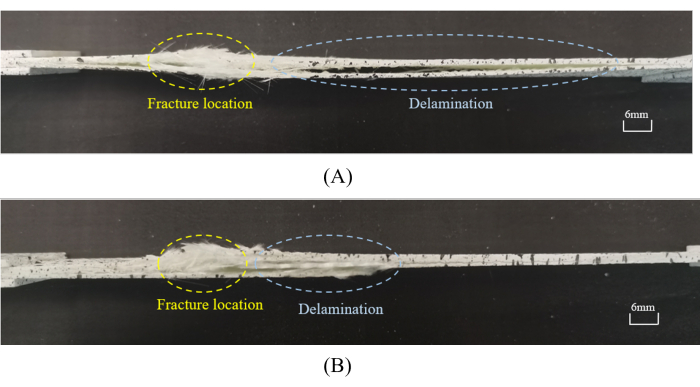

Figura 6: Vista frontale dei campioni WLVB e WL dopo la prova di trazione. Gli ovali tratteggiati gialli mostrano la posizione della frattura. Abbreviazioni: WL = wet hand lay-up; WLVB: bagnata a mano lay-up/sacchetto sottovuoto. Fare clic qui per visualizzare una versione più grande di questa figura.

Figura 7: Vista laterale dei campioni WLVB e WL dopo la prova di trazione . (A) campione WL, (B) campione WLVB. Barre della scala = 6 mm. Gli ovali tratteggiati gialli mostrano la posizione della frattura e gli ovali blu mostrano la delaminazione. Abbreviazioni: WL = wet hand lay-up; WLVB: bagnata a mano lay-up/sacchetto sottovuoto. Fare clic qui per visualizzare una versione più grande di questa figura.

Figura 8: Curva storica della forza e dell'energia assorbita mediante la prova d'urto dei cinque campioni . (A) Curva della storia delle forze dei campioni WLVB. (B) Curva della storia delle forze dei campioni WL. (C) Curva della storia dell'energia assorbita dei campioni WLVB. (D) Curva della storia dell'energia assorbita dei campioni WL. Abbreviazioni: WL = wet hand lay-up; WLVB: bagnata a mano lay-up/sacchetto sottovuoto. Fare clic qui per visualizzare una versione più grande di questa figura.

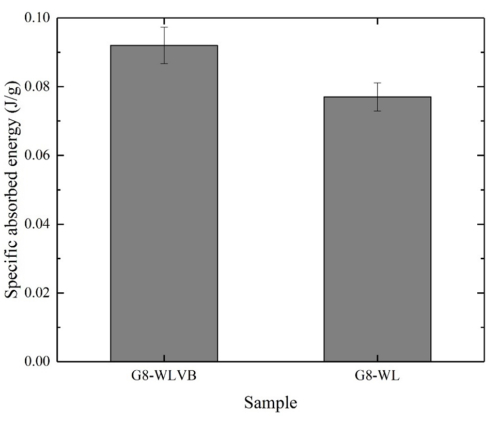

Figura 9: Energia specifica assorbita dal campione G8-WLVB e G8-WL. Abbreviazioni: WL = wet hand lay-up; WLVB: bagnata a mano lay-up/sacchetto sottovuoto. Fare clic qui per visualizzare una versione più grande di questa figura.

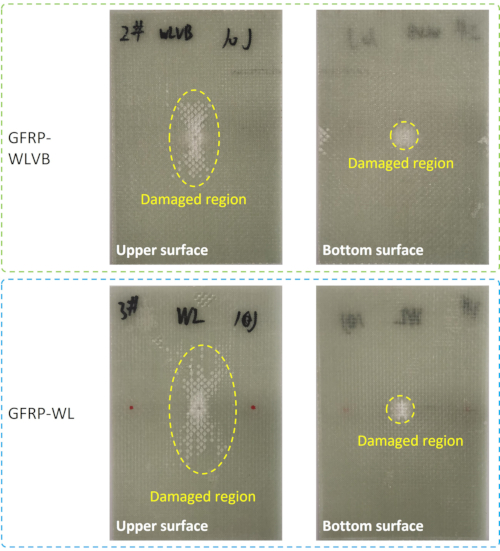

Figura 10: Superfici superiore e inferiore dei campioni WLVB e WL dopo la prova d'urto. Barre della scala = 20 mm. Gli ovali tratteggiati gialli mostrano le regioni danneggiate. Abbreviazioni: WL = wet hand lay-up; WLVB: bagnata a mano lay-up/sacchetto sottovuoto. Fare clic qui per visualizzare una versione più grande di questa figura.

Tabella 1: Frazione di volume della fibra, aumento della frazione di volume della fibra e spessore medio dei laminati prodotti dai processi WLVB e WL. Abbreviazioni: WL = wet hand lay-up; WLVB: bagnata a mano lay-up/sacchetto sottovuoto.

Tabella 2: Risultati delle prove di trazione dei campioni WLVB. Abbreviazione: WLVB: wet hand lay-up/vacuum bag.

Tabella 3: Risultati delle prove di trazione dei campioni WL. Abbreviazione: WL = wet hand lay-up.

Tabella 4: Resistenza alla trazione e modulo medi dei laminati prodotti con i processi WLVB e WL e l'aumento percentuale delle proprietà di trazione. Abbreviazione: WLVB: wet hand lay-up/vacuum bag.

Tabella 5: Risultati delle prove d'impatto dei campioni WLVB. Abbreviazione: WLVB: wet hand lay-up/vacuum bag.

Tabella 6: Risultato della prova d'urto dei campioni WL. Abbreviazione: WL = wet hand lay-up.

Tabella 7: Energia media d'impatto, forza di picco ed energia specifica assorbita dei laminati prodotti con i processi WLVB e WL e aumento percentuale delle proprietà d'impatto. Abbreviazioni: WL = wet hand lay-up; WLVB: bagnata a mano lay-up/sacchetto sottovuoto.

Questo documento si concentra sui due diversi processi di fabbricazione per il metodo di laminazione manuale a basso costo. Pertanto, sono stati selezionati due processi di fabbricazione da descrivere attentamente in questo documento, che sono più semplici, più facili da padroneggiare, con costi di investimento inferiori e adatti alla produzione con modifica dei materiali in laboratori e fabbriche su piccola scala. Durante la polimerizzazione dei laminati, l'elevata pressione di consolidamento gioca un ruolo importante nella produzione di laminati di alta qualità. L'adozione del tradizionale processo WL senza una pressione esterna sufficiente può portare a un'elevata frazione di volume di resina. L'elevato volume di resina è uno dei principali fattori che riducono le proprietà meccaniche dei laminati. In questo lavoro viene descritto un processo di fabbricazione basato sul tradizionale processo WL che utilizza un sacchetto sottovuoto per rimuovere le bolle d'aria e fornire pressione. In questo processo di fabbricazione, è importante controllare la proporzione dei materiali e la sequenza dei passaggi. I principali fattori che influenzano le proprietà meccaniche dei laminati sono la frazione di volume delle fibre e i vuoti; Pertanto, i passaggi del protocollo per rimuovere le bolle, come descritto nei passaggi 2.1.4, 2.1.8 e 2.1.13, sono fondamentali.

Per confrontare le proprietà meccaniche dei laminati prodotti con diversi processi di fabbricazione, vengono eseguite le prove di trazione e le prove di impatto a bassa velocità. In questo studio, i laminati prodotti con il processo WLVB mostrano migliori proprietà meccaniche, tra cui resistenza alla trazione, modulo di trazione e assorbimento dell'energia d'impatto. I risultati illustrano che i laminati prodotti utilizzando il processo WLVB hanno un aumento del 18,3% nell'assorbimento di energia specifica, nonché un aumento del 16,3% e del 14,6% rispettivamente della resistenza alla trazione e del modulo.

Rispetto al processo WL, il processo WLVB compensa l'insufficiente pressione di stampaggio attraverso un sacchetto sottovuoto a basso costo, assorbendo la resina in eccesso dal sistema per aumentare la frazione di volume della fibra e ridurre il contenuto di pori interni, migliorando così notevolmente le proprietà meccaniche del laminato. La qualità dei laminati prodotti con il processo WLVB è migliore. A causa della pressione esercitata dal sacchetto sottovuoto più uniforme, anche lo spessore del laminato prodotto dal processo WLVB è più uniforme. Lo spessore del laminato preparato dal processo WL utilizzando solo il peso per fornire pressione non è uniforme, con conseguente qualità instabile dei laminati. I risultati dei test mostrano che le barre di errore delle proprietà di trazione e impatto dei campioni WLVB sono più piccole. È fondamentale per la stabilità della qualità del laminato applicare una pressione uniforme durante l'indurimento.

Il processo WLVB ha un importante significato trainante per il settore della produzione di materiali compositi con un piccolo investimento di capitale. Rispetto ad altri processi di preparazione, il processo WLVB presenta diversi vantaggi, tra cui requisiti di apparecchiature semplici e tecnologia di processo semplice, e i prodotti non sono limitati da dimensioni e forma. Questo processo ha un alto grado di libertà e può essere integrato con metallo, legno, plastica o schiuma. Tuttavia, il processo WLVB presenta anche alcune limitazioni, come la bassa efficienza e il ciclo lungo. Da notare che, poiché è adatto principalmente per la produzione di piccoli lotti e le prestazioni del laminato sono strettamente correlate al livello di abilità degli operatori e alle condizioni di costruzione, è necessario progettare e ottimizzare quantitativamente il processo di produzione per ottenere un'elevata resa.
