12.16 : Características del MOSFET

Los transistores de efecto de campo semiconductores de óxido metálico, o MOSFET, desempeñan un papel fundamental en los circuitos electrónicos. Se utilizan principalmente para amplificar y conmutar señales.

Varios parámetros vitales influyen en su funcionalidad, que es crucial para las aplicaciones teóricas y electrónicas. En primer lugar, las dimensiones del canal, precisamente el largo y el ancho, son fundamentales. El tamaño de estos canales afecta la capacidad del transistor para transportar corriente y velocidades de conmutación; Los canales más cortos suelen permitir un funcionamiento más rápido. A continuación, el espesor del óxido, la capa de dióxido de silicio que separa la compuerta del canal, modula el control de la compuerta sobre el canal. Los óxidos más finos aumentan la capacitancia de la compuerta, mejorando este control.

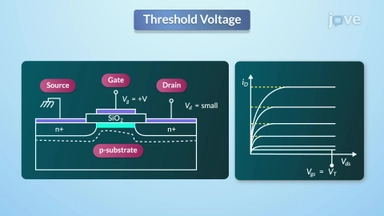

Otro factor importante es la profundidad de la unión y el dopaje del sustrato, que ajustan el voltaje umbral del MOSFET y controlan las corrientes de fuga. El dopaje modifica las propiedades del semiconductor introduciendo impurezas.

Operacionalmente, los MOSFET exhiben tres regiones distintas según el voltaje de puerta a fuente.

  • En la región de corte, el transistor está apagado y no muestra ningún camino conductor entre la fuente y el drenaje, lo que restringe la corriente a una fuga inversa mínima.
  • La Región Lineal emerge una vez que V_GS excede el umbral y V_DS (voltaje de drenaje a fuente) es bajo. Aquí, el transistor actúa como una resistencia variable donde la corriente de drenaje (ID) es directamente proporcional a V_DS, modulada por V_GS.
  • En la Región de Saturación, el I_D se estabiliza a pesar de los aumentos de V_DS debido al efecto de pellizco, donde el canal cerca del drenaje se estrecha, restringiendo un mayor flujo de corriente.

Estas condiciones de funcionamiento determinan cómo se implementan los MOSFET en los circuitos, especialmente cuando se requiere un control electrónico preciso.

Tags

MOSFETMetal oxide semiconductorField effect TransistorElectronic CircuitsSignal AmplificationSwitching SignalsChannel DimensionsOxide ThicknessGate CapacitanceJunction DepthSubstrate DopingThreshold VoltageLeakage CurrentsCutoff RegionLinear RegionSaturation RegionDrain Current

Del capítulo 12:

article

Now Playing

12.16 : Características del MOSFET

Transistors

316 Vistas

article

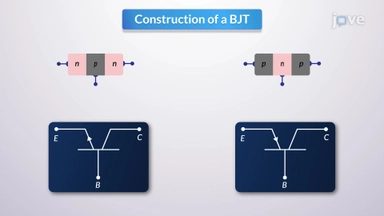

12.1 : Transistor de unión bipolar

Transistors

493 Vistas

article

12.2 : Configuraciones de BJT

Transistors

347 Vistas

article

12.3 : Principio de funcionamiento de BJT

Transistors

351 Vistas

article

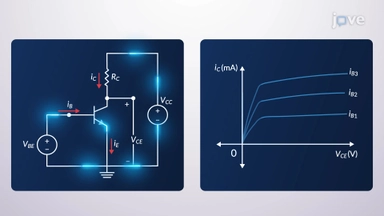

12.4 : Características del BJT

Transistors

599 Vistas

article

12.5 : Modos de operación de BJT

Transistors

900 Vistas

article

12.6 : Respuesta de frecuencia de BJT

Transistors

680 Vistas

article

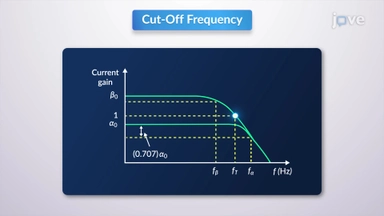

12.7 : Frecuencia de corte de BJT

Transistors

598 Vistas

article

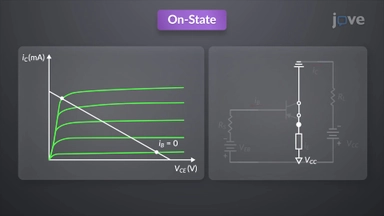

12.8 : Cambio de BJT

Transistors

353 Vistas

article

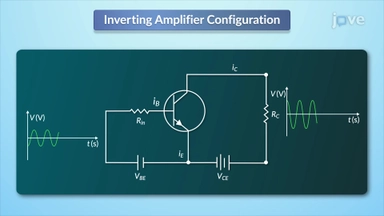

12.9 : Amplificadores BJT

Transistors

317 Vistas

article

12.10 : Análisis de pequeñas señales de amplificadores BJT

Transistors

909 Vistas

article

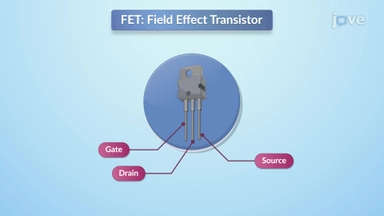

12.11 : Transistor de efecto de campo

Transistors

273 Vistas

article

12.12 : Características de JFET

Transistors

327 Vistas

article

12.13 : Sesgo de los FET

Transistors

203 Vistas

article

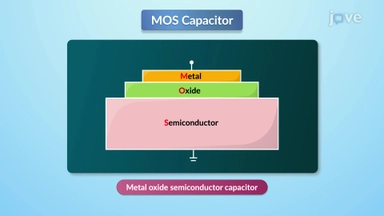

12.14 : Condensador MOS
