Rete neurale profonda end-to-end per il rilevamento di oggetti salienti in ambienti complessi

Il presente protocollo descrive un nuovo algoritmo end-to-end di rilevamento di oggetti salienti. Sfrutta le reti neurali profonde per migliorare la precisione del rilevamento di oggetti salienti all'interno di contesti ambientali intricati.

Il rilevamento di oggetti salienti è emerso come una fiorente area di interesse nell'ambito della visione artificiale. Tuttavia, gli algoritmi prevalenti mostrano una precisione ridotta quando hanno il compito di rilevare oggetti salienti all'interno di ambienti intricati e sfaccettati. Alla luce di questa pressante preoccupazione, questo articolo presenta una rete neurale profonda end-to-end che mira a rilevare oggetti salienti all'interno di ambienti complessi. Lo studio introduce una rete neurale profonda end-to-end che mira a rilevare oggetti salienti all'interno di ambienti complessi. Comprendendo due componenti interconnesse, vale a dire una rete convoluzionale completa multiscala a livello di pixel e una rete di codificatori-decodificatori profondi, la rete proposta integra la semantica contestuale per produrre contrasto visivo attraverso mappe di caratteristiche multiscala, impiegando al contempo caratteristiche di immagini profonde e poco profonde per migliorare l'accuratezza dell'identificazione dei confini degli oggetti. L'integrazione di un modello di campo casuale condizionale (CRF) completamente connesso migliora ulteriormente la coerenza spaziale e la delineazione dei contorni delle mappe salienti. L'algoritmo proposto è ampiamente valutato rispetto a 10 algoritmi contemporanei sui database SOD e ECSSD. I risultati della valutazione dimostrano che l'algoritmo proposto supera altri approcci in termini di precisione e accuratezza, stabilendo così la sua efficacia nel rilevamento di oggetti salienti all'interno di ambienti complessi.

Il rilevamento di oggetti salienti imita l'attenzione visiva umana, identificando rapidamente le regioni chiave dell'immagine e sopprimendo le informazioni di sfondo. Questa tecnica è ampiamente impiegata come strumento di pre-elaborazione in attività come il ritaglio delle immagini¹, la segmentazione semantica² e l'editing delle immagini³. Semplifica attività come la sostituzione dello sfondo e l'estrazione del primo piano, migliorando l'efficienza e la precisione dell'editing. Inoltre, aiuta nella segmentazione semantica migliorando la localizzazione del target. Il potenziale del rilevamento di oggetti salienti per migliorare l'efficienza computazionale e conservare la memoria sottolinea le sue significative prospettive di ricerca e applicazione.

Nel corso degli anni, il rilevamento di oggetti salienti si è evoluto dagli algoritmi tradizionali iniziali all'incorporazione di algoritmi di deep learning. L'obiettivo di questi progressi è stato quello di ridurre il divario tra il rilevamento di oggetti salienti e i meccanismi visivi umani. Ciò ha portato all'adozione di modelli di rete convoluzionali profondi per lo studio del rilevamento di oggetti salienti. Borji et ^al.4 hanno riassunto e generalizzato la maggior parte degli algoritmi tradizionali classici, che si basano sulle caratteristiche sottostanti dell'immagine. Nonostante alcuni miglioramenti nell'accuratezza del rilevamento, l'esperienza manuale e la cognizione continuano a rappresentare una sfida per il rilevamento di oggetti salienti in ambienti complessi.

L'uso delle reti neurali convoluzionali (CNN) è prevalente nel dominio del rilevamento di oggetti salienti. In questo contesto, le reti neurali convoluzionali profonde vengono utilizzate per gli aggiornamenti del peso attraverso l'apprendimento autonomo. Le reti neurali convoluzionali sono state impiegate per estrarre la semantica contestuale dalle immagini attraverso l'uso di livelli convoluzionali e pooling a cascata, consentendo l'apprendimento di caratteristiche complesse dell'immagine a livelli più alti, che hanno una maggiore capacità di discriminazione e caratterizzazione per il rilevamento di oggetti salienti in ambienti diversi.

Nel 2016, le reti neurali completamente convoluzionali⁵ hanno guadagnato una trazione significativa come approccio popolare per il rilevamento di oggetti salienti, sulla base del quale i ricercatori hanno iniziato il rilevamento di oggetti salienti a livello di pixel. Molti modelli sono solitamente costruiti su reti esistenti (ad esempio, VGG16⁶, ResNet⁷), con l'obiettivo di migliorare la rappresentazione dell'immagine e rafforzare l'effetto del rilevamento dei bordi.

Liu et ^al.8 hanno utilizzato una rete neurale già addestrata come struttura per calcolare l'immagine a livello globale e quindi hanno perfezionato il confine dell'oggetto utilizzando una rete gerarchica. La combinazione delle due reti forma la rete finale di profonda salienza. Ciò è stato ottenuto inserendo la mappa saliente precedentemente acquisita nella rete come conoscenza preliminare in modo ripetitivo. Zhang et ^al.9 hanno fuso efficacemente le informazioni semantiche e spaziali delle immagini utilizzando reti profonde con trasferimento bidirezionale di informazioni da strati superficiali a profondi e profondi e da profondi a superficiali, rispettivamente. Il rilevamento di oggetti salienti utilizzando un modello di apprendimento reciproco è stato proposto da Wu et ^al.10. Il modello utilizza informazioni in primo piano e sui bordi all'interno di una rete neurale convoluzionale per facilitare il processo di rilevamento. Li et ^al.11 hanno impiegato l'"algoritmo del buco" delle reti neurali per affrontare la sfida di fissare i campi recettivi di diversi strati nelle reti neurali profonde nel contesto del rilevamento di oggetti salienti. Tuttavia, la segmentazione dei super-pixel viene utilizzata per l'acquisizione dei bordi degli oggetti, aumentando notevolmente lo sforzo computazionale e il tempo di calcolo. Ren et ^al.12 hanno ideato una rete di codificatori-decodificatori multiscala per rilevare oggetti salienti e hanno utilizzato reti neurali convoluzionali per combinare efficacemente caratteristiche profonde e superficiali. Sebbene la sfida della sfocatura dei confini nel rilevamento degli oggetti sia risolta attraverso questo approccio, la fusione multiscala delle informazioni si traduce inevitabilmente in un aumento delle esigenze computazionali.

La revisione della letteratura¹³ propone che il rilevamento della salienza, dai metodi tradizionali ai metodi di deep learning, sia riassunto e che l'evoluzione del rilevamento del target di salienza dalle sue origini all'era del deep learning possa essere vista molto chiaramente. In letteratura sono stati proposti vari modelli di rilevamento di oggetti salienti basati su RGB-D con buone prestazioni¹⁴. La letteratura di cui sopra esamina e classifica i vari tipi di algoritmi per il rilevamento degli oggetti di salienza e ne descrive gli scenari applicativi, i database utilizzati e le metriche di valutazione. Questo articolo fornisce anche un'analisi qualitativa e quantitativa degli algoritmi proposti per quanto riguarda i database e le metriche di valutazione suggeriti.

Tutti gli algoritmi di cui sopra hanno ottenuto risultati notevoli nei database pubblici, fornendo una base per il rilevamento di oggetti salienti in ambienti complessi. Sebbene ci siano stati numerosi risultati di ricerca in questo campo sia a livello nazionale che internazionale, ci sono ancora alcune questioni da affrontare. (1) Gli algoritmi tradizionali non di deep learning tendono ad avere una bassa precisione a causa della loro dipendenza da caratteristiche etichettate manualmente come colore, consistenza e frequenza, che possono essere facilmente influenzate dall'esperienza e dalla percezione soggettiva. Di conseguenza, la precisione delle loro capacità di rilevamento degli oggetti salienti è diminuita. Il rilevamento di oggetti salienti in ambienti complessi utilizzando algoritmi tradizionali di apprendimento non profondo è impegnativo a causa della loro difficoltà nel gestire scenari intricati. (2) I metodi convenzionali per il rilevamento di oggetti salienti mostrano un'accuratezza limitata a causa della loro dipendenza da caratteristiche etichettate manualmente come colore, consistenza e frequenza. Inoltre, il rilevamento a livello di area può essere dispendioso dal punto di vista computazionale, spesso ignorando la coerenza spaziale e tende a rilevare male i contorni degli oggetti. Questi problemi devono essere affrontati per migliorare la precisione del rilevamento degli oggetti salienti. (3) Il rilevamento di oggetti salienti in ambienti complessi rappresenta una sfida per la maggior parte degli algoritmi. La maggior parte degli algoritmi di rilevamento degli oggetti salienti deve affrontare sfide serie a causa dell'ambiente di rilevamento degli oggetti salienti sempre più complesso con sfondi variabili (colori di sfondo e di primo piano simili, trame di sfondo complesse, ecc.), molte incertezze come dimensioni incoerenti degli oggetti di rilevamento e la definizione poco chiara dei bordi di primo piano e sfondo.

La maggior parte degli algoritmi attuali mostra una bassa precisione nel rilevamento di oggetti salienti in ambienti complessi con colori di sfondo e di primo piano simili, trame di sfondo complesse e bordi sfocati. Sebbene gli attuali algoritmi degli oggetti salienti basati sul deep learning dimostrino una maggiore precisione rispetto ai metodi di rilevamento tradizionali, le caratteristiche dell'immagine sottostante che utilizzano non sono ancora in grado di caratterizzare efficacemente le caratteristiche semantiche, lasciando spazio per miglioramenti nelle loro prestazioni.

In sintesi, questo studio propone una rete neurale profonda end-to-end per un algoritmo di rilevamento di oggetti salienti, con l'obiettivo di migliorare l'accuratezza del rilevamento di oggetti salienti in ambienti complessi, migliorare i bordi di destinazione e caratterizzare meglio le caratteristiche semantiche. I contributi di questo documento sono i seguenti: (1) La prima rete impiega VGG16 come rete di base e modifica i suoi cinque livelli di pooling utilizzando l'algoritmo del "foro"¹¹. La rete neurale multiscala a livello di pixel completamente convoluzionale apprende le caratteristiche dell'immagine da diverse scale spaziali, affrontando la sfida dei campi recettivi statici attraverso vari strati di reti neurali profonde e migliorando l'accuratezza del rilevamento in aree di messa a fuoco significative nel campo. (2) I recenti sforzi per migliorare l'accuratezza del rilevamento di oggetti salienti si sono concentrati sull'utilizzo di reti neurali più profonde, come VGG16, per estrarre sia le caratteristiche di profondità dalla rete di codificatori che le caratteristiche superficiali dalla rete di decodificatori. Questo approccio migliora in modo efficace l'accuratezza del rilevamento dei contorni degli oggetti e migliora le informazioni semantiche, in particolare in ambienti complessi con sfondi variabili, dimensioni degli oggetti incoerenti e confini indistinti tra primo piano e sfondo. (3) I recenti sforzi per migliorare la precisione del rilevamento di oggetti salienti hanno enfatizzato l'uso di reti più profonde, tra cui VGG16, per estrarre caratteristiche profonde dalla rete di codificatori e caratteristiche superficiali dalla rete di decodificatori. Questo approccio ha dimostrato un migliore rilevamento dei confini degli oggetti e maggiori informazioni semantiche, specialmente in ambienti complessi con sfondi, dimensioni degli oggetti e confini indistinti tra il primo piano e lo sfondo. Inoltre, è stata implementata l'integrazione di un modello di campo casuale condizionale (CRF) completamente connesso per aumentare la coerenza spaziale e la precisione dei contorni delle mappe salienti. L'efficacia di questo approccio è stata valutata su set di dati SOD e ECSSD con background complessi ed è risultata statisticamente significativa.

Lavoro correlato
Fu et ^al.15 hanno proposto un approccio congiunto che utilizza l'RGB e il deep learning per il rilevamento di oggetti salienti. Lai et ^al.16 hanno introdotto un modello debolmente supervisionato per il rilevamento di oggetti salienti, imparando la salienza dalle annotazioni, utilizzando principalmente etichette scarabocchiate per risparmiare tempo di annotazione. Sebbene questi algoritmi presentassero una fusione di due reti complementari per il rilevamento di oggetti di salienza, mancano di un'indagine approfondita sul rilevamento di salienza in scenari complessi. Wang et ^al.17 hanno progettato una fusione iterativa a due modalità delle caratteristiche della rete neurale, sia dal basso verso l'alto che dall'alto verso il basso, ottimizzando progressivamente i risultati dell'iterazione precedente fino alla convergenza. Zhang et ^al.18 hanno fuso efficacemente l'informazione semantica e spaziale dell'immagine utilizzando reti profonde con trasferimento bidirezionale di informazioni rispettivamente da strati superficiali a profondi e da profondi a superficiali. Il rilevamento di oggetti salienti utilizzando un modello di apprendimento reciproco è stato proposto da Wu et ^al.19. Il modello utilizza informazioni in primo piano e sui bordi all'interno di una rete neurale convoluzionale per facilitare il processo di rilevamento. Questi modelli di rilevamento di oggetti salienti basati su reti neurali profonde hanno raggiunto prestazioni notevoli su set di dati disponibili pubblicamente, consentendo il rilevamento di oggetti salienti in scene naturali complesse. Ciononostante, la progettazione di modelli ancora più avanzati rimane un obiettivo importante in questo campo di ricerca e funge da motivazione principale per questo studio.

Quadro generale
La rappresentazione schematica del modello proposto, come illustrato nella Figura 1, è derivata principalmente dall'architettura VGG16, che incorpora sia una rete neurale multiscala completamente convoluzionale (DCL) a livello di pixel che una rete di codificatori-decodificatori profondi (DEDN). Il modello elimina tutti i pooling finali e gli strati completamente connessi di VGG16, adattandosi al contempo alle dimensioni dell'immagine di input di L × A. Il meccanismo operativo prevede l'elaborazione iniziale dell'immagine in ingresso tramite il DCL, facilitando l'estrazione di feature profonde, mentre le feature superficiali sono ottenute dalle reti DEDN. L'amalgama di queste caratteristiche viene successivamente sottoposta a un modello di campo casuale condizionale (CRF) completamente connesso, aumentando la coerenza spaziale e l'accuratezza del contorno delle mappe di salienza prodotte.

Per accertare l'efficacia del modello, è stato sottoposto a test e convalida su set di dati SOD²⁰ e ECSSD²¹ con sfondi intricati. Dopo che l'immagine di input passa attraverso il DCL, vengono ottenute diverse mappe di caratteristiche in scala con vari campi recettivi e la semantica contestuale viene combinata per produrre una mappa saliente W × H con coerenza interdimensionale. Il DCL impiega una coppia di livelli convoluzionali con kernel 7 x 7 per sostituire il livello di pooling finale della rete VGG16 originale, migliorando la conservazione delle informazioni spaziali nelle mappe delle caratteristiche. Questo, combinato con la semantica contestuale, produce una mappa saliente W × H con coerenza interdimensionale. Allo stesso modo, la Deep Encoder-Decoder Network (DEDN) utilizza livelli convoluzionali con 3 x 3 kernel nei decodificatori e un singolo livello convoluzionale dopo l'ultimo modulo di decodifica. Sfruttando le caratteristiche profonde e superficiali dell'immagine, è possibile generare una mappa saliente con una dimensione spaziale di W × H, affrontando la sfida dei confini indistinti degli oggetti. Lo studio descrive una tecnica pionieristica per il rilevamento di oggetti salienti che amalgama i modelli DCL e DEDN in una rete unificata. I pesi di queste due reti profonde vengono appresi attraverso un processo di addestramento e le mappe di salienza risultanti vengono unite e quindi perfezionate utilizzando un campo casuale condizionale (CRF) completamente connesso. L'obiettivo principale di questo perfezionamento è migliorare la coerenza spaziale e la localizzazione delle curve di livello.

Rete neurale multiscala completamente convoluzionale a livello di pixel
L'architettura VGG16 originariamente consisteva in cinque livelli di pooling, ciascuno con uno stride di 2. Ogni livello di pooling comprime le dimensioni dell'immagine per aumentare il numero di canali, ottenendo più informazioni contestuali. Il modello DCL si ispira alla letteratura¹³ ed è un miglioramento rispetto al framework di VGG16. In questo articolo viene utilizzato un modello DCL¹¹ a livello di pixel, come mostrato nella Figura 2 all'interno dell'architettura di VGG16, una rete neurale convoluzionale profonda. I quattro livelli di pooling massimi iniziali sono interconnessi con tre kernel. Il primo kernel è 3 × 3 × 128; il secondo kernel è 1 × 1 × 128; e il terzo kernel è 1 × 1 × 1. Per ottenere una dimensione uniforme delle mappe di funzionalità dopo i quattro livelli di pooling iniziali, collegati a tre kernel, con ogni dimensione equivalente a un ottavo dell'immagine originale, la dimensione del passo del primo kernel connesso a questi quattro livelli di pooling più grandi è impostata rispettivamente su 4, 2, 1 e 1.

Per preservare il campo recettivo originale nei diversi kernel, viene utilizzato l'"algoritmo hole" proposto in letteratura¹¹ per estendere la dimensione del kernel aggiungendo zeri, mantenendo così l'integrità del kernel. Queste quattro mappe di funzionalità sono collegate al primo kernel con diverse dimensioni di passo. Di conseguenza, le mappe delle caratteristiche prodotte nella fase finale possiedono dimensioni identiche. Le quattro mappe delle caratteristiche costituiscono un insieme di caratteristiche multi-scala ottenute da scale distinte, ognuna delle quali rappresenta dimensioni variabili dei campi recettivi. Le mappe delle caratteristiche risultanti ottenute dai quattro livelli intermedi sono concatenate con la mappa delle caratteristiche finale derivata da VGG16, generando così un'uscita a 5 canali. L'output risultante viene successivamente sottoposto a un kernel 1 × 1 × 1 con la funzione di attivazione del sigma, producendo infine la mappa saliente (con una risoluzione di un ottavo dell'immagine originale). L'immagine viene sovracampionata e ingrandita utilizzando l'interpolazione bilineare, assicurando che l'immagine risultante, denominata mappa di salienza, mantenga una risoluzione identica a quella dell'immagine iniziale.

Rete di encoder-decoder profonda
Allo stesso modo, la rete VGG16 viene utilizzata come rete backbone. VGG16 è caratterizzato da un basso numero di canali di feature map poco profondi ma ad alta risoluzione e da un elevato numero di canali di feature profondi ma a bassa risoluzione. Il pooling dei layer e il downsampling aumentano la velocità di calcolo della rete profonda al costo di ridurre la risoluzione della mappa delle caratteristiche. Per risolvere questo problema, seguendo l'analisi in letteratura¹⁴, la rete di codificatori viene utilizzata per modificare la connettività completa dell'ultimo livello di pooling nel VGG16 originale. Questa modifica comporta la sostituzione con due strati convoluzionali con 7 × 7 kernel (i kernel convoluzionali più grandi aumentano il campo recettivo). Entrambi i kernel di convoluzione sono dotati di un'operazione di normalizzazione (BN) e di un'unità lineare modificata (ReLU). Questa regolazione si traduce in una mappa delle funzioni di output del codificatore che conserva meglio le informazioni sullo spazio immagine.

Mentre il codificatore migliora la semantica dell'immagine di alto livello per la localizzazione globale degli oggetti salienti, il problema della sfocatura dei contorni dell'oggetto saliente non viene migliorato in modo efficace. Per affrontare questo problema, le caratteristiche profonde vengono fuse con le caratteristiche superficiali, ispirate al lavoro di rilevamento dei bordi¹², proponendo il modello di rete encoder-decoder (DEDN) come mostrato nella Figura 3. L'architettura del codificatore comprende tre kernel interconnessi con i quattro iniziali, mentre il decodificatore migliora sistematicamente la risoluzione della mappa delle funzionalità utilizzando i valori massimi recuperati dai livelli di pooling massimi.

In questa metodologia innovativa per il rilevamento di oggetti salienti, durante la fase di decodifica, viene utilizzato uno strato convoluzionale con un kernel 3 × 3 in combinazione con uno strato di normalizzazione batch e un'unità lineare adattata. Al termine del modulo di decodifica finale all'interno dell'architettura del decodificatore, viene impiegato uno strato convoluzionale a canale solitario per ottenere una mappa saliente delle dimensioni spaziali W × H. La mappa saliente viene generata attraverso una fusione collaborativa del modello codificatore-decodificatore, che produce il risultato, e la fusione complementare dei due, cioè la fusione complementare di informazioni profonde e informazioni superficiali. In questo modo non solo si ottiene una localizzazione accurata dell'oggetto saliente e si aumenta il campo recettivo, ma si preservano anche efficacemente le informazioni dettagliate dell'immagine e si rafforza il confine dell'oggetto saliente.

Meccanismo di integrazione
L'architettura del codificatore comprende tre kernel, associati ai quattro livelli di pooling massimi iniziali del modello VGG16. Al contrario, il decodificatore è intenzionalmente formulato per aumentare progressivamente la risoluzione delle mappe delle caratteristiche acquisite dai layer di up-sampling sfruttando i valori massimi ottenuti dai corrispondenti layer di pooling. Nel decodificatore viene quindi utilizzato uno strato convoluzionale che utilizza un kernel 3 x 3, uno strato di normalizzazione batch e un'unità lineare modificata, seguito da uno strato convoluzionale a canale singolo per generare una mappa saliente delle dimensioni L × A. I pesi delle due reti profonde vengono appresi attraverso cicli di allenamento alternati. I parametri della prima rete sono stati mantenuti fissi, mentre i parametri della seconda rete sono stati sottoposti ad addestramento per un totale di cinquanta cicli. Durante il processo, i pesi della mappa di salienza (^S1 e ^S2) utilizzati per la fusione vengono aggiornati tramite un gradiente casuale. La funzione di perdita¹¹ è:

(1)

Nell'espressione data, il simbolo G rappresenta il valore etichettato manualmente, mentre W indica l'insieme completo dei parametri di rete. Il peso β_i funge da fattore di bilanciamento per regolare la proporzione di pixel salienti rispetto a pixel non salienti nel processo di calcolo.

L'immagine I è caratterizzata da tre parametri: |I|, |Io|_- e |Io|₊, che rappresentano rispettivamente il numero totale di pixel, il numero di pixel non salienti e il numero di pixel salienti.

Poiché le mappe salienti ottenute dalle due reti di cui sopra non considerano la coerenza dei pixel vicini, viene utilizzato un modello di raffinamento della salienza a livello di pixel completamente connesso CRF¹⁵ per migliorare la coerenza spaziale. L'equazione energetica¹¹ è la seguente, risolvendo il problema dell'etichettatura dei pixel binari.

(2)

dove L indica l'etichetta binaria (valore saliente o valore non saliente) assegnata a tutti i pixel. La variabile P(l_i) denota la probabilità che a un dato pixel x_ivenga assegnata un'etichetta specifica l_i, indicando la probabilità che il pixel x_isia salienza. All'inizio, P(1) = S_ie P(0) = 1 - S_i, dove S_idenota il valore di salienza al pixel x_iall'interno della mappa di salienza fusa S. θ_i,j(l_{i,l j}) è il potenziale a coppie, definito come segue.

(3)

Tra questi, se l_i≠ l_j, allora μ(l_{i,l j}) = 1, altrimenti μ(l_{i,l j}) = 0. Il calcolo di θ_i,j comporta l'utilizzo di due kernel, dove il kernel iniziale dipende sia dalla posizione del pixel P che dall'intensità del pixel I. Ciò si traduce nella vicinanza di pixel con colori simili che mostrano valori di salienza comparabili. I due parametri, σ_α e σ_β, regolano la misura in cui la somiglianza dei colori e la vicinanza spaziale influenzano il risultato. L'obiettivo del secondo kernel è quello di eliminare piccole regioni isolate. La minimizzazione dell'energia si ottiene attraverso un filtraggio ad alta dimensionalità, che accelera il campo medio della distribuzione del campo casuale condizionale (CRF). Al momento del calcolo, la mappa saliente indicata come S_crf mostra una maggiore coerenza spaziale e contorno per quanto riguarda gli oggetti salienti rilevati.

Configurazioni sperimentali
In questo articolo, una rete profonda per il rilevamento di bersagli salienti basata sulla rete neurale VGG16 viene costruita utilizzando Python. Il modello proposto viene confrontato con altri metodi utilizzando i set di dati SOD²⁰ e ECSSD²¹ . Il database di immagini SOD è noto per i suoi sfondi complessi e disordinati, la somiglianza nei colori tra primo piano e sfondo e le piccole dimensioni degli oggetti. A ogni immagine in questo set di dati viene assegnato un valore true etichettato manualmente per la valutazione delle prestazioni sia quantitativa che qualitativa. D'altra parte, il set di dati ECSSD è costituito principalmente da immagini provenienti da Internet, con scene naturali più complesse e realistiche con un basso contrasto tra lo sfondo dell'immagine e gli oggetti salienti.

Gli indici di valutazione utilizzati per confrontare il modello in questo documento includono la curva Precision-Recall comunemente usata, F_βe E_MAE. Per valutare quantitativamente la mappa di salienza prevista, la curva Precision-Recall (P-R)²² viene impiegata alterando la soglia da 0 a 255 per binarizzare la mappa di salienza. F_βè una metrica di valutazione completa, calcolata con le equazioni di precisione e richiamo derivate dalla mappa dei salienti binarizzati e da una mappa dei valori reali.

(4)

dove β è il parametro del peso per regolare la precisione e il richiamo, impostando β² = 0.3. Il calcolo di E_MAEequivale a calcolare l'errore assoluto medio tra la mappa di salienza risultante e la mappa di verità di base, come definito dall'espressione matematica che segue:

(5)

Sia T_s(u,v) il valore estratto dei pixel salienti della mappa (u,v) e sia T_G(u,v) il valore corrispondente dei pixel reali della mappa (u,v).

1. Impostazione e procedura sperimentale

1. Caricare il modello VGG16 pre-addestrato.
   NOTA: Il primo passaggio consiste nel caricare il modello VGG16 pre-addestrato dalla libreria Keras⁶.
   1. Per caricare un modello VGG16 pre-addestrato in Python utilizzando le librerie di deep learning più diffuse come PyTorch (vedi Tabella dei materiali), segui questi passaggi generali:
      1. Importa torcia. Importate torchvision.models come modelli.
      2. Caricare il modello VGG16 pre-addestrato. vgg16_model = models.vgg16(pretrained=True).
      3. Assicurarsi che il riepilogo del modello VGG16 sia "print(vgg16_model)".
2. Definire i modelli DCL e DEDN.
   1. Per lo pseudo-codice dell'algoritmo DCL, fornire Input: Image dataset SOD e Output: modello DCL addestrato.
      1. Inizializzare il modello DCL con la rete backbone VGG16.
      2. Pre-elaborazione del set di dati dell'immagine D (ad esempio, ridimensionamento, normalizzazione).
      3. Suddividere il set di dati in set di training e di convalida.
      4. Definire la funzione di perdita per l'addestramento del modello DCL (ad esempio, l'entropia incrociata binaria).
      5. Impostare gli iperparametri per il training: Velocità di apprendimento (0,0001), Numero di epoche di training impostate (50), La dimensione del batch è (8), Ottimizzatore (Adam).
      6. Eseguire il training del modello DCL: per ogni epoca nel numero definito di epoche, eseguire l'operazione per ogni batch nel set di training. Immettere quanto segue:
         1. Passaggio in avanti: invia le immagini batch al modello DCL. Calcola la perdita utilizzando le mappe di salienza previste e le mappe di verità sul campo.
         2. Passaggio all'indietro: aggiorna i parametri del modello utilizzando l'estremità della discesa del gradiente. Calcolare la perdita di convalida e altre metriche di valutazione all'estremità del set di convalida.
      7. Salvare il modello DCL sottoposto a training.
      8. Restituire il modello DCL sottoposto a training.
   2. Per lo pseudo-codice per l'algoritmo DEDN, input: Set di dati di immagini (X), Mappe di salienza della verità di base (Y), Numero di iterazioni di addestramento (N).
      1. Per la rete di codificatori, assicurarsi che l'encoder sia basato sullo scheletro VGG16 con le modifiche (come indicato di seguito).
         NOTA: encoder_input = Input(shape=input_shape)
         encoder_conv1 = Conv2D(64, (3, 3), activation='relu', padding='same')(encoder_input)
         encoder_pool1 = MaxPooling2D((2, 2))(encoder_conv1)
         encoder_conv2 = Conv2D(128, (3, 3), activation='relu', padding='same')(encoder_pool1)
         encoder_pool2 = MaxPooling2D((2, 2))(encoder_conv2)
         encoder_conv3 = Conv2D(256, (3, 3), activation='relu', padding='same')(encoder_pool2)
         encoder_pool3 = MaxPooling2D((2, 2))(encoder_conv3)
      2. Per la rete di decodifica, assicurarsi che il decodificatore sia basato sullo scheletro VGG16 con le modifiche (come indicato di seguito).
         NOTA: decoder_conv1 = Conv2D(256, (3, 3), activation='relu', padding='same')(encoder_pool3)
         decoder_upsample1 = Sottocampionamento2D((2, 2))(decoder_conv1)
         decoder_conv2 = Conv2D(128, (3, 3), activation='relu', padding='same')(decoder_upsample1)
         decoder_upsample2 = Campionamento2D((2, 2))(decoder_conv2)
         decoder_conv3 = Conv2D(64, (3, 3), activation='relu', padding='same')(decoder_upsample2)
         decoder_upsample3 = Campionamento2D((2, 2))(decoder_conv3)
         decoder_output = Conv2D(1, (1, 1), activation='sigmoid', padding='same')(decoder_upsample3)
   3. Definire il modello DEDN. model = Modello (ingressi = encoder_input, uscite = decoder_output).
   4. Compilare il modello. model.compile (ottimizzatore = Adam, perdita = binary_crossentropy).
   5. Selezionare il ciclo di allenamento.
      NOTA: Per l'iterazione nell'intervallo (N): # Selezionare in modo casuale un batch di immagini e mappe di verità sul campo; batch_X, batch_Y = randomly_select_batch(X, Y, batch_size).
      1. Eseguire il training del modello nel batch. perdita = model.train_on_batch(batch_X, batch_Y). Stampare la perdita per il monitoraggio.
   6. Salvare il modello sottoposto a training. model.save ('dedn_model.h5').
3. Combinare.
   1. Combina gli output delle reti DCL e DEDN e perfeziona la mappa di salienza utilizzando un modello CRF (Conditional Random Field) completamente connesso.

2. Elaborazione delle immagini

1. Fare clic su Esegui codice per visualizzare l'interfaccia GUI (Figura 4).
2. Fare clic su Apri immagine per selezionare il percorso e quindi l'immagine da rilevare.
3. Fare clic sull'immagine visualizzata per visualizzare l'immagine selezionata per il rilevamento.
4. Fare clic su Avvia rilevamento per rilevare l'immagine selezionata.
   NOTA: Il risultato del rilevamento apparirà con l'immagine rilevata, cioè il risultato dell'oggetto saliente (Figura 5).
5. Fare clic su selezionare il percorso di salvataggio per salvare i risultati dell'immagine del rilevamento dell'oggetto saliente.

Questo studio introduce una rete neurale profonda end-to-end che comprende due reti complementari: una rete multiscala a livello di pixel completamente convoluzionale e una rete di codificatori-decodificatori profondi. La prima rete integra la semantica contestuale per derivare i contrasti visivi dalle mappe delle caratteristiche multiscala, affrontando la sfida dei campi recettivi fissi nelle reti neurali profonde su diversi livelli. La seconda rete utilizza le caratteristiche delle immagini profonde e poco profonde per mitigare il problema dei contorni sfocati negli oggetti target. Infine, viene applicato un modello di campo casuale condizionale (CRF) completamente connesso per migliorare la coerenza spaziale e i contorni della mappa di salienza.

Lo studio conduce un confronto qualitativo e quantitativo tra l'algoritmo proposto e dieci algoritmi esistenti nel campo. I risultati sperimentali dimostrano l'efficacia dell'algoritmo proposto nel migliorare l'accuratezza del rilevamento di oggetti significativi. Inoltre, l'algoritmo mostra una potenziale applicabilità in compiti visivi di potenza, offrendo prospettive promettenti in vari ambienti complessi nell'ambito delle reti elettriche intelligenti.

Esperimenti di ablazione
L'attuale indagine ha eseguito una serie di esperimenti di ablazione sul database SOD per valutare l'efficacia dell'algoritmo. I risultati di tali esperimenti sono dettagliati nella Tabella 1. (1) Le metriche di valutazione utilizzate per confrontare il modello sono la curva di richiamo di precisione²², F_βed E_MAE. I risultati della Tabella 1 (n. 1) mostrano che la rimozione del modello DCL dall'algoritmo provoca una diminuzione del valore _{di F β}e un aumento del valore E_MAE. L'osservazione di cui sopra suggerisce che i Dynamic Convolutional Layers (DCL) possono avere la capacità di rafforzare l'efficacia delle reti neurali profonde integrando campi recettivi dinamici in diversi strati, che, a loro volta, possono aumentare il contrasto visivo delle mappe delle caratteristiche multiscala. (2) Dalla Tabella 1 (No.2), possiamo vedere che l'algoritmo in questo documento elimina solo la struttura DEDN, confrontando con il modulo completo nella Tabella 1 (No.3), il valore F_β nella Tabella 1 (No.2) diminuisce e il valore E_MAE aumenta, il che indica che il DEDN può individuare in modo efficace e preciso la prominenza, aumentare il campo recettivo, e mantenere le informazioni dettagliate dell'immagine, rafforzando al contempo i confini della prominenza.

La Figura 6 presenta i risultati della visualizzazione dell'esperimento di ablazione. Le immagini sono disposte da sinistra a destra, mostrando l'immagine originale, il risultato dell'algoritmo DCL, il risultato dell'algoritmo DEDN, l'algoritmo proposto in questo documento e la corrispondente immagine di base. A un esame più attento della Figura 6, è evidente che l'algoritmo DCL tende a descrivere il limite di destinazione quando rileva le immagini nel database SOD, ma fatica a filtrare efficacemente lo sfondo. L'algoritmo DEDN, d'altra parte, rafforza il limite di destinazione, ma affronta sfide nella soppressione delle informazioni di ridondanza in background. Al contrario, l'algoritmo proposto in questo articolo combina i punti di forza di questi due algoritmi in modo complementare, evidenziando efficacemente il target e sopprimendo le informazioni di ridondanza da sfondi complessi. I risultati di questo documento superano quelli di entrambi gli algoritmi da soli.

Confronto con altri algoritmi avanzati
Per valutare le prestazioni dell'algoritmo proposto, è stata condotta un'analisi comparativa con undici importanti metodi di rilevamento di oggetti salienti, vale a dire GMR²³, GS²⁴, SF²⁵, PD²⁶, SS²⁷, DRFI²⁸, MDF²⁹, ELD³⁰, DHS³¹ e DCL¹¹. Tra questi, GMR²³, GS²⁴, SF²⁵, PD²⁶, SS²⁷ e DRFI²⁸ sono metodi tradizionali di rilevamento della salienza non supervisionati ad alte prestazioni comunemente impiegati come parametri di riferimento da molti modelli di salienza profonda. I restanti quattro metodi sfruttano reti neurali convoluzionali profonde e hanno dimostrato prestazioni superiori nella rispettiva letteratura di ricerca. Le metriche di valutazione utilizzate per questo studio includono le curve PR, i valori massimi di misura F e l'errore assoluto medio (MAE). I set di dati di test selezionati comprendono set di dati SOD ed ECSSD.

Confronto quantitativo
La Figura 7 illustra le curve di richiamo di precisione (PR) confrontando l'algoritmo proposto in questo studio con altri 10 importanti metodi di rilevamento di oggetti salienti sui set di dati di immagini SOD ed ECSSD disponibili pubblicamente. Le curve indicano chiaramente che l'algoritmo proposto in questo studio supera gli altri 10 algoritmi, convalidando così le prestazioni di rilevamento superiori del metodo presentato in questo articolo. Di particolare rilievo è la capacità di questo algoritmo di mantenere un'elevata precisione anche quando il richiamo si avvicina a 1, indicando la sua accurata segmentazione degli oggetti visivamente salienti e garantendone l'integrità. La Tabella 2 fornisce un confronto quantitativo dei metodi sui set di dati di test SOD ed ECSSD, rivelando che il nostro algoritmo raggiunge prestazioni migliori in termini di misura F massima (F_β) ed errore assoluto medio (E_MAE), principalmente attribuiti alla combinazione complementare della rete DCL e della rete DEDN.

Confronto qualitativo
Inoltre, è stata condotta una valutazione qualitativa per giustapporre i risultati visivi delle tecniche analizzate, come illustrato nella Figura 8. Queste figure mostrano una sequenza di immagini disposte da sinistra a destra, a partire dalle immagini originali, seguite da GMR²³, GS²⁴, SF²⁵, PD²⁶, SS²⁷, DRFI²⁸, MDF²⁹, ELD³⁰, DHS³¹ e DCL¹¹, l'algoritmo proposto in questo articolo e la mappa di base.

Nella Figura 8A viene presentato un confronto qualitativo nel set di dati SOD. È evidente che l'immagine originale nella colonna 1 mostra una distribuzione dei colori relativamente simile tra gli elementi di sfondo e di primo piano. Inoltre, la prima e la terza mappa di salienza presentano una trama di sfondo più intricata, che potenzialmente impedisce il rilevamento dell'oggetto saliente. L'algoritmo delineato in questo studio mostra un miglioramento significativo nel rilevamento di oggetti salienti in ambienti complessi, superando le prestazioni di altri algoritmi esistenti. L'immagine iniziale nella colonna 1, in particolare la seconda immagine, contiene rami di sfondo che si mescolano con l'animale in primo piano, ponendo una sfida per le valutazioni corrette dell'oggetto in primo piano. L'algoritmo proposto in questo studio affronta con successo il problema dell'interferenza di fondo ed evidenzia efficacemente la regione dell'oggetto in primo piano. L'esperimento dimostra che l'algoritmo proposto raggiunge un'elevata accuratezza e precisione nella gestione di immagini con sfondi complessi.

Nella Figura 8B, viene presentato un confronto qualitativo all'interno del set di dati ECSSD, che mostra i risultati del contrasto visivo di vari metodi di rilevamento di oggetti salienti. I risultati indicano che l'algoritmo proposto raggiunge prestazioni di rilevamento superiori in scene naturali diverse e complesse. Queste immagini di scene naturali comprendono scenari come oggetti salienti in contatto con i contorni dell'immagine nella prima e nella seconda immagine e basso contrasto e somiglianza di colore tra il primo piano e lo sfondo nella terza immagine. Attraverso questi risultati visualizzati, l'algoritmo qui proposto evidenzia efficacemente gli oggetti salienti completi, garantendo al contempo confini chiari degli oggetti. Indipendentemente dalla scala degli oggetti salienti, grandi o piccoli che siano, l'algoritmo mostra costantemente un'elevata precisione di segmentazione, convalidandone l'efficacia. Inoltre, rispetto ad altri metodi, l'algoritmo presentato in questo studio dimostra una maggiore robustezza, mitigando i falsi rilevamenti nelle regioni di salienza (o regioni di sfondo).

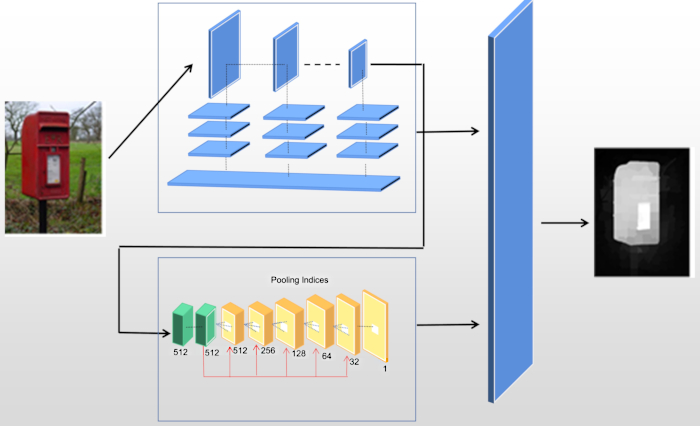

Figura 1: Struttura complessiva. Rappresentazione schematica del modello proposto. Fare clic qui per visualizzare una versione più grande di questa figura.

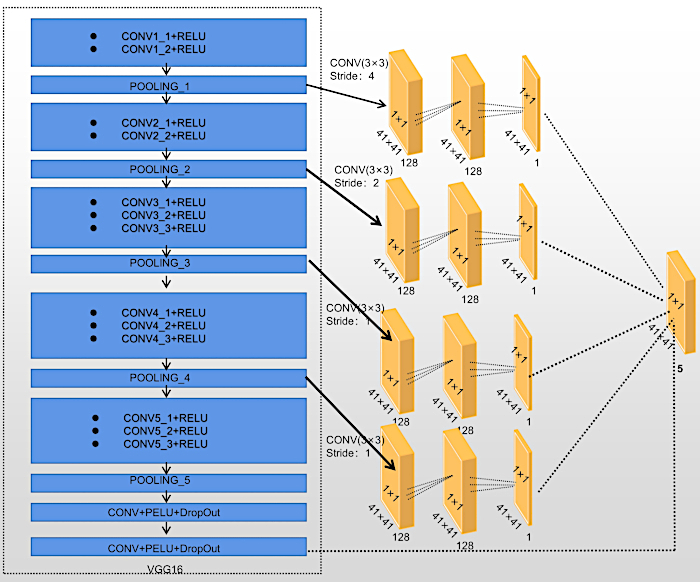

Figura 2: Il modello DCL a livello di pixel. Un modello DCL a livello di pixel viene utilizzato all'interno dell'architettura di VGG16, una rete neurale convoluzionale profonda. I quattro livelli di pooling massimi iniziali sono interconnessi con tre kernel. Fare clic qui per visualizzare una versione più grande di questa figura.

Figura 3: Modello di rete di codifica-decodifica (DEDN). Le caratteristiche profonde si fondono con le caratteristiche superficiali ispirate al lavoro di rilevamento dei bordi, proponendo il modello di rete encoder-decoder (DEDN). Fare clic qui per visualizzare una versione più grande di questa figura.

Figura 4: L'interfaccia GUI. Il codice viene eseguito per generare un'interfaccia GUI per un facile utilizzo. Fare clic qui per visualizzare una versione più grande di questa figura.

Figura 5: Demo dell'interfaccia GUI. Presentazione dell'interfaccia GUI per un facile confronto dei risultati delle immagini di test. Fare clic qui per visualizzare una versione più grande di questa figura.

Figura 6: I risultati di visualizzazione dell'esperimento di ablazione. (A) L'immagine originale, (B) l'algoritmo DCL, (C) l'algoritmo DEDN, (D) l'algoritmo utilizzato nel presente studio e (E) l'immagine di base corrispondente sono mostrati da sinistra a destra. Come si può vedere dalla Figura 6, (B) l'algoritmo DCL può descrivere solo il limite del bersaglio quando si rilevano le immagini e lo sfondo è difficile da filtrare. (C) L'algoritmo DEDN ha l'effetto di rafforzare il limite di destinazione, ma è altrettanto difficile sopprimere le informazioni di ridondanza in background; mentre (D) l'algoritmo in questo articolo combina questi due algoritmi in modo complementare, evidenziando il bersaglio e sopprimendo le informazioni di ridondanza dello sfondo complesso. Fare clic qui per visualizzare una versione più grande di questa figura.

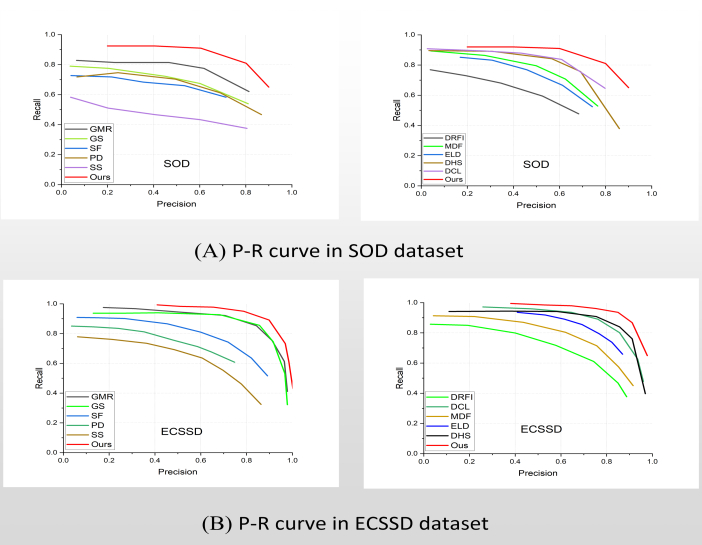

Figura 7: Curva P-R. (A) Le curve P-R si trovano rispettivamente nei database SOD e (B) le curve P-R sono nei database ECSSD. Le curve P-R dell'algoritmo di questo studio sia in (A) che in (B) sono superiori a quelle degli altri 10 algoritmi, il che dimostra che l'algoritmo in questo articolo ha un'elevata precisione rispetto a questi 10 algoritmi. Fare clic qui per visualizzare una versione più grande di questa figura.

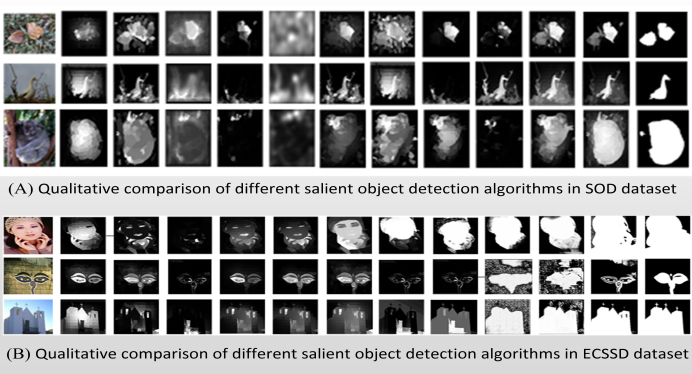

Figura 8: Confronto qualitativo. Confronto qualitativo di diversi algoritmi di rilevamento di oggetti salienti rispettivamente nei database SOD (A) e ECSSD (B). Leimmagini di input originali sono presentate da sinistra a destra, GMR, GS, SF, PD, SS, DRFI, MDF, ELD, DHS e DCL, l'algoritmo proposto in questo studio e la mappa di base. Come si vede in (A), l'algoritmo delineato fornisce un miglioramento significativo nel rilevamento di oggetti salienti in ambienti complessi, superando le prestazioni di altri algoritmi esistenti. Come si può vedere in (B), l'algoritmo proposto in questo studio ha una maggiore robustezza rispetto ad altri metodi perché riduce la falsa rilevazione delle regioni salienti (o di fondo). Fare clic qui per visualizzare una versione più grande di questa figura.

Tabella 1: Risultati degli esperimenti di ablazione.

Tabella 2: I valori massimi di misura F (F_β) e MAE (Mean Absolute Error) di vari algoritmi su due set di dati di immagini.

L'articolo introduce una rete neurale profonda end-to-end specificamente progettata per il rilevamento di oggetti salienti in ambienti complessi. La rete è composta da due componenti interconnessi: una rete multiscala completamente convoluzionale (DCL) a livello di pixel e una rete di codifica-decodificatore profondo (DEDN). Questi componenti lavorano in sinergia, incorporando la semantica contestuale per generare contrasti visivi all'interno di mappe di caratteristiche multiscala. Inoltre, sfruttano le caratteristiche dell'immagine sia profonda che superficiale per migliorare la precisione della delineazione dei confini degli oggetti. L'integrazione di un modello CRF (Conditional Random Field) completamente connesso migliora ulteriormente la coerenza spaziale delle mappe di salienza e della delineazione delle curve di livello.

Per raggiungere questo obiettivo, sono state costruite due reti profonde, ovvero la rete Deep Context Learning (DCL) e la Deep Encoder-Decoder Network (DEDN), basate sull'architettura VGG16. Come spiegato nella fase operativa 1.2, le immagini di input elaborate attraverso il DCL producono mappe di caratteristiche di varie scale, caratterizzate da campi recettivi distinti. Queste mappe vengono successivamente combinate con la semantica contestuale, generando infine mappe di salienza con dimensioni W × H, che possiedono coerenza interdimensionale. In particolare, il DCL¹¹ utilizza una coppia di strati convoluzionali, ciascuno dotato di un kernel 7 x 7, per sostituire il livello di pooling finale della rete VGG16 originale. Questa modifica è fondamentale per preservare le informazioni spaziali all'interno delle mappe delle caratteristiche. In collaborazione con la semantica contestuale, si traduce in mappe di salienza dotate di coerenza interdimensionale.

Allo stesso tempo, la Deep Encoder-Decoder Network (DEDN)¹⁴ impiega 3 x 3 livelli convoluzionali del kernel nella sua sezione di decodifica, seguiti da un singolo strato convoluzionale dopo l'ultimo modulo di decodifica. Questa integrazione di caratteristiche profonde e superficiali da parte del DEDN facilita la generazione di mappe di salienza con dimensioni spaziali W × H, affrontando le sfide associate ai confini indistinti degli oggetti. La ricerca presentata in questo articolo introduce una tecnica pionieristica per il rilevamento di oggetti salienti, come spiegato nella fase operativa 1.3. Amalgama i modelli DCL e DEDN in una struttura di rete unificata attraverso un processo di addestramento che apprende i pesi di queste due reti profonde e successivamente unisce le mappe di salienza acquisite. Un ulteriore perfezionamento si ottiene applicando i campi casuali condizionali (CRF) in modo completamente connesso. L'obiettivo principale di questo perfezionamento è quello di migliorare la coerenza spaziale e la localizzazione dei contorni.

Entrambe le reti sono state migliorate utilizzando l'architettura VGG16 come spina dorsale della rete neurale, fondendosi infine attraverso i campi casuali condizionali (CRF). Sebbene l'algoritmo proposto dimostri un notevole potenziale nel campo del rilevamento di bersagli all'interno di ambienti complessi, le future iniziative di ricerca saranno dirette a migliorarne l'efficienza computazionale. L'obiettivo è quello di ottenere una velocità di elaborazione superiore senza compromettere le prestazioni di rilevamento.

L'algoritmo proposto è sottoposto a un'ampia valutazione rispetto a 10 algoritmi contemporanei sui database SOD²⁰ e ECSSD²¹ . I risultati della valutazione indicano che l'algoritmo proposto supera altri approcci in termini di precisione e accuratezza, stabilendo la sua efficacia nel rilevamento di oggetti salienti all'interno di ambienti complessi. Inoltre, l'algoritmo è promettente per la trasferibilità a compiti visivi nel campo dei sistemi di alimentazione elettrica. Ha un potenziale significativo per applicazioni come la segmentazione degli isolanti e il rilevamento precoce dei rischi di incendio in ambienti complessi all'interno di reti elettriche intelligenti.

Gli autori non hanno nulla da rivelare.

Questo lavoro è supportato dall'istituzione del programma di finanziamento del progetto di finanziamento del progetto di ricerca scientifica chiave degli istituti di istruzione superiore provinciali dell'Henan del 2024 (numero di progetto: 24A520053). Questo studio è supportato anche dalla costruzione di corsi dimostrativi caratteristici per la creazione e l'integrazione specializzata nella provincia di Henan.
