Utilizzo di uno spettrometro ciclico per la mobilità ionica per esperimenti di mobilità ionica tandem

La spettrometria di mobilità ionica (IMS) è un interessante complemento alla spettrometria di massa per la caratterizzazione delle biomolecole, in particolare perché è sensibile all'isomeria. Questo protocollo descrive un esperimento IMS (IMS/IMS) in tandem, che permette l'isolamento di una molecola e la generazione dei profili di mobilità dei suoi frammenti.

Una caratterizzazione accurata delle strutture chimiche è importante per comprenderne i meccanismi biologici sottostanti e le proprietà funzionali. La spettrometria di massa (MS) è uno strumento popolare, ma non è sempre sufficiente per svelare completamente tutte le caratteristiche strutturali. Ad esempio, sebbene i carboidrati siano biologicamente rilevanti, la loro caratterizzazione è complicata da numerosi livelli di isomeria. La spettrometria di mobilità ionica (IMS) è un complemento interessante perché è sensibile alle conformazioni ioniche e, quindi, all'isomeria.

Inoltre, i recenti progressi hanno migliorato significativamente la tecnica: l'ultima generazione di strumenti IMS ciclici offre funzionalità aggiuntive rispetto agli strumenti IMS lineari, come un maggiore potere risolutivo o la possibilità di eseguire esperimenti di mobilità ionica tandem (IMS/ IMS). Durante IMS/IMS, uno ione viene selezionato in base alla sua mobilità ionica, frammentato e rianalizzato per ottenere informazioni sulla mobilità ionica sui suoi frammenti. Lavori recenti hanno dimostrato che i profili di mobilità dei frammenti contenuti in tali dati IMS / IMS possono agire come un'impronta digitale di un particolare glicano e possono essere utilizzati in una strategia di rete molecolare per organizzare set di dati glicemici in modo strutturalmente rilevante.

L'obiettivo di questo protocollo è quindi quello di descrivere come generare dati IMS/IMS, dalla preparazione del campione alla calibrazione finale della sezione trasversale di collisione (CCS) della dimensione di mobilità ionica che produce spettri riproducibili. Prendendo l'esempio di un glicano rappresentativo, questo protocollo mostrerà come costruire una sequenza di controllo IMS / IMS su uno strumento IMS ciclico, come tenere conto di questa sequenza di controllo per tradurre il tempo di arrivo IMS in tempo di deriva (cioè il tempo di separazione effettivo applicato agli ioni) e come estrarre le informazioni di mobilità rilevanti dai dati grezzi. Questo protocollo è progettato per spiegare chiaramente i punti critici di un esperimento IMS/IMS e quindi aiutare i nuovi utenti IMS ciclici a eseguire acquisizioni semplici e riproducibili.

La caratterizzazione chimica completa delle biomolecole è fondamentale per comprendere le loro proprietà biologiche e funzionali sottostanti. A tal fine, le scienze "omiche" si sono sviluppate negli ultimi anni, mirando alla caratterizzazione su larga scala di strutture chimiche a concentrazioni biologiche. In proteomica e metabolomica, la SM è diventata uno strumento fondamentale per svelare l'eterogeneità strutturale che si trova nei mezzi biologici, in particolare grazie alla sua sensibilità e capacità di fornire informazioni strutturali attraverso la SM tandem (MS / MS). Nelle strategie MS/MS, uno ione viene selezionato in base alla sua massa, quindi frammentato e, infine, le masse dei suoi frammenti vengono acquisite per stabilire un'impronta digitale della molecola. Gli spettri MS/MS possono, in particolare, essere utilizzati per abbinare database ^spettrali1,2 o ricostruire provvisoriamente le strutture ^madri3,4. Nell'ipotesi che spettri simili appartengano a composti simili, i dati MS/MS possono anche essere utilizzati per costruire reti molecolari (MN) che collegano specie correlate attraverso un punteggio di ^{somiglianza5,6}.

Tuttavia, a causa della proprietà intrinseca della SM di rilevare il rapporto massa-carica (m / z) degli ioni, la tecnica è cieca a una serie di caratteristiche strutturali che rientrano nell'intervallo dell'isomeria (stereo). Ad esempio, i carboidrati sono costituiti da diverse subunità monosaccaridiche, molte delle quali sono stereoisomeri o addirittura epimeri (ad esempio, Glc vs. Gal o Glc vs. Man). Queste subunità sono collegate da legami glicosidici, che possono differire per la posizione del legame (regioisomerismo) e la configurazione sterica del carbonio anomerico (anomerismo). Queste caratteristiche rendono difficile per la SM autonoma distinguere tra isomeri di ^carboidrati7 e solo il regioisomerismo può essere affrontato utilizzando metodi di attivazione ad alta energia8,9,10. Sebbene la derivatizzazione sia un'opzione per interrompere l'equivalenza dei gruppi ^{stereoisomerici11}, richiede un'ampia preparazione del campione. Un'altra opzione più semplice è quella di accoppiare la SM con una dimensione analitica sensibile all'isomeria, come l'IMS.

Poiché questo protocollo è progettato per gli utenti che hanno già familiarità con i concetti di base di IMS e poiché le recensioni dettagliate sono disponibili ^altrove12,13, qui viene fornita solo una breve panoramica dei principi di IMS. IMS è un metodo di separazione in fase gassosa che si basa sull'interazione di ioni con un gas tampone e un campo elettrico, separando infine gli ioni in base alle loro conformazioni in fase gassosa. Diversi principi di IMS accoppiati a MS possono essere trovati su strumenti commerciali: alcuni operano alternando campi elettrici alti e bassi (IMS asimmetrico di campo, FAIMS), mentre la maggior parte opera entro il limite di campo basso, in particolare il tubo di deriva IMS (DTIMS, campo elettrico decrescente lineare), l'onda mobile IMS (TWIMS, onde di potenziale simmetrico) e l'IMS intrappolato (TIMS, alto flusso di ioni di intrappolamento del gas tampone contro i campi elettrici)¹³ . I metodi a basso campo consentono l'accesso a un cosiddetto CCS, una proprietà della coppia ione-gas che rappresenta la superficie (in ^Å2 o ^nm2) dello ione che interagisce con il gas tampone durante la separazione. La CCS è teoricamente indipendente dallo strumento ed è quindi utile per generare dati riproducibili tra diversi ^laboratori14. Le separazioni di mobilità ionica possono essere influenzate da vari parametri e, in particolare, dalle fluttuazioni della pressione del gas e della temperatura del gas nella cella di mobilità. La calibrazione CCS è un modo per rimediare a questo, poiché sia il calibrante che la specie di interesse saranno influenzati in modo ^simile13. Tuttavia, è obbligatorio installare lo strumento in una stanza a temperatura controllata e disporre di un sistema di controllo della pressione del gas affidabile.

Un'evoluzione interessante dell'IMS è IMS/IMS, che è stato introdotto per la prima volta nel 2006 dal gruppo di Clemmer come analogo di MS/^MS15,16. In IMS/IMS, uno ione di interesse è isolato selettivamente in base alla sua mobilità ionica; viene quindi attivato (fino a possibile frammentazione) e viene eseguita una nuova analisi IMS dello ione o dei frammenti attivati. Nel primo progetto strumentale, due celle IMS sono state messe in serie, separate da un imbuto ionico dove si trovava l'attivazione. Da allora, sebbene siano state proposte diverse configurazioni IMS/ IMS (per una revisione, vedi Eldrid e ^{Thalassinos17}), il primo spettrometro di massa commerciale con capacità IMS / IMS è diventato disponibile solo nel 201918. Questo strumento ha sostanzialmente migliorato il concetto iniziale combinandolo con un'altra svolta tecnologica: un design ciclico della cella IMS.

La cella IMS ciclica consente teoricamente di aumentare quasi infinitamente la lunghezza del percorso di deriva e, quindi, il potere risolutivo dello ^strumento19. Ciò è stato ottenuto per mezzo di una particolare geometria dello strumento, in cui la cella ciclica TWIMS è posizionata ortogonalmente all'asse ottico ionico principale. Una regione di matrice multifunzione all'ingresso della cella IMS consente di controllare la direzione del percorso ionico: (i) inviare ioni lateralmente per la separazione IMS, (ii) in avanti per il rilevamento MS o (iii) indietro dalla cella IMS per essere memorizzati in una cella prearray. Da questa cella di conservazione prearray, gli ioni possono essere attivati e i frammenti reiniettati nella cella IMS per la misurazione della mobilità ionica, un approccio che è stato utilizzato con successo per caratterizzare gli stereoisomeri20. In definitiva, i dati raccolti contengono mobilità ionica e informazioni m/z per il precursore e i suoi frammenti.

In una recente pubblicazione che ha utilizzato questo disegno ciclico per le analisi dei glicani (Ollivier et ^al.21), abbiamo dimostrato che il profilo di mobilità dei frammenti contenuti in tali dati IMS / IMS agisce come un'impronta digitale di una biomolecola che può essere utilizzata in una strategia di rete molecolare. La rete risultante, chiamata IM-MN, ha portato all'organizzazione di set di dati glicemici in modo strutturalmente rilevante, mentre la rete costruita esclusivamente da dati MS / MS (MS-MN) ha rivelato poche informazioni. Per completare questa pubblicazione e aiutare gli utenti di Cyclic IMS a implementare questo flusso di lavoro, questo protocollo fornisce una descrizione completa del protocollo utilizzato per raccogliere i dati. Questo protocollo si concentra solo sulla generazione dei dati IMS/IMS che gli utenti possono quindi utilizzare per costruire reti IM-MN (^vedi21) o per qualsiasi altra applicazione di loro scelta. La costruzione di IM-MN non sarà presa in considerazione nel presente documento, poiché i protocolli per il networking molecolare sono già ^{disponibili22}. Vengono evidenziati i punti cruciali che devono essere seguiti per generare acquisizioni IMS/IMS preziose e riproducibili. Prendendo l'esempio di uno degli oligosaccaridi studiati da Ollivier et al. ²¹, i seguenti passaggi sono dettagliati: (i) preparazione del campione, (ii) messa a punto dello strumento IMS ciclico, (iii) peak-picking automatizzato dei dati e (iv) calibrazione CCS.

NOTA: una panoramica del protocollo è fornita nella Figura 1. I parametri utilizzati per gli esperimenti descritti nel presente protocollo sono riportati nella Tabella supplementare S1 e nella Tabella supplementare S2.

1. Preparazione della soluzione campione

NOTA: Il protocollo è descritto utilizzando un pentasaccaride arabinoxilano (23-α-L-arabinofuranosil-xilotetraosio o ^XA2XX; vedere la Tabella dei materiali) come esempio.

1. Preparazione del solvente: 500 μM LiCl in 50:50 _H2O:MeOH (vol./vol.).
   1. Preparare una soluzione madre da 100 mM di cloruro di litio (LiCl) in _H2O pesando 212 mg di LiCl e aggiungere 50 mL di acqua deionizzata ad alta purezza (_H2O) in un tubo conico in polipropilene da 50 mL. Agitare fino a completa dissoluzione.
      NOTA: Il solvente viene drogato con un sale di litio per promuovere la formazione di addotti [M + Li] ⁺ nella fonte ionica dello spettrometro, poiché di solito produce spettri di frammentazione di migliore qualità rispetto ad altri addotti alcalini. L'uso di LiCl è raccomandato perché gli acidi organici (e quindi i loro sali) hanno precedentemente un impatto sui profili ^IMS23.
   2. In una bottiglia di vetro, diluire la soluzione madre LiCl 200x: a 250 μL della soluzione madre, aggiungere 24,75 mL di _H2O. Aggiungere 25 mL di metanolo (MeOH) per raggiungere una concentrazione finale di LiCl di 500 μM in 50:50 _H2O:MeOH (v/v). Sonicare per 2 minuti per degasare il solvente.
      NOTA: MeOH presenta un pericolo per la salute (H225, H301, H311, H331, H370); manipolare sotto un cappuccio estrattore indossando un cappotto da laboratorio, guanti e protezione per gli occhi. Una proporzione di 50:50 MeOH/_H2O (v/v) sembra essere il miglior solvente per la ionizzazione degli oligosaccaridi; tuttavia, MeOH può essere sostituito da acetonitrile (ACN) se necessario.
2. In un tubo di polipropilene da 1,5 ml, pesare 1 mg di carboidrati. Sciogliere con un volume appropriato di 500 μM LiCl per raggiungere una concentrazione di 1 mg/mL. Diluire fino a una concentrazione finale di 10 μg/mL in 50:50 MeOH/_H2O + 500 μM LiCl. Conservare a 4 °C.
   NOTA: La concentrazione di 10 μg/mL è stata scelta per ottimizzare il segnale su tutti gli ioni frammento durante IMS/IMS-MS (questo è per un composto puro; aumentare la concentrazione quando si lavora su miscele). Per l'acquisizione degli spettri IMS/IMS di riferimento, non diluire ulteriormente il campione: è prevista la saturazione del rivelatore MS prima della frammentazione, sebbene lo strumento offra opzioni per correggerlo (vedere il punto 3.2.).

2. Messa a punto dello spettrometro di massa IMS ciclico

NOTA: le istruzioni relative al software (finestre, menu e comandi) sono evidenziate in grassetto.

1. Aprire la console dello strumento dal software di controllo dello strumento (pagina MS tune , vedere i dettagli del software nella Tabella dei materiali) e mettere lo strumento in modalità Operativa . Attendere almeno 3 ore affinché le alte tensioni si stabilizzino nella cella IMS.
   NOTA: Per la migliore riproducibilità, le tensioni nella cella IMS devono essere completamente stabilizzate. Accendere le alte tensioni e lasciare che lo strumento si stabilizzi durante la notte prima di qualsiasi analisi IMS ciclica. Inoltre, la pressione e la temperatura nella cella di mobilità ionica devono essere mantenute il più costanti possibile. Sebbene nella scheda Vuoto sia disponibile un readback per la pressione, non è disponibile alcun readback per la temperatura. Conservare lo strumento in un laboratorio termostatato. Lo strumento utilizzato in questo lavoro funziona a 1,75 mbar in un laboratorio termostatato a 20 °C.
2. Configurazione ciclica dello strumento IMS
   NOTA: le soluzioni standard devono essere infuse utilizzando il sistema fluidico integrato per la configurazione dello strumento.
   1. Posizionare i contenitori di fluidica riempiti con le norme appropriate fornite dal produttore sul sistema di fluidica: Serbatoio B ("Lockmass"): 10 pg/μL di leucina encefalina (LEU ENK) in 50:50 ACN/_H2O + 0,1% di acido formico; Serbatoio C ('Calibrante'): MajorMix.
      NOTA: in questo protocollo, la soluzione di calibrazione MajorMix verrà utilizzata per calibrare sia le dimensioni m/z che CCS. Per motivi pratici, verrà eseguita una calibrazione CCS esterna (vedi step 5 del protocollo); quindi, è anche possibile utilizzare una miscela di calibrante interna per il CCS e un altro calibrante per il m/z (ad esempio, formiato di sodio o ioduro di sodio).
   2. Nella pagina Sintonizzazione della console Quartz, vai alla scheda Fluidics . Impostare la fluidica del campione sul serbatoio C e la fluidica di riferimento sul serbatoio B. Infondere entrambe le soluzioni consecutivamente nella sorgente ionica per controllare il segnale MS.
   3. Eseguire la configurazione ADC, la configurazione del rilevatore (utilizzando LEU ENK) e la calibrazione della massa (vedere la Tabella dei materiali per la soluzione di calibrazione) dalla pagina Configurazione dello strumento in base alle istruzioni del produttore.
3. Registrare un'acquisizione IMS della soluzione di calibrazione con una separazione a singolo passaggio (utilizzarla per la calibrazione IMS esterna).
   NOTA: La sorgente di ioni e i parametri dell'onda mobile (TW) (altezza dell'onda statica e velocità dell'onda) devono essere mantenuti costanti durante tutte le acquisizioni (calibrazione e acquisizioni). Se l'utente non ha una conoscenza preliminare dei parametri ottimali per il suo campione, questo passaggio può essere eseguito dopo la fase 3 del protocollo (per gli addotti [M + Li] ⁺ di oligosaccaridi neutri, i risultati rappresentativi utilizzano un'altezza TW di 16 V e una velocità TW di 350 m / s, che danno i migliori risultati).
   1. Dalla scheda Fluidica , selezionare la posizione del deflettore Campione e infondere il calibrante (vedere la Tabella dei materiali) nella sorgente di ioni (utilizzando il sistema fluidico integrato) attraverso la sonda "Campione" a una portata di 10 μL/min.
   2. Impostare una sequenza IMS a passaggio singolo. Dalla pagina Tune , metti lo strumento in modalità Mobility e apri la finestra Cyclic Sequence Control . Seleziona Modalità avanzata . Dalla scheda Funzioni cicliche di questa nuova finestra, selezionare Aggiungi bundle, quindi Single/Multipass. Attendere che una sequenza di eventi per dispositivi mobili venga visualizzata nella scheda Sequenza della stessa finestra.
      NOTA: Per attivare la visualizzazione in tempo reale, l'utente deve applicare i parametri dello strumento: fare clic su Sintonizza in modalità TOF o Esegui in modalità Mobilità . Prima di passare lo strumento tra le modalità TOF e Mobility , è necessario interrompere qualsiasi acquisizione in esecuzione (inclusa la visualizzazione della pagina Tune ). L'abbondanza relativa di ioni può variare tra la modalità TOF e la modalità Mobility a causa dei cambiamenti nei parametri di trasmissione degli ioni.
   3. Adattare la sequenza in modo che tutti gli ioni calibranti facciano un singolo passaggio intorno alla pista IMS ciclica. Non modificare il tempo di iniezione o l'espulsione e acquisire tempo; tuttavia, abbassare il tempo separato a 1 ms (nella scheda Sequenza ). Se alcuni ioni della miscela di calibrazione non rientrano nella finestra temporale di arrivo visualizzata, modificare la sincronizzazione dell'IMS con il pusher dell'analizzatore TOF di accelerazione ortogonale aumentando il numero di push per bin nella scheda Impostazioni ADC .
      NOTA: i tempi nella sequenza di controllo controllano solo l'array multifunzione per il gating ionico. Finché gli ioni sono impegnati nel loro primo (o ^ennesimo) passaggio intorno alla pista, finiranno detto passaggio anche se la direzione del TW è cambiata nell'array nel frattempo. Abbassando il tempo di separazione a 1 ms significa che l'array passerà alla modalità di espulsione dopo 1 ms. Ciò garantisce che gli ioni più veloci non avranno abbastanza tempo per passare attraverso l'array e impegnarsi in un secondo passaggio prima che gli ioni più lenti finiscano il loro primo passaggio. Pertanto, tutti gli ioni saranno sottoposti allo stesso numero di passaggi (cioè un passaggio), necessario per eseguire la calibrazione IMS.
   4. Registra un'acquisizione di 2 minuti. Nella finestra Controllo sequenza ciclica , fare clic su Acquisisci per aprire la finestra popup Impostazioni acquisizione . Immettere il nome file, la descrizione e la durata dell'acquisizione (min) e fare clic su Salva.
4. Registrare un'altra acquisizione di 2 minuti della soluzione di calibrazione nelle stesse condizioni del passaggio 2.3 (utilizzare questa opzione per verificare la qualità della calibrazione CCS). Nella finestra Controllo sequenza ciclica , fare clic su Acquisisci per aprire la finestra popup Impostazioni acquisizione . Immettere il nome file, la descrizione e la durata dell'acquisizione (min) e fare clic su Salva.
5. Lavare accuratamente il sistema fluidico con 50:50 _H2O/ACN per evitare la cristallizzazione del calibrante nel tubo peek.

3. Acquisizione IMS/IMS-MS

1. Utilizzando una pompa a siringa, infondere il campione (drogato al litio) a 10 μg/mL attraverso la sonda campione ad una portata di 10 μL/min.
2. Passare lo strumento alla modalità TOF (dalla pagina MS tune ) per verificare la stabilità del segnale. Registrare un'acquisizione completa della SM (1 min) del campione, che sarà utile per verificare il pattern isotopico e la presenza di potenziali contaminanti.
   NOTA: Poiché la concentrazione del campione viene scelta per ottenere un buon segnale ionico per i frammenti, in questa fase si può osservare una saturazione TOF. La saturazione DEL TOF può essere identificata utilizzando i seguenti artefatti: (i) una risoluzione MS aumentata artificialmente, (ii) un cambiamento nei rapporti isotopici e (iii) una moltitudine di picchi a bassa abbondanza tra gli isotopi. Utilizzare l'obiettivo DRE (miglioramento della gamma dinamica, scheda Quad/MS Profile/DRE della pagina tune principale) per attenuare la trasmissione degli ioni ed eliminare la saturazione in modalità TOF (Figura 2A,B).
3. Metti lo strumento in modalità MSMS (scheda Quad/MS Profile della pagina principale Tune ) e seleziona la massa dello ione bersaglio nel campo MSMS Mass per l'isolamento nel quadrupolo (nell'esempio: m/z di 685.2, corrispondente alla specie ionica [M+Li]⁺ del pentasaccaride arabinoxilano). Registrare un'acquisizione di 1 minuto per verificare l'isolamento del precursore durante l'elaborazione dei dati.
   NOTA: gli addotti di litio hanno un isotopo a -1 Da del picco monoisotopico, che deve essere rimosso dalla finestra di selezione MS/MS in modo che non interferisca con le fasi di elaborazione. Può essere rimosso restringendo l'intervallo di selezione utilizzando i parametri Risoluzione LM e Risoluzione HM nella scheda Profilo Quad/MS (Figura 2C).
4. Impostare una sequenza IMS di "slicing" per eseguire una selezione basata sulla mobilità dell'isomero di interesse.
   1. Passare lo strumento alla modalità Mobilità (vedere il punto 2.3.2). Nella finestra Controllo sequenza ciclica , dalla scheda Funzioni cicliche , selezionare Aggiungi bundle e quindi Slicing. Attendere che nella scheda Sequenza venga visualizzata una sequenza complessa di eventi di mobilità (Figura 3).
      NOTA: è possibile visualizzare ogni fase del processo IMS/IMS: fare clic sull'evento Eject and Acquire nella scheda Sequenza . Una volta evidenziato in rosso, spostatelo nella posizione appropriata all'interno della sequenza utilizzando i pulsanti Su e Giù .
   2. Posizionare l'evento Eject and Acquire subito dopo il primo evento Separate (ovvero spostarlo alla riga 3 anziché alla riga 8 nella sequenza come mostrato nella Figura 3), quindi fare clic su Esegui. Cerca i risultati della separazione iniziale da visualizzare in tempo reale. Aumentare la durata del primo evento separato per una separazione multipass modificando il valore temporale per questo evento nella sequenza fino a quando la risoluzione dei picchi IMS non è soddisfacente. Registrare un'acquisizione di 1 minuto come riferimento.
      NOTA: Prendere nota del valore ADC Start Delay nella scheda ADC Setup : sarà utile verificare la qualità dell'isolamento.
   3. Fai clic su Pausa. Si noti che vengono visualizzati i risultati della separazione iniziale, anche se le modifiche nella sequenza di controllo non verranno applicate finché l'utente non fa nuovamente clic su Esegui . Posizionate l'evento Eject and Acquire sotto gli eventi Eject, Eject to Pre-Store e Hold e Eject . Regolare la durata degli eventi in modo che il picco di destinazione si trovi nell'area Espelli in pre-archiviazione e qualsiasi altro ione si trovi nell'area Espelli o Blocca ed espelli .
      NOTA: la durata di questi tre eventi rispetto alle distribuzioni del tempo di arrivo (ATD) può essere visualizzata utilizzando la barra codificata a colori sotto lo spettro di mobilità nella scheda Mobilogramma (Figura 3).
   4. Posizionate l'evento Eject and Acquire alla fine della sequenza, sotto gli eventi Reinject from Pre-Store e i secondi separate . Fare clic su Esegui per visualizzare la popolazione selezionata.
      NOTA: poiché la popolazione selezionata ha lasciato la cella IMS, tutta la separazione precedente è stata persa ed è tornata a una separazione a passaggio singolo (desiderata).
   5. Controllare la qualità dell'isolamento. Per verificare che sia stato selezionato solo il picco di interesse, eseguire la stessa separazione dopo la reiniezione di prima della reiniezione (cioè lo stesso tempo separato ) come mostrato nella Figura 4. Registrare un'acquisizione di 1 minuto come riferimento.
      NOTA: Gli utenti sono incoraggiati a controllare la popolazione espulsa; la finestra temporale Espulsione in pre-archiviazione deve essere di livello basale (Figura 4B). Per verificarlo, inserire il ritardo di avvio ADC in modalità manuale nella scheda Impostazioni ADC e immettere il tempo di ritardo indicato nel passaggio 3.4.2. Registrare un'acquisizione di 1 minuto come riferimento.
   6. Nella scheda Sequenza , nella colonna accanto agli orari degli eventi definiti dall'utente (la colonna Time Abs , evidenziata in rosso), cerca i tempi sommati di tutti gli eventi. Prendi nota del Time Abs trovato sulla linea dell'evento Reinject from Pre-Store per eseguire la calibrazione CCS.
5. Frammentare il picco di destinazione tra i due round di IMS. Modificare le tensioni della fase di reiniezione per aumentare l'energia cinetica degli ioni e frammentarli in caso di collisione con il gas di mobilità ionica.
   1. Impostare la durata dell'evento Separate che precede direttamente Eject and Acquire su 1 ms (vedere la spiegazione nel passaggio 2.3.3).
   2. Nella riga Reinject from Pre-Store selezionare la casella Abilita attivazione e ottimizzare la frammentazione con il controllo incorporato. Se lo spettro è soddisfacente (ad esempio, il picco di base è un frammento), procedere direttamente al passaggio 3.5.4.
      NOTA: Quando si abilita l'attivazione, tre tensioni sulla linea diventano grigie: queste sono le tensioni che l'utente deve modificare se è richiesta l'ottimizzazione manuale delle tensioni (vedere il passaggio successivo). Queste tre tensioni (Pre-Array Gradient, Pre-Array Bias e Array Offset) formano il gradiente utilizzato per attivare gli ioni. L'energia cinetica degli ioni aumenterà con la pendenza tra il Pre-Array Bias e l'Array Offset (vedere la Figura 5). I valori predefiniti dei valori gradiente → bias → offset sono: senza attivazione 85 → 70 → 45 V; attivazione massima della funzione integrata 185 → 170 → -5 V (+150 V). Dopo la frammentazione, non dimenticare di riadattare la trasmissione ionica usando la lente DRE (diminuire l'attenuazione del segnale) (vedere il punto 3.2.).
   3. Se la frammentazione non è soddisfacente con il controllo integrato, deselezionare la casella Abilita attivazione e procedere all'ottimizzazione manuale delle tensioni di reiniezione. Aumentare la tensione del gradiente pre-array (la tensione di polarizzazione pre-array deve essere mantenuta sempre 15 V al di sotto del gradiente pre-array) e abbassare la tensione di offset dell'array (che può essere impostata come negativa) fino a quando i risultati non sono soddisfacenti.
      NOTA: quando si sintonizzano manualmente le tensioni dell'array multifunzione, l'utente può passare dalla vista 'Mobilogram' a schemi interattivi delle tensioni applicate nell'array multifunzione (diagramma PE) per visualizzare meglio le impostazioni di tensione (Figura 5A).
   4. Registra un'acquisizione di 2 minuti. Nella finestra pop-up di acquisizione, selezionare l'opzione Mantieni tempo di deriva per generare un file contenente solo i tempi di arrivo rispetto a m/z (il tempo di acquisizione utilizzato per le analisi cromatografiche - il tempo di ritenzione - viene rimosso dal file). Si noti che questo file è etichettato con *_dt. CRUDO.
      NOTA: se l'utente dimentica di selezionare l'opzione Mantieni tempo di deriva , è comunque possibile estrarre la quota IMS utilizzando il software Driftscope 2.9 (File | Esporta in MassLynx | Mantieni il tempo di deriva).
6. Riportare lo strumento in modalità TOF nella pagina principale della melodia e risciacquare accuratamente il sistema con 50:50 MeOH/_H2O prima di procedere con il campione successivo.

4. Elaborazione IMS/IMS-MS con MZmine ²²⁴

NOTA: MZmine 2 è disponibile dall'URL indicato nella Tabella dei materiali. Si raccomanda l'uso di MZmine 2.51. Al momento della preparazione di questo manoscritto, le versioni successive non possono aprire file RAW da strumenti IMS ciclici a causa di un cambiamento nella funzione di importazione.

1. Importate i file raw contenenti solo le dimensioni IMS e m/z (*_dt. RAW) utilizzando metodi di dati grezzi | Importazione di dati grezzi.
   NOTA: i file raw appariranno sul lato sinistro della finestra principale di MZmine. Non importare l'originale *. File RAW che contengono ancora la dimensione del tempo di conservazione. MZmine non distingue il tempo di ritenzione dall'ora di arrivo IMS e i punti dati di entrambe le dimensioni si sovrapporrebbero.
2. Ottimizzare i parametri del flusso di lavoro in un file rappresentativo selezionandolo nella casella File di dati grezzi lista.
   1. Valutare il livello di rumore nei dati. Fare clic con il pulsante destro del mouse sul file nell'elenco File di dati grezzi, selezionare Mostra TIC e visualizzare il picco di base "cromatogramma" (BPC). Fare doppio clic sul picco più piccolo osservabile a occhio per visualizzarne lo spettro di massa. Considerare che il livello di rumore nei dati è intorno a quello del secondo isotopo del picco di base in questo spettro e utilizzare lo stesso valore per tutte le soglie di intensità nelle seguenti fasi di elaborazione.
      NOTA: I dati sono stati acquisiti utilizzando l'isolamento del quadrupolo e sono quindi considerati da MZmine come MS/MS. Durante l'intera elaborazione di MZmine, assicurarsi di lavorare a un livello MS = 2.
   2. Eseguire il rilevamento di massa utilizzando i metodi dei dati grezzi | | di rilevamento delle funzionalità Rilevamento di massa. Per i dati acquisiti in modalità profilo, utilizzare l'algoritmo di trasformazione Wavelet . Per impostare i parametri degli algoritmi in MZmine, fare clic sul pulsante [...] accanto all'algoritmo e utilizzare l'opzione Mostra anteprima per visualizzare i dati ottimizzando i parametri.
      NOTA: in questa fase, i picchi selezionati dall'algoritmo appariranno in rosso nella finestra di anteprima. Quando si utilizza l'algoritmo di trasformazione wavelet su file RAW proprietari, MZmine a volte confonde i punti dati del profilo per picchi centroidi. Il software visualizzerà un messaggio che indica che l'utente sta eseguendo un algoritmo di profilo su spettri centrati: ignora questo messaggio e fai clic su OK.
   3. Ricostruire gli spettri di mobilità ionica estratti (EIM) per ogni massa di frammento utilizzando metodi di dati grezzi | | di rilevamento delle funzionalità Costruttore di cromatogrammi ADAP nell'elenco di massa "masse" generato dal passaggio precedente. Poiché l'input di tolleranza m/z in questa fase è una tolleranza scan-to-scan, assicurarsi di lasciarlo almeno 3-4 volte superiore alla precisione complessiva prevista.
   4. Poiché il passaggio precedente non dispone di un'opzione di anteprima, controllare direttamente la qualità del picco di prelievo utilizzando l'elenco Funzionalità visualizzato nel pannello di destra della finestra principale di MZmine. Aprire l'elenco Feature, selezionare tutte le righe, fare clic con il pulsante destro del mouse e scegliere Mostra/XIC (finestra di dialogo). Fare clic su Tutto per visualizzare tutti gli ioni nello spettro di mobilità. Ispeziona i picchi scelti che appaiono a colori per assicurarti che non ci siano picchi mancati evidenti.
   5. Deconvolvere gli EIM per dividere gli m/z che contengono picchi diversi in più feature. Utilizzare i metodi dell'elenco delle funzionalità | | di rilevamento delle funzionalità Deconvoluzione del cromatogramma e scegliere l'algoritmo Wavelets (ADAP ). Ottimizzare l'algoritmo per i dati utilizzando l'opzione Mostra anteprima e i seguenti parametri chiave: soglia S/N, soglia coefficiente/area e intervallo wavelet RT.
      NOTA: si consiglia di controllare l'aspetto dello spettro deconvolto. Utilizzare lo strumento di visualizzazione del cromatogramma, come descritto nel passaggio 4.2.4. I picchi deconvolti appariranno a colori e i picchi della stessa massa dovrebbero essere divisi, come presentato nella Figura 6A.
   6. Deisotope gli EIM deconvoluti utilizzando i metodi dell'elenco delle funzionalità | Isotopi | Picchi isotopici cernia. Utilizzare la precisione prevista dello strumento per il valore di tolleranza m/z e impostare la tolleranza del tempo di arrivo su 0,1 ms (visualizzata in MZmine come Tolleranza del tempo di ritenzione 0,1 min), poiché gli isotopi non vengono risolti durante la separazione IMS. Controllare l'elenco delle caratteristiche: se rimangono degli isotopi, aumentare i valori di tolleranza.
      NOTA: sebbene il deisotoping possa teoricamente essere eseguito in qualsiasi momento dell'elaborazione dell'elenco delle funzionalità, è importante farlo per ultimo in modo che i valori di carica possano essere esportati (gli algoritmi utilizzati per gli altri passaggi a volte rimuovono le informazioni sullo stato di carica).
3. Se si elaborano più spettri IMS/IMS-MS, ripetere l'elaborazione con questi parametri ottimizzati. Mantenere gli stessi parametri per tutti gli spettri.
4. Nel caso di spettri multipli, raggrupparli in un'unica tabella per esportarli; in caso contrario, andare direttamente al passaggio 4.5. Per raggruppare gli spettri, utilizzare i metodi dell'elenco delle caratteristiche | Allineamento | Join aligner. Poiché l'obiettivo non è quello di allineare effettivamente i picchi, utilizzare valori di tolleranza restrittivi sia per m/z che per l'ora di arrivo. Dare lo stesso peso a entrambe le dimensioni.
5. Esportare l'elenco delle funzionalità finale in un file *.csv . Utilizzare i metodi dell'elenco delle funzionalità | | di esportazione/importazione Esporta in file CSV ed esporta i seguenti valori: Esporta riga m/z, Esporta tempo di conservazione riga (l'ora di arrivo IMS effettiva), Picco m/z e Altezza picco. Utilizzare una virgola come separatore di campo.

5. TWCCSN2 degli spettri IMS/IMS centroidi

NOTA: In questo protocollo verrà utilizzata una calibrazione logaritmica di ^{adattamento25,26}, che tende a dare risultati migliori rispetto alla calibrazione lineare ed è facile da implementare in un foglio di calcolo o in uno script di elaborazione interno. Uno script interno (scritto in R) è disponibile all'URL indicato nella Tabella dei materiali.

1. Selezionare i valori del tempo di arrivo di riferimento dall'acquisizione del calibrante (vedere il passaggio 2.3). Fallo manualmente utilizzando il software di costruzione (vedi la Tabella dei materiali) per verificare l'aspetto di tutti i picchi calibranti IMS.
   1. Nella finestra Cromatogramma , aprire la *_dt. RAW corrispondente al calibrante.
   2. Per ogni punto di calibrazione, generare l'EIM utilizzando il display | Opzione di massa .
   3. Controllare il profilo degli EIM. Se alcuni sono mal definiti, attenuarli utilizzando il processo | Opzione liscia (poiché i migliori risultati si ottengono in genere con l'algoritmo Savitzky-Golay, liscio 2 volte su 3 contenitori). Segnala i valori apex in un foglio di calcolo.
      NOTA: poiché i punti di riferimento vengono generalmente acquisiti utilizzando dispositivi DTIMS a bassa risoluzione, alcune distribuzioni multimodali possono apparire in IMS ciclico a seconda dei calibranti. Rimuovere qualsiasi picco che presenti tale distribuzione dall'elenco di calibrazione.
2. Calcolare i parametri di adattamento logaritmico dai calibranti.
   1. Per tutti i punti di calibrazione, calcolare quanto segue.
      1. Calcola il tempo di deriva usando Eq (1):
         (1)
         con _td il tempo di deriva, _tA il tempo di arrivo misurato e _tinj il tempo di iniezione nella cella IMS (tutto in ms).
         NOTA: Per piccole molecole, come i frammenti di oligosaccaridi, la variazione del tempo morto (tempo di volo tra l'uscita dalla cella IMS e dal rivelatore) tra masse diverse rientra nell'intervallo di errore della calibrazione CCS e può essere ignorata.
      2. Calcola la massa neutra degli ioni usando Eq (2):
         (2)
         con z lo stato di carica dello ione e _mion la massa del controione (in Da). Usa masse esatte per evitare di introdurre incertezza. Se c'è una perdita di atomo invece di un controione, usa valori di _mioni negativi (ad esempio, per [M-H]^-_mneutral = (m/z) * |z| - (- 1.007276) = (m/z) * |z| + 1.007276).
      3. Calcola il parametro CCS usando Eq (3):
         (3)
         con CCS il valore DTCCSN2 del tubo di deriva di riferimento (in ^nm2), e _mgas la massa del gas di deriva (in Da; es. per l'azoto: _mgas = 28,01 Da).
      4. Calcola il parametro _td' usando Eq (4):
         (4)
         con d il ritardo di avvio del rivelatore utilizzato sperimentalmente per correggere il tempo morto (in genere ~ 1,5 ms).
      5. Calcola il logaritmo dei parametri di cui sopra:
         ln (CCS') e ln (_t'd)
   2. Eseguire una regressione lineare per determinare il coefficiente ^R2 e i parametri x e y dell'adattamento logaritmico (con x la pendenza e ln(y) l'intercetta ) usando Eq (5):
      (5)
      NOTA: l'utente può tracciare i valori ln(CCS') vs ln(_td') per controllare visivamente i risultati della calibrazione, anche se questo è facoltativo.
3. Applicare la calibrazione ai dati sperimentali per calibrare i picchi selezionati da MZmine per ogni spettro IMS/IMS esportato nel file *.csv. Per ogni punto, calcola quanto segue.
   1. Calcola il tempo di deriva usando Eq (6):
      (6)
      con _tseq il tempo che precede la separazione IMS finale (il valore «Time Abs» indicato al punto 3.4.6).
      NOTA: se si calibrano più spettri IMS/IMS acquisiti con sequenze diverse, controllare attentamente i valori _tseq.
   2. Calcola la massa neutra degli ioni usando Eq (7):
      (7)
   3. Calcola i parametri _td' e _td'' usando Eq (8) ed Eq (9):
      (8)
      (9)
   4. Calcolare i valori CCS calibrati finali (TWCCSN2 in ^nm2) utilizzando Eq (10):
      (10)
      NOTA: anche se il passaggio 5.2.2. dà ln(y) come intercetta, y deve essere usato per ottenere il valore CCS finale. Non dimenticare di applicare una funzione esponenziale.
4. Verificare l'accuratezza della taratura applicando la taratura alla seconda acquisizione della soluzione di taratura acquisita al punto 2.4.
   NOTA: la calibrazione dovrebbe produrre risultati con un errore di ~ 1-2%.

Un pentasaccaride arabinoxilano, ^XA2XX, è stato scelto come esempio per illustrare questo protocollo. Questo composto è disponibile in commercio, ma solo come miscela con un altro pentasaccaride arabinoxilano, ^XA3XX (^XA3XX puro è anche disponibile in commercio). Le strutture di ^XA2XX e ^XA3XX sono riportate nella Figura supplementare S1. Poiché il rapporto tra ^XA2XX e ^XA3XX nella miscela commerciale è ~ 50: 50, è stata preparata una soluzione a 20 μg / mL della miscela per raggiungere una concentrazione ^XA2XX di ~ 10 μg / mL in 50: 50 MeOH / _H2O + 500 μM LiCl.

In primo luogo, è stata eseguita un'analisi MS della miscela ^XA2XX + ^XA3XX utilizzando MS ad alta risoluzione. Poiché i due composti sono isomeri, è stato osservato un singolo picco a [M + Li] ⁺ m / z 685,24. Questo picco MS è stato selezionato con il quadrupolo e la finestra di selezione regolata per rimuovere l'isotopo di litio -1 Da, che potrebbe essere scambiato per il picco monoisotopico dagli algoritmi di elaborazione (Figura 2).

Gli addotti [M+Li]⁺ dei pentasaccaridi sono stati quindi sottoposti al primo stadio di separazione IMS: dopo 3 passaggi intorno alla cella IMS ciclica, 3 picchi sono stati separati con tempi di arrivo di 83, 90 e 94 ms. Questo profilo è stato confrontato con quello di ^XA3XX puro (infuso a 10 μg/mL), mostrando che i picchi a 83 e 90 ms corrispondevano a ^XA3XX, mentre il picco a 94 ms corrispondeva a ^XA2XX (Figura 4A). Il picco a 94 ms è stato selezionato per l'analisi IMS/IMS: gli ioni appartenenti a ^XA3XX sono stati espulsi (Figura 4B) e il picco di interesse è stato inviato alla cella del prearray store. Una separazione a 3 passaggi è stata eseguita dopo aver reiniettato lo ione senza attivazione per garantire che solo il picco ^XA2XX rimanesse dopo la selezione (arrivando a 199 ms nella Figura 4C).

Quindi, lo ione è stato frammentato al momento della reiniezione dall'area prestore e una separazione IMS a passaggio singolo è stata eseguita su tutti i frammenti. Sono state provate due diverse attivazioni: è stata provata per la prima volta l'impostazione massima della funzione di attivazione prestore integrata (Figura 5B,C); tuttavia, il precursore rimase il picco di base dello spettro. Questo non è desiderato perché, per gli spettri di riferimento, i frammenti al di sotto di una certa soglia di intensità verrebbero in genere rimossi. Pertanto, è stato scelto un gradiente di pre-array definito manualmente → bias pre-array → gradiente di tensione di offset dell'array (Figura 5D,E).

I dati IMS/IMS-MS generati sono stati deconvolti con MZmine 2.51, utilizzando l'ora di arrivo e le dimensioni m/z (Figura 6A), per fornire spettri IMS/IMS contenenti solo le informazioni sulla mobilità dei frammenti. I picchi superiori allo 0,2% di intensità relativa sono stati esportati per la calibrazione CCS (i parametri MZmine dettagliati sono riportati nella Tabella supplementare S1). La calibrazione CCS è stata eseguita utilizzando la soluzione di calibrazione (^R2 = 0,995, deviazione assoluta media del controllo = 1,63%, vedere Tabella supplementare S3). Questa elaborazione ha infine offerto uno spettro istruttivo, calibrato CCS, IMS/IMS (Figura 6B).

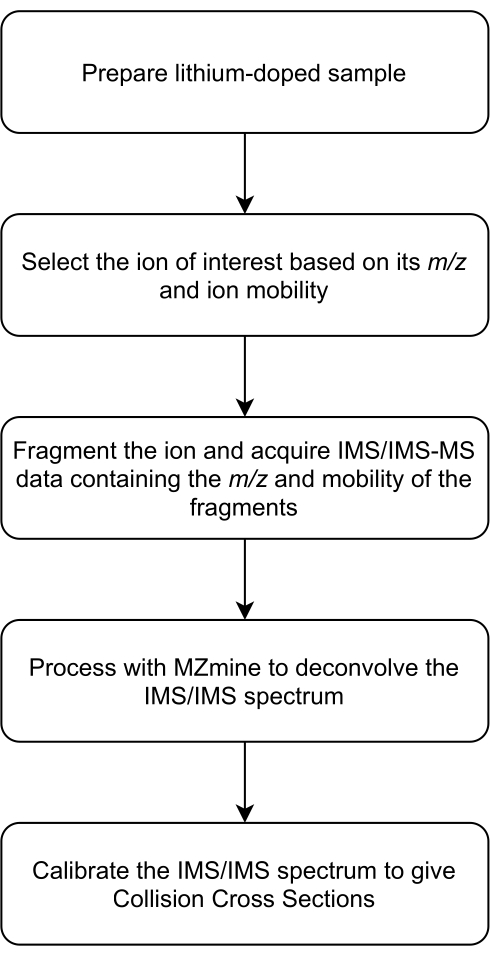

Figura 1: Panoramica del processo di generazione dei dati IMS/IMS. Abbreviazioni: IMS = spettrometria di mobilità ionica; IMS/IMS = IMS tandem. Fare clic qui per visualizzare una versione più grande di questa figura.

Figura 2: Pattern isotopico di una miscela di pentasaccaride arabinoxilan ^XA3XX + ^XA2XX. (A) Segnale saturo senza DRE; (B) segnale corretto utilizzando DRE con una trasmissione ionica del 5% (cioè un'attenuazione del 95%); e (C) profilo dopo la selezione del quadrupolo per rimuovere il picco -1 Da corrispondente a un isotopo di litio. In viola: la regione in cui possono apparire i picchi degli artefatti a causa della saturazione viene ingrandita 6 volte. Abbreviazioni: DRE = dynamic range enhancement; MS = spettrometria di massa; MSMS = MS tandem; LM Res = risoluzione a bassa massa; HM Res = risoluzione ad alta massa. Fare clic qui per visualizzare una versione più grande di questa figura.

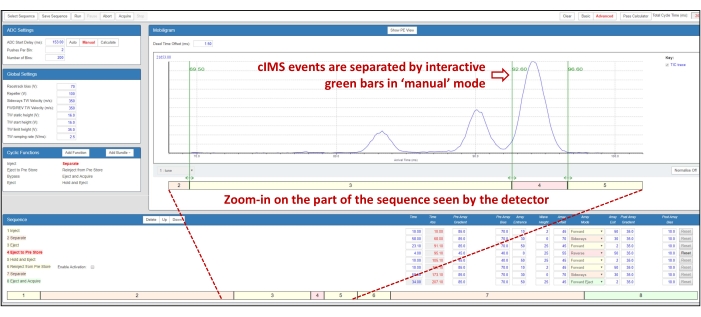

Figura 3: Panoramica della finestra di controllo IMS ciclico, in cui l'utente definisce la sequenza IMS/IMS. La sequenza visualizzata mostra come verificare la qualità dell'isolamento in IMS/IMS, con una selezione di ^XA2XX dopo 3 passate (lo spettro visualizzato corrisponde all'impostazione degli eventi di selezione dopo la separazione del primo stadio). La sequenza consiste nell'eseguire una prima separazione IMS a 3 passaggi su 58 ms, quindi espellere le due isoforme più veloci dalla cella IMS (segmento 3), espellere l'isoforma più lenta (ATD tra 92 e 96 ms) nel prestore (segmento 4), reiniettarla nella cella IMS senza attivazione (segmento 6), consentire agli ioni di subire un'ulteriore separazione a 3 passaggi (58 ms) (segmento 7), quindi espellere ioni dalla cella IMS e acquisire dati (segmento 8). Abbreviazioni: IMS = spettrometria di mobilità ionica; cIMS = IMS ciclico; IMS/IMS = IMS tandem; ADC = convertitore analogico-digitale; TW = onda viaggiante; PE = energia potenziale; ATD = distribuzione dell'orario di arrivo. Fare clic qui per visualizzare una versione più grande di questa figura.

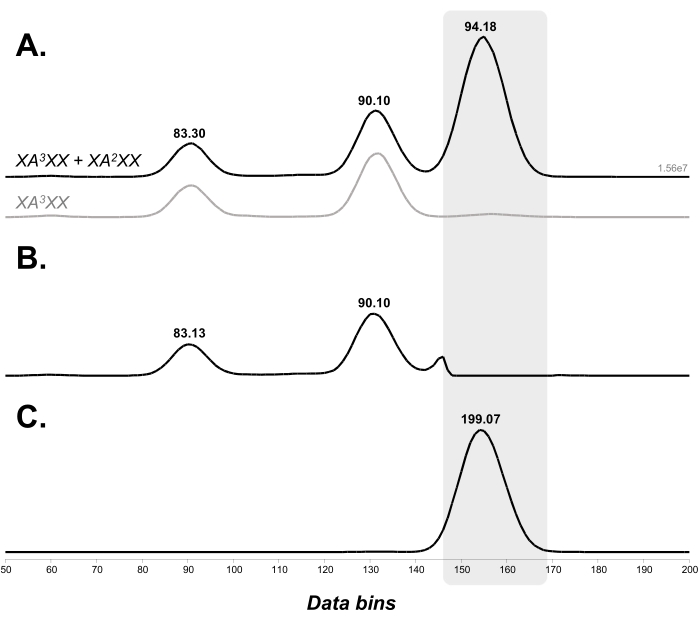

Figura 4: Selezione di ^XA2XX dalla miscela di ^XA2XX e ^XA3XX. (A) Separazione dei pentasaccaridi arabinoxilani, ^XA3XX e ^XA2XX, dopo 3 passaggi (corrispondenti a un tempo di separazione fissato a 58 ms) attorno alla cella IMS ciclica. (B) Frazione espulsa direttamente dopo la prima fase della separazione IMS. (C) Frazione selezionata per IMS/IMS su cui è stata eseguita un'altra separazione a 3 passaggi dopo la reiniezione. Il picco di interesse ^XA2XX è evidenziato in grigio. Gli spettri di mobilità ionica sono mostrati in contenitori di dati e annotati con il loro orario di arrivo (ms). Abbreviazioni: IMS = spettrometria di mobilità ionica; IMS/IMS = IMS tandem. Fare clic qui per visualizzare una versione più grande di questa figura.

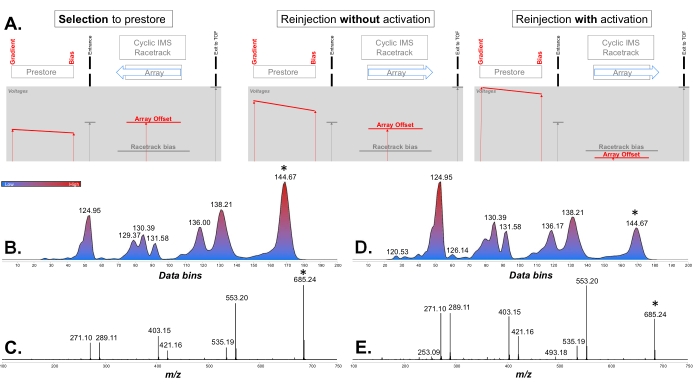

Figura 5: Principi di dissociazione indotta da collisione utilizzando l'area del negozio prearray. (A) Schemi della regione dell'array multifunzione che dettagliano le tensioni chiave (in rosso) utilizzate per la selezione, la reiniezione e l'attivazione durante gli esperimenti IMS/IMS. Le frecce blu mostrano la direzione dell'onda viaggiante nell'array multifunzione. (B, C) Spettri IMS/IMS e MS/MS ottenuti per ^XA2XX utilizzando la funzione di attivazione prestore integrata (+150 V). La barra dei colori rappresenta la scala di intensità ionica (blu = basso; rosso = alto). (D, E) Spettri IMS/IMS e MS/MS ottenuti per ^XA2XX con ottimizzazione manuale delle tensioni (gradiente prearray 195 V, bias prearray 180 V, array offset -10 V). Gli ioni precursori sono indicati da asterischi sugli spettri. Gli spettri di mobilità ionica sono mostrati in contenitori di dati e annotati con il loro orario di arrivo (ms). Abbreviazioni: IMS = spettrometria di mobilità ionica; IMS/IMS = IMS tandem; TOF = tempo di volo. Fare clic qui per visualizzare una versione più grande di questa figura.

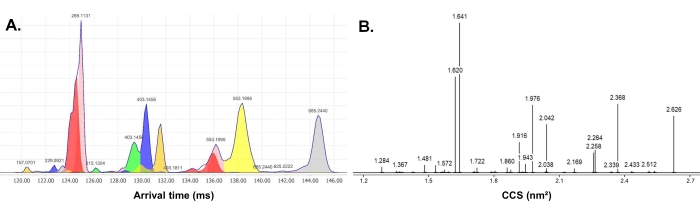

Figura 6: Illustrazione delle fasi di elaborazione. Risultati di (A) il picco di picking MZmine e (B) la calibrazione CCS dell'arabinoxilan pentasaccaride ^XA2XX. A mostra la deconvoluzione di massa dello spettro IMS/IMS attraverso un codice colore. B mostra lo spettro IMS/IMS finale dopo la calibrazione centroiding e CCS. Abbreviazioni: IMS = spettrometria di mobilità ionica; IMS/IMS = IMS tandem; CCS = sezione trasversale di collisione. Fare clic qui per visualizzare una versione più grande di questa figura.

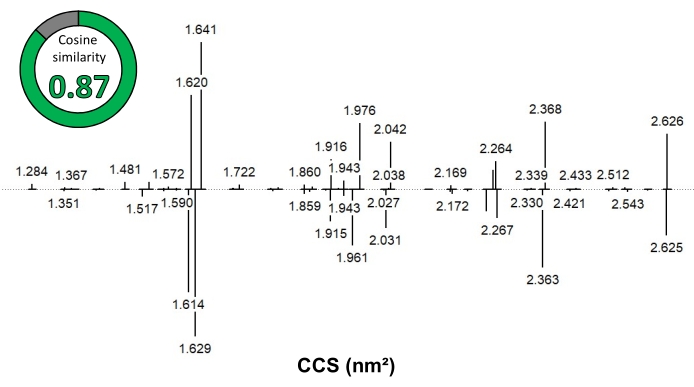

Figura 7: Un confronto di due spettri IMS/IMS di ^XA2XX illustra la riproducibilità del metodo. Lo spettro finale calibrato di questo articolo (in alto) viene confrontato con lo spettro del lavoro di Ollivier et al. ²¹ (in basso, capovolto). Abbreviazioni: IMS = spettrometria di mobilità ionica; IMS/IMS = IMS tandem; CCS = sezione trasversale di collisione. Fare clic qui per visualizzare una versione più grande di questa figura.

Figura supplementare S1: Strutture dei pentasaccaridi arabinoxilan ^XA2XX e XA3XX. Fare clic qui per scaricare questo file.

Figura supplementare S2: Valutazione della ripetibilità interday utilizzando ^XA2XX. Le acquisizioni IMS/IMS sono state ripetute al Day 1 (in alto) e al Day 95 (in basso). Abbreviazioni: IMS = spettrometria di mobilità ionica; IMS/IMS = IMS tandem. Fare clic qui per scaricare questo file.

Tabella supplementare S1: Parametri MZmine dettagliati. Fare clic qui per scaricare questa tabella.

Tabella supplementare S2: Parametri dello strumento modificati per valutare la riproducibilità. Abbreviazione: ESI = ionizzazione elettrospray. Fare clic qui per scaricare questa tabella.

Tabella supplementare S3: Controllo della calibrazione CCS utilizzando una seconda acquisizione della soluzione di calibrazione. Fare clic qui per scaricare questa tabella.

L'IMS ciclico SELECT SERIES è un potente strumento che consente di selezionare una popolazione di ioni definita, di una data mobilità m/z e ionica, senza la necessità di separazione cromatografica a monte. Lo strumento offre la possibilità di generare una mappa di frammentazione bidimensionale di questa popolazione ionica, da cui è possibile estrarre sia gli spettri MS/MS che IMS/IMS. Tuttavia, l'utente deve notare diversi punti critici che richiedono attenzione durante il processo sperimentale.

In primo luogo, l'utente deve controllare attentamente la finestra di isolamento MS per la presenza di possibili contaminanti isobarici. In effetti, la finestra di isolamento di un quadrupolo è relativamente ampia e conoscere ioni di un m / z leggermente diverso che possono essere intessuti nel quadrupolo aiuterà l'utente ad assegnare correttamente il picco di interesse per la mobilità ionica.

In secondo luogo, quando si esegue la separazione iniziale, l'utente deve assicurarsi che tutti gli ioni subiscano lo stesso numero di passaggi attorno alla cella di mobilità ionica ciclica. Questo è un aspetto importante e complicato della separazione della mobilità ionica in un dispositivo ciclico. Una valutazione errata del numero di passaggi per un dato ione può portare a un'identificazione e interpretazione impropria dei picchi. Controllare il numero di passaggi di diverse popolazioni di ioni può essere complicato a causa della lunghezza relativamente breve del singolo passaggio (~ 1 m) e le specie con mobilità molto diverse possono rapidamente sovrapporsi.

In particolare, un picco può dividersi tra due passaggi diversi se l'array cambia direzione quando passa questa popolazione di ioni (questo è relativamente facile da identificare: il picco diviso apparirà più nitido con una popolazione proprio all'inizio dell'evento Eject and Acquire ). Per impostare correttamente il numero di passaggi, l'utente deve iniziare con un breve tempo di separazione (1-5 ms) che fornirà il profilo 1-pass. Quindi, l'utente dovrebbe aumentare gradualmente il tempo di separazione fino a quando l'intera popolazione non si è spostata a tempi di arrivo più elevati, il che darà il profilo a 2 passaggi. Il profilo a 2 passaggi dovrebbe essere simile al profilo a 1 passaggio, ma con picchi meglio risolti. Il tempo impiegato da una data popolazione di ioni per effettuare un passaggio attorno alla cella ciclica è una costante che l'utente può utilizzare per calcolare il numero di passaggi in funzione del tempo di separazione. Ad esempio, se c'è una differenza di 10 ms tra il primo e il secondo passaggio, ci sarà anche una differenza di 10 ms tra il secondo e il terzo.

In terzo luogo, durante la fase di selezione IMS, l'utente deve verificare attentamente la qualità dell'isolamento, come dimostrato nella Figura 4. È particolarmente importante controllare il profilo reiniettato perché se le impostazioni di altezza e velocità TW sono troppo basse, l'espulsione delle altre popolazioni potrebbe non essere completa. Gli utenti esperti possono correggere questo problema regolando la tensione di radiofrequenza RF di Driftcell nella scheda RF della pagina Tune .

In quarto luogo, l'utente dovrebbe prestare attenzione nel generare lo spettro di frammentazione e, in particolare, nel selezionare l'energia di collisione appropriata, specialmente se le tensioni sono regolate manualmente. Infatti, abbassare eccessivamente la tensione array offset può avere un impatto negativo sull'intensità complessiva dello ione ostacolando la reiniezione. Inoltre, il precursore e i frammenti potrebbero estendersi su un'ampia gamma di mobilità. Pertanto, subiranno rapidamente un numero diverso di passaggi se il tempo di separazione finale è elevato, quindi è importante mantenere un evento separato da 1 ms come spiegato nel passaggio del protocollo 2.3.3. Questa è una limitazione importante poiché la lunghezza a passaggio singolo è relativamente breve, limitando il potere risolutivo a passaggio singolo a ~ 100 per gli oligosaccaridi27. A questo proposito, sarebbe utile aumentare la lunghezza del percorso in una singola passata (ad esempio, le strutture basate su TWIMS per la manipolazione ionica senza perdita o SLIM, con una lunghezza del percorso di 13 ^m28). La configurazione SLIM è stata lanciata commercialmente molto di ^recente29.

Infine, l'utente dovrebbe fare attenzione nel definire l'intervallo di mobilità di acquisizione finale utilizzando il comando Pushes per bin , in particolare se si lavora su ioni a carica multipla. La mobilità ionica è infatti una funzione della ^carica12 e, ad esempio, i frammenti caricati singolarmente generati da un precursore doppiamente carico sono probabilmente più lenti del precursore (sebbene siano composti più piccoli).

Una delle principali limitazioni dell'uso solo delle separazioni MS e IMS per selezionare il precursore (e non, ad esempio, una fase a monte della cromatografia) è che un dato m / z può produrre più picchi in IMS e che più picchi possono provenire dallo stesso composto. Ciò è illustrato dalle distribuzioni di m/z 685.2, sia per la miscela ^XA2XX+^XA3XX che per la miscela ^XA3XX pura, nella Figura 4A. Le distribuzioni IMS multimodali di un singolo m/z derivano da diverse conformazioni in fase gassosa. Per le specie analizzate come addotti cationici (in modalità positiva), le diverse conformazioni derivano probabilmente da differenze di coordinazione con il controione30,31,32.

Per gli oligosaccaridi, possono anche derivare dalla separazione degli anomeri riducenti, sebbene la separazione degli anomeri di estremità riducente richieda in genere un potere risolutivo IMS più elevato di quello che viene utilizzato qui33,34,35. Nel caso di specie, la distribuzione IMS multimodale di cui alla figura 4A deriva in parte dai contributi individuali di ^XA2XX e ^XA3XX. È, tuttavia, notevole che ^XA3XX produce due picchi, che sono probabilmente conformatori di coordinazione cationica. È stato facile identificare quale picco corrispondeva a ^XA2XX (cioè la specie di interesse) perché ^XA3XX puro è disponibile in commercio e il suo profilo di mobilità potrebbe essere registrato separatamente. Per lavorare su miscele complesse come i mezzi biologici, può essere importante considerare l'aggiunta di uno stadio di separazione cromatografica.

Due punti devono essere notati per quanto riguarda il flusso di lavoro di elaborazione utilizzato per ottenere spettri IMS/IMS deconvoluti in massa. In primo luogo, in questo protocollo, si propone di utilizzare MZmine ²²⁴ per deconvolvere lo spettro IMS/IMS utilizzando la dimensione MS e, in particolare, utilizzare l'algoritmo ^ADAP36 per dividere gli EIM in diversi picchi. Sebbene dia risultati abbastanza buoni, come illustrato nella Figura 6, l'algoritmo ADAP è stato progettato per analisi cromatografiche e quindi tiene conto dei fattori di asimmetria inerenti alla cromatografia in fase liquida, come il peak tailing. Pertanto, l'algoritmo ADAP potrebbe comportare la mancata identificazione di alcune delle funzionalità applicate ai picchi IMS (ad esempio, le spalle). In sostanza, i dati IMS sono più semplici dei dati cromatografici: poiché non vi è alcuna interazione chimica dei composti con una colonna, i dati IMS acquisiti in condizioni appropriate (cioè senza saturare la cellula IMS) dovrebbero seguire distribuzioni gaussiane37,38. Idealmente, la fase di deconvoluzione ADAP sarebbe meglio sostituita da una funzione di fitting gaussiana, come quella utilizzata da software destinati a IMS come CUISuite ²³⁹. Tuttavia, allo stato attuale, la deconvoluzione gaussiana non è stata direttamente adattata all'intera catena di trattamento descritta in questo protocollo. Pertanto, l'utilizzo del software gratuito e open source MZmine sembrava essere un buon compromesso per gli utenti finali.

La seconda parte dell'elaborazione che merita di essere discussa è la calibrazione CCS. Questo protocollo propone di utilizzare una calibrazione logaritmica ^25,26 e una miscela di calibranti commerciali dello stesso fornitore di quella dello spettrometro (vedi la Tabella dei materiali). Questa procedura è la più semplice da implementare in laboratorio. Per quanto riguarda la scelta della miscela di calibranti, l'utente dovrebbe considerare che, come menzionato in diversi studi, l'accuratezza della calibrazione CCS è migliorata quando si utilizzano calibranti della stessa classe molecolare e dello stesso stato di carica dell'analita26,40,41. L'errore introdotto durante la calibrazione con tipi relativamente simili di composti (ad esempio, carboidrati vs peptidi) è moderato. Tuttavia, si raccomanda di non utilizzare ioni molto diversi come, ad esempio, l'uso di cluster di sale come calibranti quando si misurano i ^{carboidrati41}. Per quanto riguarda la scelta del metodo di calibrazione, Richardson et ^al.42 hanno recentemente riportato un nuovo metodo di calibrazione che tiene conto della fisica di TWIMS per migliorare l'accuratezza della calibrazione (con un software fornito). Tuttavia, l'approccio richiede la valutazione di parametri altamente specifici attraverso l'analisi di vari tipi di composti, che vanno dai metaboliti alle proteine native. Poiché nessuna miscela di una tale varietà di composti può essere trovata commercialmente, questo metodo non è stato implementato nel presente protocollo.

Infine, per valutare la riproducibilità del metodo, abbiamo valutato la riproducibilità interday ripetendo l'acquisizione IMS/IMS-MS al giorno 1 e al giorno 95 (Figura supplementare S2). L'esperimento ha dimostrato che i dati IMS/IMS-MS sono altamente riproducibili, senza che il picco IMS si sposti di oltre 0,2 ms in questo periodo prolungato. Lo spettro IMS/IMS generato in questo lavoro è stato ulteriormente confrontato con un altro spettro di ^XA2XX acquisito in condizioni diverse per precedenti lavori sulla mobilità ionica-reti ^molecolari21. Alcuni parametri strumentali che possono influire sulla struttura ionica e sul profilo di mobilità ^ionica13 sono stati deliberatamente modificati: i parametri della sorgente e il gradiente della tensione di attivazione (un confronto delle diverse condizioni strumentali è fornito nella Tabella supplementare S2). Quindi, i due spettri sono stati confrontati utilizzando il punteggio di somiglianza del coseno, che è popolare per il confronto degli spettri MS / MS in metabolomica, sulla piattaforma GNPS5 (tolleranza CCS per i frammenti corrispondenti = 0,015 ^nm2).

Il confronto ha mostrato un punteggio di somiglianza coseno di 0,87 (Figura 7), che può essere considerato elevato per quanto riguarda le importanti variazioni strumentali applicate. Ciò porta all'idea che le librerie spettrali IMS/IMS potrebbero essere utilizzate per dereplicare i glicani in miscele complesse con un alto livello di confidenza, cosa che non sarebbe il caso degli spettri MS/MS. Si noti che, sebbene l'approccio attuale utilizzi solo la dimensione CCS dello spettro di frammentazione, i dati IMS/IMS-MS contengono anche informazioni MS, che non sono ridondanti con il CCS. Per ottimizzare il potere dereplicativo di IMS/IMS, è necessario sviluppare un sistema di punteggio bidimensionale.
