Method Article
אנו מציגים פרוטוקולים מעודנים המאפשרים ניטור vivo של פונקצית יחידת מנוע בעכבר. טכניקות למדידת פוטנציאל פעולת שרירים מתחם (מבנה מפת צבעים) והערכת יחידת מנוע מספר (mune) בשרירי הגפיים האחורי עכבר מעוצבבים על ידי גיד הנשה מתואר.
Compound muscle action potential (CMAP) and motor unit number estimation (MUNE) are electrophysiological techniques that can be used to monitor the functional status of a motor unit pool in vivo. These measures can provide insight into the normal development and degeneration of the neuromuscular system. These measures have clear translational potential because they are routinely applied in diagnostic and clinical human studies. We present electrophysiological techniques similar to those employed in humans to allow recordings of mouse sciatic nerve function. The CMAP response represents the electrophysiological output from a muscle or group of muscles following supramaximal stimulation of a peripheral nerve. MUNE is an electrophysiological technique that is based on modifications of the CMAP response. MUNE is a calculated value that represents the estimated number of motor neurons or axons (motor control input) supplying the muscle or group of muscles being tested. We present methods for recording CMAP responses from the proximal leg muscles using surface recording electrodes following the stimulation of the sciatic nerve in mice. An incremental MUNE technique is described using submaximal stimuli to determine the average single motor unit potential (SMUP) size. MUNE is calculated by dividing the CMAP amplitude (peak-to-peak) by the SMUP amplitude (peak-to-peak). These electrophysiological techniques allow repeated measures in both neonatal and adult mice in such a manner that facilitates rapid analysis and data collection while reducing the number of animals required for experimental testing. Furthermore, these measures are similar to those recorded in human studies allowing more direct comparisons.
הערכת מספר יחידת מנוע (mune) תוארה במקור על ידי McComas et al. למעלה משלושה עשורים לפני 1. הטכניקה המקורית הייתה שינוי של טכניקת הקלטת פוטנציאל פעולת שרירים מתחם (מבנה מפת צבעים) שהעסיקה עלייה הדרגתית של גירוי להשיג מרווחי submaximal. מרווחים אלה סיכמו וממוצע כדי לקבוע גודל משוער של פוטנציאל מנוע יחיד יחידה (SMUP). גודל זה היה מחולק לתגובת מבנה מפת הצבעים להעריך את מספר היחידות המוטוריות innervating השריר נבדק. בעקבות התיאור המקורי, וריאציות רבות בשתי תגובות אלקטרו וכוח מצטבר מדידות (מכאניות) שימשו בשני מחקרים בבני אדם ומודלים של בעלי חיים 2. טכניקת mune שונתה על ידי Shefner ועמיתים לחקור מודלים של עכברים של הטרשת לרוחב amyotrophic (ALS) 3, 4.
בתיאור הנוכחי, אנו פשטנו פרטיםשינויי מטען של טכניקות mune כי הם מהירים לביצוע. חשוב לציין, מבנה מפת צבעים וmune לאפשר אמצעים אמינות בשני עכברים בילוד ומבוגרים 5-8. אנשים מנוסים יכולים לבצע צעדים אלה ב10-20 דקות לכל בעל חיים, וצעדים חוזרים ונשנים הם ריאלי המאפשר הרכישה של נתונים אורך 5. במחקרים הנוכחיים, אנו מעסיקים מערכת האלקטרו קלינית. מניסיוננו, מערכות האלקטרו קליניות מותאמות ללכידה מהירה ויעילה של נתונים אלקטרו in vivo, יכולות בקלות להיות מותאמות אסדות אלקטרו סטנדרטיים בכל זאת לבקשה זו.
פרוטוקול זה אושר על ידי ושומר על הנחיות טיפול בבעלי החיים ואתיקה של המרכז הרפואי וקסנר אוניברסיטת מדינת אוהיו.
1. הכנת בעלי החיים והרדמה
2. Recording התקנה וציוד
3. רכישת נתונים
הטכניקות של מבנה מפת צבעים וmune מתואר בדוח זה מאפשר הקלטה של פונקציה עצבית-שרירית של שרירי גפיים אחוריות הירך innervated ניצול מיקום פולשנית אלקטרודה (איור 1). גודל supramaximal מבנה מפת צבעים, המייצג את התפוקה מקבוצת שרירים, ניתן לתאר באמצעות הפרמטרים של משרעת ואזור (איור 2), עם זאת, בשיטות הנוכחיות, אנו משתמשים במשרעת לכמת את מבנה מפת הצבעים וגדלי SMUP. מאז צעדי תגובת מבנה מפת צבעי summated שלילת קוטביות של סיבי שריר בתוך שריר, פתולוגיה בכל מקום בין הנוירון המוטורי לסיבי השריר יכולה לגרום לירידה בגודל מבנה מפת צבעים. לכן, מבנה מפת צבעים נותן מדד מצוין למצב התפקודי הכולל. כצפוי, גודל מבנה מפת צבעים יגדל במהלך פיתוח 5. עקב שינויים מפצים שיכול להתרחש denervation (הנבטה בטחונות כלומר) הבא, גודל מבנה מפת צבעים עשוי להישמר למרות תהליכים של neur מנועבאו אובדן axonal המנוע. לכן, הטכניקה של mune נדרשה לקבוע את הנוירון המוטורי או קלט האקסון לשריר או קבוצת שרירים שנבדק. הקלטה של מרווחים בודדים (איור 3) מאפשרת הערכה של התפוקה הממוצעת של יחידות מוטוריות בודדות (גודל SMUP) לתת מידע מפורט יותר על מצב תפקודי של יחידות מוטוריות.
יכולים להיות מנוצלים מבנה מפת צבעים וmune למדוד תפקוד עצבית-שרירית במודלים של עכברים שונים של מחלה עצבית-שרירית. באיור 4, ממצאים בעכבר שליטה מבוגרת ועכבר בוגר 11 שבועות הבאים למעוך גיד הנשה הם ניגוד. בעקבות התאהבות עצב השת, mune מצטמצם קשה בגיל 50 יחידות מוטוריות תפקודיות מוערכות בהשוואה לממצאים נורמלים של 278 יחידות מוטוריות תפקודיות בעכבר השליטה. לעומת זאת, משרעת מבנה מפת הצבעים בבעלי החיים הכתוש (39.6 mV בסיס לשיא, 74.9 mV שיא-לשיא) מראה רק ירידה קלה בהשוואה לקבוצת ביקורת (49.0 mV בסיס ל -peak, 84.2 שיא-לשיא mV) בשל נביטה בטחונות.

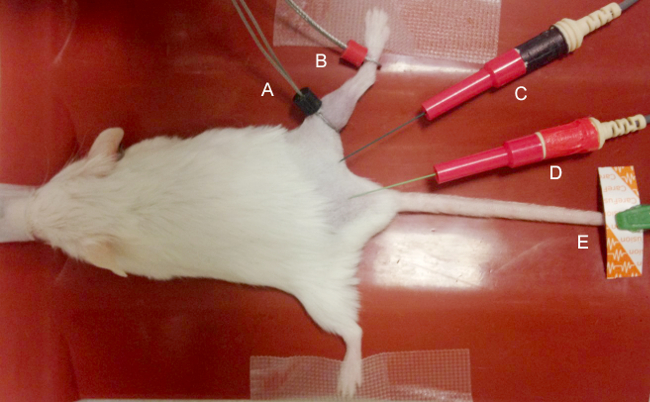

איור 1. אלקטרודה מיקום. השחור אלקטרודה (E1) "הפעילה" () והאדום אלקטרודה (E2) "התייחסות" הקלטה (B) ממוקמות מעל הגסטרוקנמיוס בחלק הפרוקסימלי של הגסטרוקנמיוס בברך. קתודת המגרה (השחור) (ד) (ג) והאנודה (אדום) מוכנסת הפרוקסימלי תת עורי לאלקטרודות ההקלטה ליצור תגובות דיסטלי. אלקטרודה חד פעמי דיסק (D) ממוקמת על האיבר האחורי, זנב או העצה כקרקע כדי למזער חפץ. אנא לחץ כאן כדי לצפות בגרסה גדולה יותר של דמות זו.
בתוך עמודים = "תמיד">
פוטנציאל איור 2. מתחם פעולה שריר. בתמונה היא המחשה של תגובת מבנה מפת צבעים של נציג. () משרעת בסיס לשיא נמדד מתחילת מחקר isoelectric לשיא השלילי הראשוני (מתח שלילי מתואר לעיל בתחילת המחקר). ( B) משרעת שיא-לשיא נמדד ממתח שיא שלילי למתח שיא חיובי. האזור מוצל האפור מציין את אזור השיא השלילי. אנא לחץ כאן כדי לצפות בגרסה גדולה יותר של דמות זו.
איור 3. תגובות מצטברות. שתי תגובות מצטברות נציג מוצגות על גבי ובIsolation. לאמפליטודות חישוב mune של כל מנה נמדדים שיא-לשיא. תוספת המס '1 הוא ראשוני כל-או-לא נרשם תגובה ומייצג פוטנציאל יחיד יחידת מנוע (SMUP). כל תוספת שלאחר מכן (# 2-10) מייצגת עליית quantal על גבי התגובה הקודמת. לכן להשיג את אמפליטודות SMUP למרווחים 2-10, המשרעת של התגובה לפני יורדת ממשרעת של התוספת שהושגה. אנא לחץ כאן כדי לצפות בגרסה גדולה יותר של דמות זו.
איור 4. דוגמא Sciatic מבנה מפת הצבעים וmune. פוטנציאל פעולת שרירים מתחם Sciatic (מבנה מפת צבעים) במבוגרים (גיל 6 חודשים) עכבר שליטה עם משרעת של 49.0 mV ובסיס לשיא שיא-ל-א ()המשרעת שיא של 84.2 mV. רגישות מסך = 10 mV לחלוקה ומשך מסך 10 מילישניות. (ב) עשר תגובות מצטברות מקבילות (בעכבר השליטה) עם משרעת כוללת של 3.028 mV מחולקים ב -10 כדי לקבוע את הגודל ממוצע SMUP (.3028 mV). רגישות מסך = 0.5 mV ומהירות סריקה של 1 ms לחלוקה. = 278 (= מבנה מפת הצבעים SMUP mune / ממוצע (84.2 mV / .3028 mV)) מחושב mune (C) Sciatic מבנה מפת צבעים של 11 שבועות הבאים למעוך השת עצב בעכבר בוגר (גיל 6 חודשים) מראים מופחת המעטה משרעת בסיס לשיא ( 39.6 mV) ומשרעת שיא-לשיא (74.9 mV). רגישות מסך = 10 mV לחלוקה ומהירות סריקה של 1 ms לחלוקה. (ד) עשר מקבילות תגובות מצטברות (בעכבר עם למחוץ עצב) עם משרעת שיא-לשיא כולל של 14.923 mV מחולקת על ידי 10 להשיג SMUP ממוצע גודל של 1.4923 mV. רגישות מסך = 2 mV לחלוקה ומהירות סריקה של 1 ms לחלוקה. Mune מחושב = 50 (mune = מבנה מפת צבעים/ SMUP הממוצע (74.9 mV / 1.4923 mV)). (** הערה הרגישות שונה לתגובות מצטברות של העכבר למעוך הנשה). אנא לחץ כאן כדי לצפות בגרסה גדולה יותר של דמות זו.
Mune ומבנה מפת צבעים של אמצעים רלוונטיים קליני לעתים קרובות מנוצלים במחקרים ובניטור חולים עם הפרעות עצבית-שרירית כמו ALS וניוון שרירים (SMA) 9, 10. לדוגמא, בSMA, מבנה מפת צבעים וmune לתאם גם עם גיל, חומרה וקלינית מדדים של תפקוד 10-14. שני הצעדים הם פולשנית ולאפשר הערכה של תפקוד longitudinally באותו הפרט. חשוב לציין, אמצעים אלה לא יכולים למדוד הפעלה או גיוס של יחידת המנוע על ידי הנוירונים מוטוריים בקליפת המוח, אבל הם מספקים הערכה קלינית רלוונטית של היושרה של הנוירון המוטורי ועמיתו הפונקציונלי שלה, יחידת המנוע.
מודלים של בעלי חיים למחלות עצבית-שרירית הם קריטיים להבנה של מנגנונים פתוגניים של מחלות אנושיות ולפיתוח פרה-קליני של תרופות פוטנציאליות יעילות. היכולת לתרגם מדדי תוצאה וסמנים ביולוגיים שיכול להיותמנוצל על פני מינים יכול להקל ולזרז את הפיתוח של ממצאים פרה-קליניים מבטיחים לניסויים קליניים בבני אדם. מספר קבוצות שנוצלו בעבר שני מדידות אלקטרו וכוח (מכאניות) להעריך תפקוד יחידת מנוע במודלים של עכברים 2-4, 15-22. בשל מורכבותו היחסית של האמצעים, יש לנו מעודן טכניקות אלה בפורמט ויזואלי כדי לאפשר שימוש נרחב יותר ויישום בעכברים. הפורמט של הפגנת וידאו והדרכה, מאפשר שלבים עיקריים של ההליך להיות מודגשים וחסרונות פוטנציאליים לטיפול. היישום של טכניקות אלה לניסויים פרה-קליניים של טיפולים פוטנציאליים במחלות הנוירון מוטוריות עשוי לשפר את התרגום של טיפולים משוערים מעכברים למחלות של בני אדם.
ישנם מספר צעדים קריטיים בתהליך רכישת תגובות מבנה מפת הצבעים וmune. מיקום האלקטרודה הקלטה נכון ועקבי ומגע אלקטרודה מספיק עם האחוריאיבר הוא קריטיים למדידה לשחזור של משרעת ולהפחית רעשי רקע. לכן, קשר הדוק בין עור גפיים האחורי ואלקטרודות צריך להיות מאושר באופן עקבי. מצאנו כי אלקטרודות משטח מציעות הקלטות מבנה מפת צבעים וmune עקביות יותר מאשר אלקטרודות מחט. בשל רקמות תת עורי מאוד דקות, תנועות קטנות של משטח הקלטת מחט עלולות להוביל לשינוי רחב באמפליטודות מבנה מפת צבעים. בנוסף, הטבע פולשנית יותר של אלקטרודות מחט הוא לא אופטימלי לעכברים בילוד או מחקרים ארוכי טווח בשל שיבוש שריר פוטנציאל ופציעה. חסרון פוטנציאלי אחד של הקלטות הלא סלקטיבי, אלקטרודה המשטח מתייחס לאפשרות של הרזולוציה פנוטיפ מופחתת אם שריר מסוים הוא פחות או יותר מעורב לעומת אחר, וזה דווח במודל עכבר ALS 21.
רכישת גודל SMUP הממוצע היא טכני יותר מאתגרת לעומת מבנה מפת הצבעים. בשל respons הקטןגודל דואר (בטווח של μV לא mV) רעשי רקע יכול להיות בעייתי יותר. רעשי רקע יכולים להיות מופחתים על ידי התאמת אלקטרודה קרקע, קתודה, אנודה, ובדיקת ציוד חשמלי אחר ליד הגדרת הניסוי. כלוב פאראדיי, משמש בדרך כלל עבור יישומי אלקטרופיזיולוגיה תאיים, לא נדרש. נחישות חזותית של תגובות SMUP פרט היא המיומנות הקשה ביותר לרכישה ולוקחת בפועל לתוצאות עקביות עם הדירות נאותות. חשוב להבטיח שSMUPs שמוקלטים ליזום בתוך התקופה של תגובת מבנה מפת הצבעים המקסימלי. יש לנו הגדרת קריטריונים לקבלת תגובות מצטברות בודדות כדי להפוך את התהליך הזה יותר פשוט לבצע ולהגדיל אמינות-מדרג בין התוך ו.
חסרון פוטנציאלי אחד של טכניקת mune מצטברת כולל את האפשרות של הערכת יתר של מספר יחידות מוטוריות תפקודיות בשל התחלפות של מוטויחידות r. יש לנו השתמשתי בטכניקה דומה לאל Shefner et. שבכל תגובה יש לראות reproducibly כוללת של 3 פעמים כדי להפחית את ההשפעה של תופעה זו 3.
מניסיוננו, מערכות האלקטרו קליניות מותאמות למחקרים שתוארו במסמך זה בגלל ארגונומיה ממשק מערכת בוחן-האלקטרו השתפר מאפשרת להקל על שליטה. מערכת שני הערוצים מנוצלת במעבדה שלנו מצוידת בשני ערוצי מגבר ממותגים שאינם משתמשים במגבר עם 24 ביט אנלוגי לממיר דיגיטלי וקצב דגימה של 48 קילוהרץ לכל ערוץ. רווח חומרה יכול להיות מותאם מ10nV 100 mV / חטיבה. יש מסנן התדר הנמוך מגוון מ0.2 kHz הרץ-5, והגדרות מסנן בתדירות גבוהה נעות בין 30 הרץ-10 קילוהרץ. ממריץ זרם קבוע משמש (עוצמת: 0-100 אמפר; משך: .02-1 MS). רוב המערכות הקליניות תכונות מתאימות דומות ויכולות להיות מותאמות כדי להקליט כראוי תגובות מבנה מפת צבעים וmune.dditionally, ניתן להרכיב אסדות אלקטרו סטנדרטיים להקליט כראוי מבנה מפת צבעים וmune, אבל הממשק ייתכן שיצטרך להיות מותאם על מנת להקל על הסתגלות גירוי וזיהוי מהיר של תגובות מבנה מפת צבעים וSMUP.
יש לנו מנוצלים בעבר בטכניקות של מבנה מפת צבעים וmune מתואר כאן כדי לאפשר הערכה מהירה ושחזור של השריר מעוצבבים השת של הגפיים האחוריות בעכברים בתקופה שלאחר הלידה המוקדמת ועד לבגרות 5. טכניקות אלו מאפשרות הערכה במודלים של עכברים כאשר בדיקות התנהגותיות לתפקוד מוטורי היא לא ריאלי או פחות אמין. יישום של טכניקה זו לעכברים בילוד מאפשר מחקר של פיתוח יחידת מנוע ויש לו הפוטנציאל להרחיב את ההבנה של עצבוב הנוירון מוטורי וגיזום שלנו. לדוגמא, הראינו כי מספר היחידות המוטוריות תפקודיות נרשמו עם mune יגדל במהלך הגיזום מpolyneuronal לעצבוב mononeuronal במהלך השבועיים הראשוניםים של חיים בעכברים בילוד 5. היכולת לבדוק עכברים על פני תקופות זמן ארוכות עם טכניקה זו משאילה את עצמו למחקר של תגובת יחידת מנוע לפגיעה היקפית עצבים, הפרעות עצבית-שרירית תורשתיות והזדקנות.
The authors have nothing to disclose.
WDA is supported by grant funding from NIH-NICHD (5K12HD001097-17) and Cure SMA. SJK is supported by grant funding from NINDS (K08NS067282 and U01NS079163).
Name | Company | Catalog Number | Comments |
Pro trimmer Pet Grooming Kit | Oster | 078577-010-003 | clippers for hair removal |
Synergy T2 EMG system | Natus Neurology | Model no longer available | portable electrodiagnostic system |
monopolar needles 28 G | Teca | 017K121 | cathode and anode stimulating electrodes |
Alpine Biomed Digital Ring Electrode with twisted wires and 1.5 mm TP connectors. | Alpine Biomed | 9013S0312 | recording electrodes |
Helping Hands alligator clip with iron base | Radio Shack | 64-079 | Maintaining recording electrode placement |
Spectra 360 Electrode Gel | Parker Laboratories | 9013G5012 | applied to reduce skin impedance |
monoject curved tip irrigating syringe | Covidien | 81412012 | utilized for application of electrode gel |
EMG needle cable | Teca | 902-RLC-TP | to connect monopolar electrodes to electrodiagnostic stimulator |
Disposable 2" x 2" Electrode or similar trimmed as needed | Carefusion | 019-415000 | ground electrode |
Small Heating Plate with built-in RTD sensor, 15 x10 cm | World Precision Instruments | 61830 | warming plate used with animal temperature controller to transmit heat to animal |
Silicone pad for use with ATC2000 | World Precision Instruments | 503573 | conductive removable pad to cover warming plate for easy cleaning |
Animal temperature controller | World Precision Instruments | ATC2000 | low noise animal heating system for maintaining animal temperature |
Veterinarian petroleum-based ophthalmic ointment | Puralube | 26870 | applied during anesthesia to avoid corneal injury |
