Protokoll für Relative Hydrodynamische Beurteilung der Tri-Polymer Merkblatt Ventile

Es wurde Interesse an der Entwicklung Polymer Ventile erneuert. Hier sind die Ziele, um die Machbarkeit der Modifizierung eine kommerzielle Puls duplicator zu tri-Merkblatt Geometrien aufnehmen und ein Protokoll zu definieren Polymer Ventil hydrodynamischen Daten im Vergleich zu nativen und Klappenprothese Daten unter nahezu identischen Bedingungen gesammelt präsentieren zu demonstrieren.

Einschränkungen der derzeit verfügbaren künstliche Herzklappen, Xenotransplantate und Homografts eine aktuelle Wiederaufleben der Entwicklungen im Bereich der Tri-Broschüre Polymer Klappenprothesen aufgefordert. Allerdings ist die Identifizierung eines Protokolls für die erste Bewertung der Polymer Ventil hydrodynamischen Funktionalität während der frühen Phasen des Design-Prozesses im Vordergrund. Traditionell in vitro Puls duplicator Systeme sind nicht so konfiguriert, dass flexible tri-Merkblatt Materialien aufnehmen, darüber hinaus, Bedarfsanalyse von Polymer Ventil Funktionalität in einem relativen Zusammenhang zu nativen und künstlichen Herzklappen unter identischen Testbedingungen hergestellt werden, so dass die Variabilität in Messungen aus verschiedenen Instrumente können vermieden werden. Dementsprechend führten wir hydrodynamischen Beurteilung i) Muttersprache (n = 4, mittlerer Durchmesser, D = 20 mm), ii) bi-Merkblatt mechanische (n = 2, D = 23 mm) und iii) polymer Ventile (n = 5, D = 22 mm) über die Verwendung eines handelsüblichen Puls duplicator System (ViVitro LabsInc, Victoria, BC), die wurde modifiziert, um tri-Merkblatt Ventil Geometrien unterzubringen. Tri-Broschüre Silikon Ventile an der University of Florida entwickelt umfasste die Gruppe Polymer Ventil. Ein Gemisch im Verhältnis von 35:65 Glycerin zu Wasser wurde verwendet, um Blut physikalischen Eigenschaften nachzuahmen. Momentanen Durchfluss an der Grenzfläche der linken Herzkammer und Aorta-Einheiten gemessen wird, während Druck an den Ventrikel und Aorta Positionen aufgenommen wurde. Bi-Broschüre und natürlichen Klappe Daten aus der Literatur wurde verwendet, um Durchfluss und Druck Lesungen validieren. Die folgenden hydrodynamischen Metriken wurden gemeldet: Vorlauf Druckabfall bedeuten Aortenwurzel Feld vorwärts Durchfluss, Aorten-Schließung, Leckage und Regurgitationsvolumen, transaortale endet, Leckage, und insgesamt Energieverluste. Repräsentative Ergebnisse zeigten, dass hydrodynamische Metriken aus den drei Gruppen erfolgreich Ventil könnte durch den Einbau eines custom-built-Baugruppe in einem handelsüblichen Puls duplicator und subsequentl erhalten werdeny, objektiv gegenüber Erkenntnisse über funktionelle Aspekte der Polymer Ventil Design bieten.

Herzklappenerkrankungen resultiert oft aus degenerative Verkalkung Ventil ^{1, 2} rheumatischen Fiebers, Endokarditis ^3,4 oder angeborene Missbildungen. Wenn das Ventil Schaden tritt verursacht Stenose und / oder Erbrechen Ventil Prolaps und operativ nicht repariert werden kann, wird die natürliche Klappe normalerweise durch eine Herzklappe ersetzt. Die derzeit verfügbaren Optionen umfassen mechanische Ventile (Käfig-Kugelhähne, Kipp-Ventile, etc.), Homograft und bioprothetischen Ventile (Schwein und Rind Ventile). Mechanische Klappen werden oft bei jüngeren Patienten auf ihre Haltbarkeit beruhen empfohlen, aber der Patient ist erforderlich, um auf gerinnungshemmende Therapie zu verhindern thrombotischen Komplikationen ⁵ bleiben. Homograft und biologische Klappenprothesen wurden effektive Entscheidungen zu Blutverdünner Therapie zu vermeiden, jedoch haben diese Ventile erhöhten Risiko für Fibrose, Verkalkung, Degeneration, und immunogen Komplikationen führt zu Ausfall des Ventils ⁶. Tissue-Engineering-Ventile werden als eine neue Technologie ^7-9 untersucht, aber es bleibt noch viel aufgedeckt werden. Alternative langlebig, biokompatibel, künstliche Herzklappen sind notwendig, um die Lebensqualität der Herzklappenerkrankungen Patienten zu verbessern. Auch hier könnte dieses Ventil Design ersetzen die Bioprothese in transcatheter Ventil-Technik verwendet, mit transcatheter Ansätze zeigt das Potenzial für die Umwandlung der Behandlung von ausgewählten Patienten mit Herzklappenerkrankungen ^10.

Wie von aktuellen Standards angegeben, ein erfolgreicher Herzklappe Ersatz sollte folgende Leistungsmerkmale haben: "1) ermöglicht Vorlauf mit annehmbar kleinen mittleren Druckdifferenz Tropfen, 2) verhindert, retrograde Strömung mit akzeptabler kleine Aufstoßen, 3) widersteht Embolisation; 4) widersteht Hämolyse, 5) widersteht Thrombusbildung, 6) ist biokompatibel; 7) ist kompatibel mit in vivo diagnostische Techniken, 8) ist lieferbar und implantierbare im ZielBevölkerung; 9) fixiert bleibt einmal platziert; 10) hat eine akzeptable Lärmpegel; 11) reproduzierbar Funktion; 12) behält seine Funktionalität zu einem vernünftigen Leben im Einklang mit seinen generische Klasse; 13) behält seine Funktionalität und Sterilität zu einem vernünftigen Regal Leben vor der Implantation. ^"11. Einige der Mängel des bestehenden Klappenprothesen kann möglicherweise durch eine Polymer-Ventil überwunden werden. biokompatible Polymere wurden Top-Kandidaten auf der Grundlage Biostabilität, anti-Hydrolyse, Anti-Oxidation, und vorteilhafte mechanische Eigenschaften wie als hohe Festigkeit und Viskoelastizität. Insbesondere kann Elastomerpolymere bieten Materialumformung ähnelt natürlichen Klappe Dynamik. Elastomere zugeschnitten werden, um Weichgewebe Eigenschaften nachzuahmen, und sie können nur die künstlichen Materialien zur Verfügung, die bio-tolerant sind, und das kann die gekoppelte widerstehen, in vivo, Fluid-induzierte, Biege-und Zugspannungen, aber in einer Weise ähnlich gesund zu bewegen,nativen Klappe Bewegung. Darüber hinaus können Elastomere in Massenproduktion hergestellt werden in einer Vielzahl von Größen, mit Leichtigkeit gespeichert werden soll kostengünstige Geräte sein und strukturell mit Faserverstärkung verstärkt werden.

Das Konzept der Verwendung von Polymer-Materialien, um eine tri-Merkblatt Ventil montieren ist nicht neu und war bereits Gegenstand mehrerer Untersuchungen Forschung in den letzten 50 Jahren ^12, die weitgehend wurden aufgrund der begrenzten Haltbarkeit Ventil aufgegeben. Doch mit dem Aufkommen der neuen Fertigungsmethoden ^13,14, die Verstärkung von Polymerwerkstoffen ^15,16 und potenziell nahtlose Integration von Polymer Klappenersatzprodukten mit transcatheter Ventil-Technik, hat es vor kurzem ein erneutes Interesse und Aktivität bei der Entwicklung von Polymer-Ventile als potenziell Alternative zu derzeit verfügbaren kommerziellen Ventile. In diesem Licht betrachtet, ist ein Protokoll zu ermöglichen Erprobung dieser Ventile hydrodynamischen Funktionalität beurteilen der erste Schrittin der Auswertung, doch im Handel erhältlich Pulssimulators Systeme in der Regel kommen nicht ausgestattet, um tri-Merkblatt Ventilkonstruktionen aufnehmen und enthalten einen ringförmigen Abstand zu kommerziell erhältlichen Herzklappen (zB Kippscheibenprothese, bi-Merkblatt mechanische Herzklappen) einzufügen. Zweitens sind Ventile Polymer eine neue Technologie, deren Hydrodynamik kann nur in einer relativen Kontext beurteilt werden. Obwohl nativen Herzklappe Druck und Durchfluss Daten verfügbar sind, ist es wichtig, für die Versuche an nativen Schweine-Aorta-Ventile, die biologisch ähnlich dem menschlichen Ventile durchzuführen, unter Verwendung der gleichen pulsatile Simulator, mit der die Polymer-Ventile so zu bewerten, um Konto für Messung Unterschiede, die vom System abhängig kann. Somit war das Ziel dieser Studie zu zeigen, wie ein im Handel erhältliches Puls Simulator mit einer Baugruppe zu tri-Merkblatt Ventil Konstrukte aufzunehmen und systematisch zu evaluieren Polymer Ventil hydrodynamischen Metriken in einer relativen cont montiert werdenext im Vergleich zu mechanischen und nativen Herzklappe vom Schwein Pendants. In unserem Fall, neuartige Tri-Broschüre Siliconpolymers Ventile zuvor an der Universität von Florida ¹³ umfasste die Polymer Ventil Gruppe entwickelt.

1. Vorbereitung

1. Entwerfen und fertigen eine Assembly zu einer tri-Merkblatt Ventil Geometrie unterzubringen. Dies wird auf Minimum ein Ventil Inhaber Nahtmaterial in der Klappenblättchen und ein Rohr, um das Ventil Halter und Zubehör rund um Haus, um die Montage auf dem Puls duplicator System zu sichern. In unserem Fall verwendeten wir ein im Handel erhältliches Puls duplicator System ab ViVitro Labs Inc. (Victoria, BC). Ventil Halter Design sowie Pre-und Post Baugruppenkonfigurationen sind in Abbildung 1 dargestellt.
2. Die gesamte Schleife müssen vor der Verwendung grundiert werden. Dies erfolgt in zwei Schritten: i) die Reinigung des gesamten Kreislaufsystem mit Seifenlauge und Wasser, einschließlich Austausch aller Rohre abgebaut vor dem Gebrauch und ii) die Kalibrierung der Instrumente, die mit der Schleife, nämlich die Pumpe verwendet wird, den Strom-Sonde und die Druckwandler (in der Regel bei Vorhof-, Aorten-und ventrikuläre Stellen gemessen). Die Kalibrierung kann initbeugende Wartung durchgeführt unter Verwendung von 1% iger Kochsalzlösung und sollte vor der Verwendung von Blut-Analog-Glycerin-Lösung wiederholt werden.

2. Ureinwohner Aortenklappe Dissection

1. Erhalten Sie 4 frische Schwein Herzen mit der Aorta aus einer intakten USDA zugelassenen Schlachthof (Institutional Animal Care und Use Committee (IACUC) Genehmigung erforderlich sein). In unserem Fall wurde unser Dissektion Protokoll vom IACUC an der Florida International University (: 11-020 Protocol Approval Number) genehmigt. Spülen Sie das Herz mit VE-Wasser und legen Sie es in eine Steckdose mit der 1%-Antimykotikum / Antibiotikum und steriler Phosphat-gepufferter Kochsalzlösung (PBS)-Lösung und Transport auf Eis zur hydrodynamischen Prüflabor gefüllt.
2. Zeigen Herzen in einer Pfanne und sezieren vorsichtig den Herzbeutel. Positionieren Sie das Herz, so dass ventralen Seite Ihnen zugewandt ist. Sichtprüfung und Identifizierung der vier Kammern des Herzens und suchen Sie den Aortenbogen am intakten Aorta.
3. Trennen Sie das Herz in two Hälften quer horizontal unterhalb etwa 0,75 in dem Ringraum, also die Verbindung zwischen der Aorta und des linken Ventrikels. Vorsichtig isolieren intakt Aorta noch an der linksventrikulären Gewebeabschnitt befestigt.
4. Untersuchen der Aortenklappe in der Aortenwurzel, der Bereich zwischen der aufsteigenden Aorta und dem unteren Ringraum, um sicherzustellen, dass keine Schäden oder Anzeichen von Verkalkung befindet.
5. Teilen Sie die Aorta bei ~ 1 in den Ring oben und trennen Sie die linksventrikuläre Gewebe Segment unterhalb des Rings um die Aortenklappe (Abbildung 2a) zu isolieren.

3. Polymer und Native Ventil Naht Prozess

1. Platzieren Sie die Herzklappe im Ventilhalter, daß die Basis jedes Ventil mit der Basis des Pfostens Halter ausgerichtet ist. Sichern Sie das Ventil an Ort und Stelle bei jedem Post vorübergehend mit einer Büroklammer, aber darauf achten, nicht die Commissuren oder die Höcker beschädigen.
2. Legen Sie den Faden in dieNadel. Beginnen Nähen an der Unterseite der Ventilhalter, indem die Nadel durch das erste Loch von außen nach innen, so dass die Nadel leicht aus dem Boden gezogen werden. In einem Looping Mode, Nähen beginnen das Ventil senkrecht nach oben den Pfosten des Ventils Inhaber.
3. Fortschritt mit Naht (Abb. 2b) entlang des Umfangs des Halters und mit zusätzlichen Naht um den Spitzen der Halter Beiträge. Büroklammern (Abbildung 2c) kann entfernt werden, wenn das Ventil vollständig gesichert ist mit Nähten an den 3 Beiträge und am Umfang des Ventils Halter (Abb. 2d und 2e) werden.

4. Hydrodynamische Bewertung

Hinweis: Die tatsächliche Protokoll variieren je nach spezifischer Impuls duplicator System verwendet wird. Alle Informationen caontained hierin verwendet die ViVitro Pulse Duplikator Sysytem (ViVitro Labs, Inc., Vancouver, BC).

1. Bi-Broschüre valve
   1. Set Herzfrequenz Puls duplicator System bis 70 Schläge / min.
   2. Wähle einen Flow-Kurve, um die Pumpe (in dem Fall des Systems der ViVitro S35 Wellenform wurde für alle hydrodynamischen gewählten Prüfungen) anzutreiben. Die speziellen Wellenform in unseren Experimenten verwendet wird, von Lim et al. (2001) ¹⁷ dargestellt.
   3. Schalten Sie Verstärker und Kolbenpumpe. Warm up für 15 min.
   4. Platz zwei Plättchen Ventil (Abbildung 2f) in der Aorta Position.
   5. Smear Vakuumfett auf allen Kreuzungen der Einrichtung, wo Lecks auftreten könnten.
   6. Gießen Glycerin / salzhaltigen Flüssigkeit im Vorhof Fach. Beachten Sie, dass der pulsierende duplicator System auf 2 l Flüssigkeit läuft mit: 35% / 0,7 L Glycerin und 65% / 1,3 l Kochsalzlösung. Die Salzlösung wird unter Verwendung von Kochsalz gut gelöst in entionisiertem Wasser bei einer Konzentration von 9 mg / ml (Gewicht / Volumen).
   7. Schalten Sie den Strom-Messwandler, der in der Aorta Position gebracht worden ist.
   8. Kalibrieren the Pumpe.
   9. Gehen Sie mit dem Fluss Prüfkopfjustierung von den Drucksensoren gefolgt. Ähnlich wie bei der Pumpe, folgen Sie einfach den Anweisungen des ViVitest Software (ViVitro Labs Inc.) für jeden Fluss und Druck unter der Registerkarte Kalibrierung gegeben.
   10. Sobald die Kalibrierung abgeschlossen ist, starten Sie die Pumpe bei einer niedrigen Drehzahl, bis die Flüssigkeit füllt den Aorten-Fach. Dichtheit prüfen. Verwenden Sie zusätzliche Vakuumfett wenn nötig.
   11. Drehen Sie die beiden Absperrhähne (Aorten-und ventrikuläre Wandler) in die geöffnete Position.
   12. Erhöhen Sie die Drehzahl der Pumpe bis das Hubvolumen erreicht 80 ml / Beat.
   13. Erlauben Sie das System für 10 Minuten laufen, bis Flow hat sich stabilisiert. Flow-Stabilisierung kann durch die Beobachtung der Strömung und Druck Wellenformen in dem Bildschirm überprüft werden. Niedrig bis keine Unterschiede zwischen den Zyklen ist ein guter Indikator für das System vorher stabilisieren.
   14. In der Software wählen ViVitest erwerben Modus.
   15. Klicken Sie auf sammeln 10 Zyklen.
   16. Von der Analyse-Modus, clecken auf dem Tisch, und speichern Sie die Datei. Sichern Sie auch ein Bild der Wellenformen mit der Foto-snap Option in ViVitest.
2. Ureinwohner und Polymerventile
   1. Für Polymer und Tier Ventile, befolgen Sie die gleichen Schritte 3.1.1 - 3.1.3 aus den bi-Ventil Packungsbeilage beachten.
   2. Legen Sie die Halterung mit dem Ventil vernäht Ventil innerhalb der Glasröhre aus dem Maß Montage. Sandwich das Rohr mit der oberen und unteren Stücke und sicher an Ort und Stelle mit seitlichen Schrauben und Muttern.
   3. Ablage-Anordnung zwischen der Aorta und der Kammer eine Aortenklappe Halter.
   4. Wiederholen Sie die Schritte 3.1.5 - 3.1.16 aus den bi-Ventil Packungsbeilage beachten.

5. Nachbearbeitung

1. Strömungs-und Druckkurven
   1. Durchschnittlich werden die Daten für jede der Wellenformen gesammelt, dh Aortendruck (AP), ventrikuläre Druck (VP) und Strömungsrate (Q) gesammelt.
   2. Für jede Gruppe von Ventil (Polymer-, Schweine-ntive Aortenklappe und bi-Prospekt), zeichnen Sie die entsprechenden AP, VP und Q gegen die Zeit Beziehungen auf dem gleichen Grundstück.
   3. Für die AP, überlagern normal, nativen Aortenklappe ¹⁸ und bi-Merkblatt Klappenprothese ¹⁹ Grundstücke aus der Literatur für die Validierung.
2. Hydrodynamische Metriken
   1. Für jedes Ventil getestet, sollten die folgenden hydrodynamischen Metriken berechnet werden: a) Vorlauf Druckabfall und maximale transvalvuläre Druck (TVP), b) die Aorten-Root Mean Square (RMS) vorwärts Durchfluss, c) Aorten-Vorlauf, Schließen, Leckage und insgesamt Regurgitationsvolumen, d) Ventil Ende Mündungsbereich (EOA), e) transaortale Vorlauf, Schließen, Leckage und der gesamten Energieverluste.
      1. Vorlauf Druckabfall von TVP Messwerte berechnet und kann in 3 Zeitintervallen P kategorisiert werden: Intervall beginnt und endet mit 0 TVP, F: Intervall mit Vorlauf und H: Intervall mit 0 beginnend und endend mit TVP 0 fließen. Maximale TVP ist die maximum Druckgefälle über das Ventil von der Aorta und ventrikulären Druckwerte erfasst.
      2. Der RMS-Vorlauf (Q _eff) ein nützliches Maß für die Quantifizierung der Größenordnung von Vorwärtsströmungsgeschwindigkeit wie folgt:

         Wo 'n' die Anzahl der Zeitpunkte ist gesammelt, 'Q _i' ist die momentane Durchflussmessung in Auftrag gesammelt 'i'.
      3. Die Aorta nach vorn, Schließ-und Leckage-Volumes werden basierend auf den folgenden Zeitintervallen, Vorwärts berechnet: Beginn der Vorlauf durch das Ventil (t _o), bis zum Ende der Vorlauf (t _1); Closing: ab ₁ t bis die Instanz des Ventilschließkörpers (t _2); Leckage: von t ₂ bis zum Ende des Herzzyklus (t _3). Insgesamt Regurgitationsvolumen ist einfach die Summe der closing und Leckage Bände.
      4. Die EOA auf Blut Eigenschaften basieren, können für die 3 Intervalle, P, F und H aus dem Mittelwert TVP während jeder dieser Perioden als ²⁰ berechnet werden:

      5. Energieverluste werden wie folgt definiert ^21:


Repräsentative Durchfluss und Druck Wellenformen sind in den 3, 4 und 5 gezeigt. Die Grundstücke wurden über die Stichprobengröße von Ventilen für jede Gruppe, die getestet wurde gemittelt, n = 5, 4, und 2 Ventile für Polymer-, Schweine-und nativen bi-Faltblatt-Gruppe. Der hydrodynamische Metriken und die Standardabweichung des Mittelwerts für diese Stichproben sind in Tabelle 1 dargestellt.

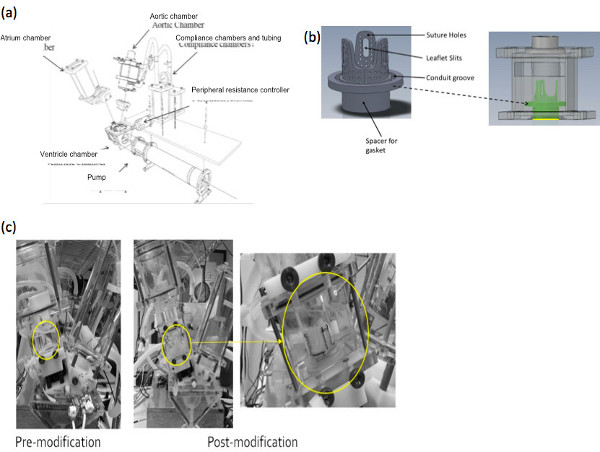

Abbildung 1. (A) Schematische Darstellung des ViVitro Puls duplicator System zeigt die primären Komponenten, die eine Windkesselmodell für physiologisch relevanten Strömungen (Abbildung hier mit freundlicher Genehmigung von ViVitro Systems, Inc, BC, Kanada vorgestellt) zu implementieren. (B) Schnelle Prototypen Ventilhalters Konfiguration zu vernähen und sichern Silikon oder nativen Schweine Ventile in-place. (C) ModificatIon der ViVitro pulsatile Schleife tri-Merkblatt Ventil Konstrukte unterzubringen. Klicke hier, um eine größere Abbildung anzuzeigen .

Abbildung 2. (A) Natives Schweine Ventil. (B) Draufsicht von Polymer Klappenblättchen. (C) Seitenansicht des Polymers Ventil nach Nähen und Sicherung in-place in Ventil-Halter. (D) Saint Jude bi-Merkblatt mechanisches Ventil. Klicke hier, um eine größere Abbildung anzuzeigen .

Abbildung 3. Mittlere momentanen Strömungsgeschwindigkeiten der 3 Ventile getestet (n = 5, 4, und 2 Ventile für Polymer-, nativen Schweine ein d bi-Faltblatt, respectively). Durchfluss wurde gemessen unter Verwendung eines elektromagnetischen Durchflussmesser mit einem nichtinvasiven Strömungssonde an der Schnittstelle Standort der Herzkammer und Aorta Kammern (siehe Abbildung 1a) platziert. Klicken Sie hier, um eine größere Abbildung anzuzeigen .

Abbildung 4. Mittlere momentanen ventrikuläre Druck der 3 Ventile getestet (n = 5, 4, und 2 Ventile für Polymer-, Schweine-und nativen bi-Faltblatt, respectively). Ventrikuläre Druck in der Herzkammer Kammer unter Verwendung einer Mikro-Tip Druckwandler gemessen. Überlagert Literatur Ventrikeldruck Werte für native und bi-Merkblatt Ventile (Durchmesser: 29 mm) wurden aus ¹⁸ und ¹⁹ erhalten wurden.fig4large.jpg "target =" _blank "> Klicken Sie hier, um eine größere Abbildung anzuzeigen.

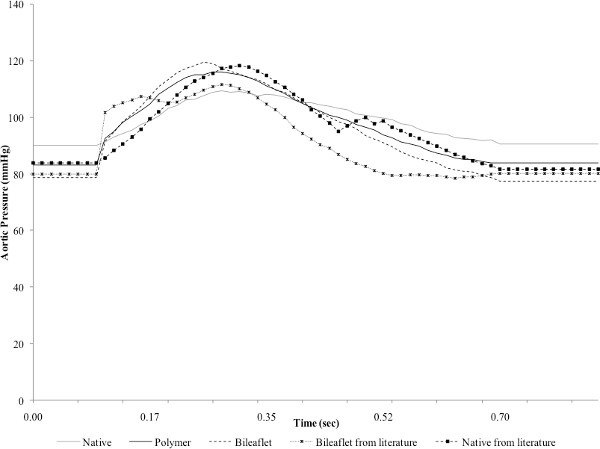

Abbildung 5. Mittlere momentanen Aortendruck der 3 Ventile getestet (n = 5, 4, und 2 Ventile für Polymer-, Schweine-und nativen bi-Faltblatt, respectively). Aorten-Druck wurde nur hinter der Aortenklappe Position mit Hilfe eines Mikro-Tip Druckwandler gemessen. Überlagert Literatur Aortendruck Literatur Werte für native und bi-Faltblatt (Durchmesser: 29 mm) Ventile wurden von ¹⁸ bzw. ¹⁹ erhalten. Klicken Sie hier, um eine größere Abbildung anzuzeigen .

Tabelle 1. Mittelwert und Standardabweichung des Mittelwerts (SEM) Hydrodynamische Metriken für die Herzklappen getestet berechnet (n = 5, 4, und 2 Ventile für Polymer-, Schweine-und nativen bi-Faltblatt, respectively). Die folgenden Abständen sollte beachtet werden: P: Intervall beginnt und endet mit 0 TVP, F: Intervall mit Vorlauf und H: Intervall mit 0 beginnend und endend mit TVP 0 fließen. Mittlerer Durchmesser der Ventile waren wie folgt: Polymer Ventil (n = 5): 22 mm, native Schweine Ventil (n = 4): 20 mm; bi-Broschüre (n = 2): 23 mm. Kleine Stichprobengröße für bi-Merkblatt Ventil war aufgrund der begrenzten Proben für Forschungszwecke; die beiden Bi-Merkblatt Ventile getestet wurden zuvor mit dem Biomedical Engineering Department an der Florida International University von St. Jude Medical (Saint Paul, MN) gespendet.

In dieser Studie haben wir die Brauchbarkeit Modifizieren eines handelsüblichen pulsatile Doppeleinheit bis dreifach Klappenventil Geometrien aufnehmen, so dass hydrodynamische Prüfung von Polymer und nativen Schweine-Ventile durchgeführt werden gezeigt. Speziell in unserem Fall war das System geändert a ViVitro linken Herzens und systemische Simulator (Abbildung 1a) über die ViViTest Datenerfassungssystem (ViVitro Systems, Inc, Victoria, BC, Kanada). Allerdings ist das System nicht im Gegensatz zu einigen in vitro, pulsierenden Fluss Schleifen, die alle nutzen einen Zweikomponenten-Windkesselmodell Durchströmung und Wellenformen von Bedeutung für den menschlichen Verkehr ^22-25 imitieren. Diese Zwei-Komponenten Windkessel bestehen typischerweise aus einer pulsierenden Pumpe, einer Ausgleichskammer, die die Dehnbarkeit der Arterien nachahmt, und einem peripheren Widerstand Controller, mit dem der Gefäßwiderstand regulieren kann. Die Gleichung, die die Zwei-compone beschreibtnt Windkesselmodell ist:

wobei C die Compliance, der Widerstand R, Q (t) ist der Volumenstrom in Abhängigkeit von der Zeit und P ist der arterielle Druck (dh entweder in der Lungenarterie oder der Aorta). In diesem Zusammenhang sind wir der Meinung, dass eine ähnliche Modifikation werden können, um tri-Merkblatt Ventile in anderen pulsatile Simulatoren sowie unterzubringen. Speziell in unserem Fall zu beherbergen eine tri-Faltblatt-Struktur Ventil in der Aortenklappe Lage, eine Versammlung in erster Linie aus Acryl-Kunststoff (Plexiglas) Gehäuse, die eine schnelle Prototyp Ventilhalters enthalten und vernäht tri-Merkblatt Ventil (1b und 1c) könnte einfach integriert und aus dem primären ViVitro System. Hydrodynamische Tests wurde anschließend durchgeführt, ähnlich wie in anderen Studien von Baldwin et al. ²⁶und Wang et al. ²⁵ Momentaner Durchfluss wurde mit einem magnetisch-induktiven Durchflussmesser (Abbildung 3). Echtzeit-Messung von Druck wurde bei der ventrikulären Leitung und Standort mit microtip Wandler bei einer eingestellten Herzfrequenz von 70 Schlägen / min (Abb. 4 und 5) aufgezeichnet. Die Prüfflüssigkeit war ein Blut-Analog-Flüssigkeit, mit entionisiertem Wasser zu Glycerin in einer 65% bis 35%-Verhältnis und 9 g / l NaCl, imitiert Blutviskosität (~ 3,3 cP).

Wir haben uns zunächst getestet eine mechanische bi-Merkblatt Ventil und die erhaltenen mittleren Druckwelle Formen wurden Literaturwerte ¹⁹ verglichen. Einige Ventrikeldruck Variabilität möglicherweise wegen wurde auf verschiedenen Pumpe Mechanismen beobachtet Strömung sowie Geometrie und Einstellungen verschiedener Puls duplicator Systeme wie Größe der Herzkammer, spezifische Ventil imitiert die Mitralklappe Ort zu fahren, gewählt Herzfrequenz, Physiologische Flow-Kurve ausgewählt, etc. Auf der anderen Seite wurden die Aorten-Wellenformen als sehr ähnlich und system-unabhängig. Diese Übung wurde für native Schweine Ventile wiederholt und immer wieder größere Variabilität in ventrikulären Druck wurde beim Vergleich unserer Ergebnisse der Literatur ^18. Allerdings ist es wichtig zu beachten, dass in unserem System, momentanen Strömungsgeschwindigkeiten sowie beide Ventrikel und Aorta Drücke ähnlich waren unabhängig von dem Ventil, das getestet wurde, dh Polymer und nativen mit Montage-oder bi-Flugblatt ohne Montage. Diese Übung ist wichtig, weil man braucht, durchführen, um sicherzustellen, dass Änderungen an der Duplikator System mit einer Anordnung nicht erheblich verändern lokalen Strömungs-und / oder Druckbedingungen. Zweitens zeigen diese Ergebnisse, dass als Mittel zur Validierung des Systems, bei minimaler, vergleichbar Aorten Drücke über Puls duplicator Plattformen abgeleitet werden oder das Ventil getestet benötigen. Die Interpretation derdie hydrodynamischen Variablen selbst ist eine Sache der individuellen Polymer Ventil Design Besonderheiten. Standards wie der ISO (International Organization for Standardization) 5840 bei der Auswertung von Herzklappen-Prothesen eingesetzt werden können als Leitfaden für die verschiedenen Parameter mit dem Polymer Ventil Geometrie, Fertigungs-und Materialeigenschaften verbunden sind, bewerten zu dienen. Diese Parameter können weiter optimiert werden und hydrodynamischen Tests anschließend überprüft, um sicherzustellen, dass die Standards für die FDA-Einreichung erforderlich erfüllt sind.

Zum Beispiel in unserem Polymer-Ventile, vergleichbar Energieverluste und unteren Refluxwolke Volumina gegenüber nativen und bi-Merkblatt Ventile vorgeschlagen akzeptabel Workloads auf dem linken Ventrikel ²¹ und effizienten Ventilverschluss (Tabelle 1). Allerdings führte die Schließung Dynamik in einer relativ höheren Polymer Ventil maximal TVP Gradienten (gegen bi-Merkblatt Ventile), die in unserem Fall, rechtfertigt weitere mechanische Auswertung von Silikon-Material, das unsed herzustellen die Ventile, um sicherzustellen, dass die höhere Belastung nicht zu Bruch Packungsbeilage, und daß ein ausreichender Sicherheitsfaktor kann geschaffen werden. Zusammenfassend haben wir gezeigt, dass eine Baugruppe, bestehend aus einer Wohneinheit, Glasrohr und einem Ventil Halter hergestellt werden können, um tri-Faltblatt-Strukturen wie Polymer-Ventile, die in-Position vernäht werden können unterzubringen. Vergleichende Durchfluss und Druck Wellenformen über gebürtig, prothetischen und Polymer-Ventile, die entwickelt werden müssen, erhalten werden. Zweitens müssen die Druckwellenformen mit Literatur Werte validiert werden. Eine Einschränkung unseres Ansatzes ist, dass ventrikuläre Wellenformen Puls duplicator System spezifisch sind und geeignet sind, Unterschiede zeigen, aber Aortendruck Wellenformen sollten vergleichbar sein plattformübergreifend oder Ventil geprüft, ob ausreichend Ventil Funktionalität vorhanden. Eine zukünftige Richtung dieser Arbeit ist die weitere Optimierung der Polymer-Ventil Material, Herstellungsverfahren und Geometrie. Hydrodynamik Tests will anschließend unter identischen Bedingungen, um so festzustellen, ob funktionale Verbesserungen quantitativ durch Vergleich der aktuellen und der vorherigen hydrodynamischen Metriken berechnet eingehalten werden wiederholt.
